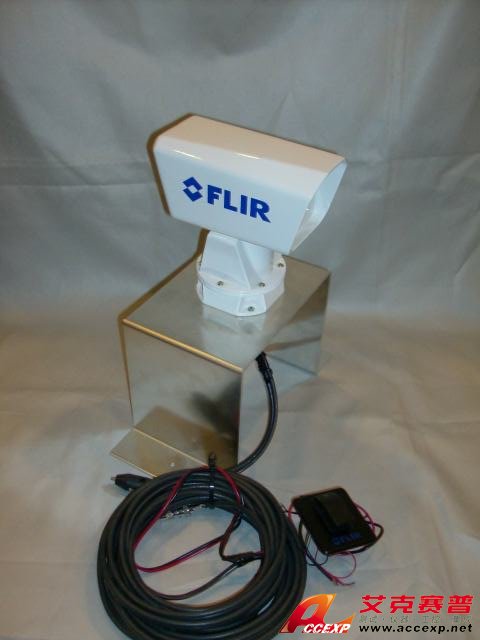

FLIR Navigator II 海上船艇熱像儀
名稱：紅外熱像儀
品牌：
型號：
簡介：FLIR Navigator II 船艇熱像儀專為苛刻的海上環境而設計 FLIR Navigator II 熱像儀可在完全黑暗和薄霧或煙的條件下提供輪廓鮮明和清晰的熱圖像。FLIR Navigator II的三種不同型號中加以選擇，分別為固...
申請服務
- 產品介紹
FLIR Navigator II 海上船艇熱像儀是一種固定安裝的經濟型熱像儀，F(xiàn)LIR Navigator II 海上船艇熱像儀專為苛刻的海上環境而設計 可在完全黑暗和薄霧或煙的條件下提供輪廓鮮明和清晰的熱圖像。與FLIR公司大多數用于海上的先進系統一樣，它采用了熱成像技術，結構設計主要 針對航海用戶。 不像其它夜視系統需要微光才能成像那樣，這種熱像儀根本不需要可見光。用戶可以在Navigator II的三種不同型號中加以選擇，分別為固定安裝型、方位轉動型和方位/俯仰二維轉動型。
Navigator II是一種極可靠的系統。它的關鍵核心部件受到很好的保護，用IP66封裝,防潮和防水。Navigator II可以像其他任何設備一樣用水管沖洗。Navigator工作的環境溫度范圍為32°C至+55°C。 Navigator II內置了加熱器,可為防護窗除霜。這樣就能確保鏡片干凈，在極冷的環境中工作時也能在監視器上顯示出完美的紅外圖像。
FLIR Navigator II 海上船艇熱像儀完全買得起
固定安裝的Navigator II價格最低。目前, 在船上使用熱像儀，價格已不再成為問題。
FLIR Navigator II 海上船艇熱像儀清晰的熱圖像(320×240像元)
Navigator能提供320×240像元的輪廓鮮明和清晰的熱圖像,使用戶能夠看清更小的細節和探測到更多、更小的目標。先進的熱像儀軟件不需要用戶調節就可顯示出清晰的圖像。Navigator可以在任何夜間或白天環境條件下提供高質量的熱圖像。
FLIR Navigator II 海上船艇熱像儀廣角鏡頭
Navigator II安裝了19mm的廣角鏡頭，不僅可提供極寬的視場(36°),而且還不需要穩定系統。
FLIR Navigator II 海上船艇熱像儀不同的型號
Navigator II包括三種不同的型號: - 固定安裝型: 安裝以后,它 始終對同一方向進行觀察。 - 方位轉動型: 直觀的操縱桿允許操作者在方位方向上+/-180°轉動, 從而了解大范圍的態勢。 - 方位/俯仰二維轉動型: 這類Navigator II除了方位轉動外,也能通過操縱桿在俯仰方向上+/-45°轉動。這就能使操作者掃描整個區域, 觀察上述轉動范圍內的情況。 Navigator II的三種型號的使用都很方便, 操作者不需要經過特殊培訓。
FLIR Navigator II 海上船艇熱像儀遙控面板
方位轉動和方位/俯仰二維轉動的Navigator II, 采用標準的遙控面板和集成的操縱桿,操縱方位/俯仰轉臺。具有背光照明并可以調節亮度的控制面板,適于夜間使用。熱像儀的功能如電子變焦,也可通過此面板進行控制。
- ON / OFF：打開或關閉Navigator II
- DIM: 調節控制面板的亮度
- HOME：把Navigator移回操作員預設的位置。當保持四 秒鐘以上時，當前的位置將被設置為“原點”（HOME） 位置。
- ZOOM: 在1倍和2倍電子變焦間轉換。
- SCENE：在“Night Running” “Day Running” “Man Overboard” 或 “Night Docking”模式中循環，改變熱圖像的亮度和對比度。對具體的任務而言，由于周圍情況的變化，某 一種設置會比其他設置有更好的效果。
- B/W : 選擇“Black hot” “White hot”或 “Red hot”視頻圖像模 式。熱物體顯示成黑色，白色和紅色則分別取決于選定 的模式。
- JOYSTICK：上下和/或左右移動Navigator。
FLIR Navigator II 海上船艇熱像儀方位和俯仰云臺使用方便
對于方位轉動和方位/俯仰二維轉動的Navigator II, 有非常直觀的操縱桿控制裝置, 允許船長在方位+/-180°和或俯仰 +/-45°方向進行觀察，便于在大范圍內了解總體態勢。 由于顯示屏能顯示出瞄準的方向，熱像儀的觀察方向也就是始終一目了然。控制面板上“home”按鈕允許船長將 Navigator II回轉到操作者限定的位置。
重量輕
Navigator II的所有型號的重量都極輕,可安裝在船上的任何位置。但最好安裝在最佳觀察點上, 以提供最大的有效視場。
安裝簡便
所有型號的Navigator均很容易安裝在快艇甲板上。從 Navigator II輸出的320×240像元的圖像, 可以顯示在能接收復合視頻信號的現有多功能(如繪圖儀)顯示器上。
FLIR Navigator II 海上船艇熱像儀成像性能
探測器類型 焦平面陣列(FPA), 非制冷微測輻射熱計320 x 240像素
光譜范圍 7.5 至 13µm
視場 使用19 mm鏡頭時：36° (水平) x 27° (垂直)
空間分辨力(IFOV) 2 mrad
熱靈敏度 100 mK（+25°C時）
圖像幀頻* 7.5Hz (NTSC) 或8.3 Hz (PAL)*
對焦 固定
電子變焦 2倍電子變焦(僅限方位/俯仰云臺型)
圖像處理 數字圖像細節增強（DDE）
方位/俯仰云臺
Az范圍 (僅限方位/俯仰云臺型) +/- 180°
El范圍(僅限方位/俯仰云臺型) +/- 45°
圖像顯示
視頻輸出 NTSC或PAL復合視頻
連接器類型 BNC (1) 提供視頻輸出包括BNC至RCA適配器
電源
要求 直流12 V +30% / -10%
功耗 固定型: 3 W（標稱值），30 W（峰值）方位/俯仰型: 5 W（標稱值），45 W（峰值）
環境條件
工作溫度范圍 -25°C 至 +55°C
存儲溫度范圍 -50°C 至 +80°C
自動窗口除霜 有
濕度 100%相對濕度鹽霧
沙/塵，結冰 美軍標Mil-Std-810E
封裝 IP66
沖擊 IEC 60068-2-27和美軍標Mil-Std-810
振動 美軍標Mil-Std-810E
物理特性
固定型：
熱成像儀重量 3.0 kg
熱成像儀尺寸 18.8 cm（高） x 10.2 cm（寬） x 18.5 cm（深）
裝運重量 (熱成像儀+包裝) 5.0 kg
裝運尺寸 (熱成像儀 +包裝) (長 x寬 x 高) 36 cm x 41 cm x 21 cm 方位/俯仰型：
熱成像儀重量 5.0 kg
熱成像儀尺寸 24.1 cm（高）x 10.2 cm（寬）x 18.5 cm（深）
裝運重量 (熱成像儀+包裝) 6.4 kg
裝運尺寸 (熱成像儀 +包裝) (長 x寬 x 高) 36 cm x 41 cm x 21 cm
標準包裝 熱成像儀 (固定型或方位/俯仰型)，帶7.6 m電纜和電源開關- 帶集成操縱桿的遙控面板（僅限方位/俯仰型）- 操作手冊
