FLIR M-626L M-320L 海事艦艇船舶熱像儀
名稱：紅外熱像儀
品牌：
型號：
簡介：FLIR M-626L M-320L 海事艦艇船舶熱像儀包括一個遠程操縱桿控制裝置 (JCU)，可用來操縱云臺。還有額外的 JCU 可供選購，它們可用來在船上的多個不同位置操縱 M 系列熱像儀。 JCU 是 M 系列熱像儀的主要控制方式。F...
申請服務
- 產品介紹
FLIR M-626L M-320L 海事艦艇船舶熱像儀包括一個遠程操縱桿控制裝置 (JCU)，可用來操縱云臺。還有額外的 JCU 可供選購，它們可用來在船上的多個不同位置操縱 M 系列熱像儀。 JCU 是 M 系列熱像儀的主要控制方式。FLIR M-626L M-320L 海事艦艇船舶熱像儀可以實現下列操作：移動熱像儀（平推或傾斜）、電子變焦、在紅外線熱像儀和低照度攝像機之間切換、調整圖像質量并且訪問屏幕菜單。
FLIR M-626L M-320L 海事艦艇船舶熱像儀控制面板完全密封，以便在海上環境中使用。與熱像儀本身一樣，控制面板也達到 IP66 標準。 控制旋鈕提供精準的等比例速度控制。使用控制旋鈕可將 M 系列熱像儀定位于您需要監視方向。JCU Puck（控制板）功能類利ｰ操縱桿，它可以被左、右、前、后移動，并且可在任意方向旋轉。還可以把它按下（如同單擊鼠標）或者拉起。可用它移動攝像機的云臺位置，還可用來瀏覽屏幕菜單。
|
M-626L
|
M-320L
|
|
| 成像性能 | ||
| 熱成像儀 | ||
| 探測器類型 |
焦平面陣列，非制冷氧化釩 (VOx) 微測輻射熱計
|
|
| 像素數量 |
640 x 480
|
320 x 240
|
| 視場角 |
使用35 mm 鏡頭時：26°(水平) x 20° (垂直)
|
使用35 mm 鏡頭時：20°(水平) x 15° (垂直)
|
| 圖像幀頻 |
8.3 Hz PAL / 7.5 Hz NTSC
|
25 Hz PAL / 30 Hz NTSC 或 8.3 Hz PAL / 7.5 Hz NTSC
|
| 電子變焦 |
2 倍、4 倍
|
2 倍
|
| 圖像處理 |
數字圖像細節增強 (DDE)
|
|
| 熱靈敏度 |
<50 mK（在 f/1.0 光圈，+25°C 時）
|
|
| 光譜范圍 |
7.5至13.5
|
|
| 對焦 |
固定
|
|
| 微光攝像機 | ||
| 探測器類型 |
1/2”中間列傳輸 CCD
|
|
| 線分辨率 |
768（水平）x494（垂直）
|
|
| 最小亮度 |
f/1.4 光圈條件下為 100 微流明
|
|
| 方位/俯仰云臺 | ||
| 方位角范圍 |
360°連續
|
|
| 仰角范圍 |
+/- 90°
|
|
| 圖像顯示 | ||
| 視頻輸出 |
PAL 制熱像和微光圖像或者 NTSC 制熱像和微光圖像
|
|
| 接口類型 |
包括帶 BNC 轉 RCA 適配器的 BNC 接口，用于視頻輸出
|
|
| 電源 | ||
| 要求 |
12 V DC至24 V DC (-10% / +30%)
|
|
| 功耗 |
25 W（標稱值）；50 W（最大值）（在 -25°C 加熱器工作時）；7 W（待機模式下）
|
|
| 環境條件 | ||
| 工作溫度范圍 |
-25°C至+55°C
|
|
| 存儲溫度范圍 |
-40°C至+85°C
|
|
| 沙/塵 |
美軍標Mil-Std-810E
|
|
| 封裝 |
IP66
|
|
| 沖擊 |
垂直15 g；水平9 g
|
|
| 振動 |
IEC 60945；美軍標Mil-Std-810E
|
|
| 鹽/霧 |
IEC60945
|
|
| 風速 |
100節
|
|
| 電磁干擾 |
IEC 60945
|
|
| 自動窗口除霜 |
標準
|
|
| 窗口除冰 |
標準
|
|
| 閃電防護 |
標準
|
|
| 物理特性 | ||
| 熱成像儀尺寸（長 x 寬 x 高) |
直徑17.8 cm、高27.9 cm
|
|
| 熱成像儀重量 |
4.1 kg
|
|
| 裝運尺寸 (熱成像儀+ 包裝) (長 x 寬 x 高) |
39 cm x 39 cm x 40 cm
|
|
| 裝運重量（熱成像儀 + 包裝） |
7.8 kg
|
|
|
|
|
|
|
|
|
|
| 標準包裝 |
M-626L或M-320L多傳感器系統，帶 46 cm 電源線、模擬視頻線和以太網線。操縱桿控制裝置、操作手冊光盤、安裝硬件、7m 以太網電纜、快速啟動指南
|
|
|
|
|
|
| 選裝組件 |
Dual Station JCU
|
|
|
低煙無鹵以太網電纜
|
|
|
|
倒裝冒口
|
||
FLIR M-626L M-320L 海事艦艇船舶熱像儀適合在漆黑的夜晚航行時使用，無需任何光線即可產生清晰圖像。
FLIR M-626L M-320L 海事艦艇船舶熱像儀只要有少量光線（如月光或環境光），就可以使用微光攝像機。它可以提高光線昏暗條件下的航行能力，使得在碼頭內泊船更方便。只要有微弱光線，微光攝像機便可以幫助您改進視野。

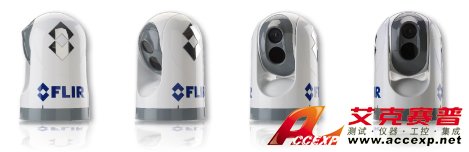

FLIR M-626L M-320L 海事艦艇船舶熱像儀M系列有2種機型可供選擇：
M-320L：這種機型配備了氧化釩微測輻射熱計探測器，可產生 320 x 240 像素的清晰熱像。
M-626L：這種機型配備了氧化釩微測輻射熱計探測器，可產生 640 x 480 像素的圖像。其分辨率為M-320L的4倍。使用這種機型，您可以看到最清晰的熱像，即使最微小的細節也逼真呈現。這兩種系統都配備了微光攝像機。
FLIR M-626L M-320L 海事艦艇船舶熱像儀專為惡劣的海洋環境而設計
M系列熱成像儀非常結實耐用。熱成像儀的重要機芯部件達到 IP66 等級，具有出色的防潮和防水性能。M 系列可在 -25°C 到 +55°C 溫度范圍內工作，它有一個內置的加熱器，可對其保護窗進行除霜操作。這樣，即便在極冷的環境中，熱成像儀鏡頭也能保持清晰，顯示器仍會顯示出高品質的紅外圖像。
FLIR M-626L M-320L 海事艦艇船舶熱像儀操作方便的方位/俯仰云臺系統
M系列的標準配置中包括一個直觀的操縱桿控制裝置，可使船長的水平視場角達到360°，垂直視場角達到 +/-90°，獲得絕佳的實況感知能力。
FLIR M-626L M-320L 海事艦艇船舶熱像儀機身輕巧

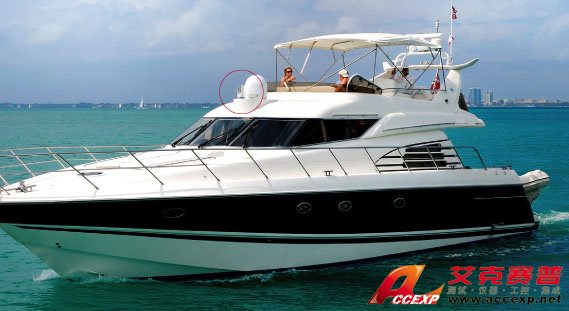

M系列兩種機型的機身十分輕巧，可安裝在船上任何位置。可以將它們安裝到一個最佳觀察位置，從而獲得最開闊的視場。

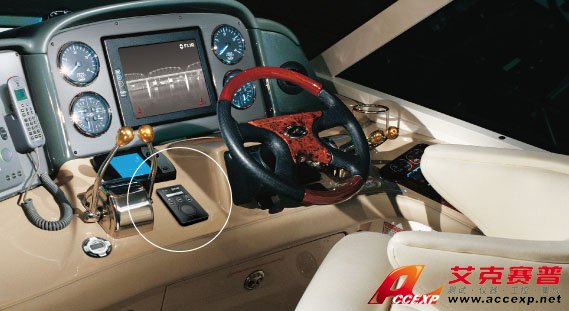

FLIR M-626L M-320L 海事艦艇船舶熱像儀遠程控制面板
M系列的標準配置包括一個遠程操縱桿控制裝置 (JCU)，可用來操縱方位/俯仰云臺。還有額外的JCU可供選裝，它們可用來在船上的多個不同位置操縱M系列熱成像儀。
JCU是M系列熱成像儀的主要控制方式。它可以實現下列操作：移動熱成像儀（平推或傾斜）、電子變焦、在熱成像儀和微光攝像機之間切換、調整圖像質量并且訪問屏幕菜單。
M系列熱成像儀控制面板完全密封，以便在海上環境中使用。與熱成像儀本身一樣，控制面板也達到IP66標準。
控制旋鈕提供精準的等比例速度控制。使用控制旋鈕可將M系列熱成像儀定位于您需要監控的方向。JCU Puck（控制板）功能類似于操縱桿，它可以左、右、前、后移動，并且可在任意方向旋轉。還可以把它按下（如同單擊鼠標）或者拉起。可用它移動攝像機的方位/俯仰云臺位置，還可用來瀏覽屏幕菜單。
電子變焦
為了更清楚地了解現場狀況，M系列熱成像儀配備了電子變焦功能。只需將操縱桿控制裝置上的控制旋鈕按住 3 秒，便可對熱像啟用2倍電子變焦。再按住3秒可啟用4倍變焦（僅限M-626L機型）。將控制旋鈕拉起可返回2倍變焦，再次拉起則取消變焦。
圖像凍結
M系列熱成像儀可以讓您將視頻暫停片刻，將當前圖像凍結在屏幕上。當您需要更加仔細地查看屏幕上的某些物體時，此功能非常有用。
停放位置
M系列熱成像儀可在不用時設置到“停放位置”。這樣可以保證熱成像儀和微光攝像機的貴重鏡頭得到保護。
簡便的多種安裝方式

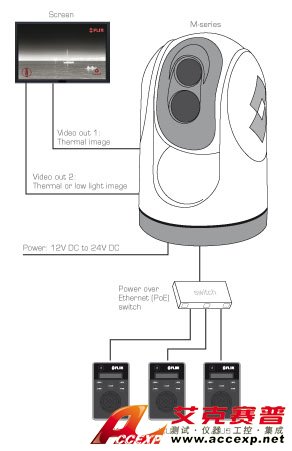

M系列熱成像儀可以正向安裝（球頂向上），也可以倒掛安裝（球頂向下）。通過一個菜單設置，用戶可以旋轉屏幕上圖像的方向。在游艇上安裝M 系列熱成像儀非常簡便。M系列320 x 240像素或640 x 480像素探測器生成的圖像能夠在幾乎任何接受復合視頻輸入的現有多功能顯示器（例如海圖標繪儀）上顯示。 M系列熱成像儀提供兩種視頻輸出端口。一個輸出端口僅供熱成像儀生成的視頻信號使用，另一個輸出端口可供熱成像儀或微光攝像機生成的視頻使用（通過JCU切換）。因此，M系列熱成像儀生成的視頻可以顯示在一個或兩個視頻顯示器上。
