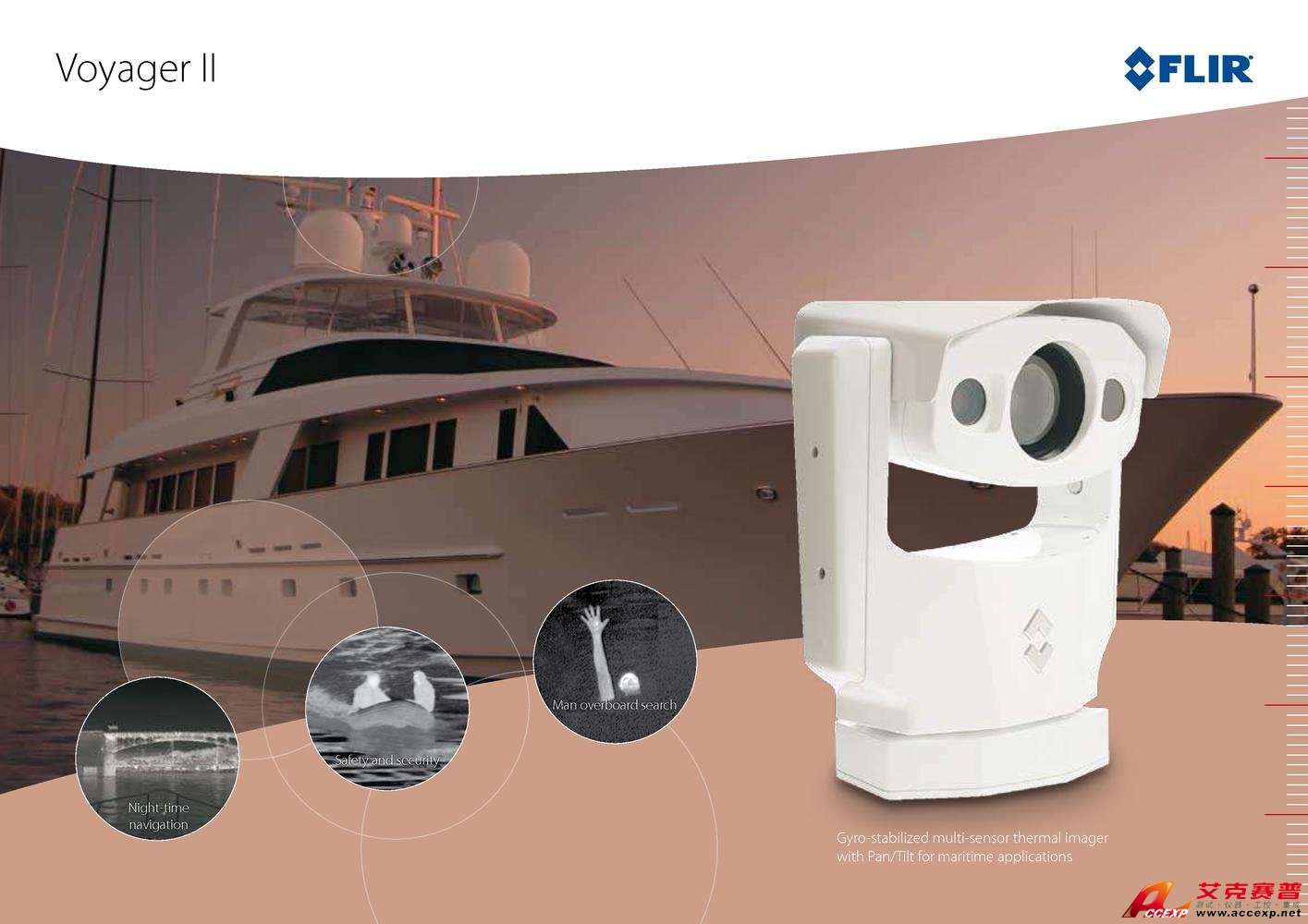

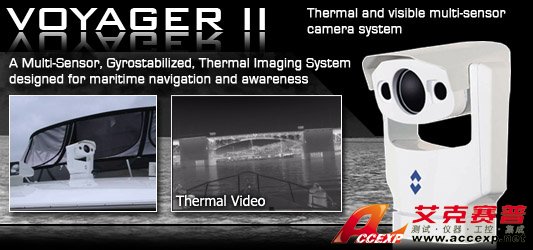

FLIR Voyager II 海上應用熱成像儀
名稱：紅外熱像儀
品牌：
型號：
簡介：FLIR Voyager II 關鍵核心部件按IPX6封裝得到了很好保護, 防潮又防水。FLIR Voyager II可以像其他任何設備一樣用水管噴洗干凈。耐腐蝕的外殼可保護驅動部件, 可確保長的使用壽命。Voyager II的工作溫度范圍...
申請服務
- 產品介紹
FLIR Voyager II 關鍵核心部件按IPX6封裝得到了很好保護, 防潮又防水。FLIR Voyager II可以像其他任何設備一樣用水管噴洗干凈。耐腐蝕的外殼可保護驅動部件, 可確保長的使用壽命。Voyager II的工作溫度范圍為 -25°C至+55°C。 Voyager II內置了加熱器, 為其防護窗口進行除霜。這樣就能保證鏡頭的干凈, 即使在極冷的環境中, 顯示器上也能得到完美的紅外熱圖像。

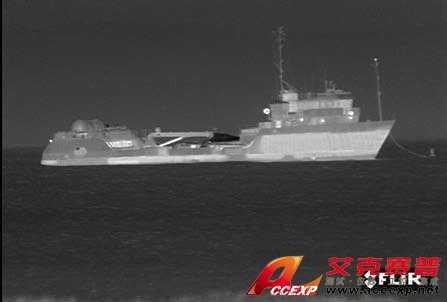

FLIR Voyager II 海上應用熱成像儀在全黑、煙霧和薄霧條件下可提供320×240像素輪廓鮮明和清晰的熱圖像。FLIR Voyager II 海上應用熱成像儀能看清更小的圖像細節和在更遠距離上探測到更多、更小的目標。
FLIR Voyager II 海上應用熱成像儀用戶不需要調節就可得到清晰圖像。Voyager II無論在夜間或白天都可提供高質量熱圖像。
FLIR Voyager II 海上應用熱成像儀無論在黑夜或者白晝，無論環境條件如何，無需用戶調節，Voyager II都能提供高質量的熱圖像。
FLIR Voyager II 海上應用熱成像儀使用非制冷微測輻射熱計探測器, 提供320×240像素高分辨率圖像。非制冷系統意味著沒有壓縮機運動部件，使維護及停機檢修成本降到了最低。
兩臺熱像儀
Voyager II安裝有兩臺獨立的熱像儀。一臺熱像儀具有35mm廣角鏡頭, 其視場為20°; 另一臺熱像儀安裝了140mm窄視場鏡頭, 其視場為5°。
連續變焦
Voyager II提供連續變焦，是通過兩臺獨立的熱像儀實現的。它允許船長在了解寬視場態勢的同時，能進行調焦，以探測更小或遠處的目標。
集成了帶有連續變焦鏡頭的遠距離白光/微光攝像機
觸摸按鈕就能在紅外和白光/微光攝像機之間進行切換, 在條件允許的情況下, 可為你提供更多的附加信息和辨認目標的能力。
FLIR Voyager II 海上應用熱成像儀是用陀螺穩定的。該系統事實上補償了海上船只的晃動, 使你在較大風浪下仍能看到穩定的圖像。
FLIR Voyager II 海上應用熱成像儀快速、精密的方位/俯仰云臺系統
由于有了快速而精確的方位/俯仰云臺系統, Voyager II很容易跟蹤快速行駛的船只或其它目標。
操縱桿控制單元(JCU)
Voyager II采用操縱桿操作轉臺方位和俯仰轉動, 在熱圖像/可見光圖像間切換, 手動調焦/自動調焦間切換, 以及根據觀察目標的遠近調焦。該單元裝有背光照明調光裝置, 所以適于長時間夜間觀察。通過JCU也能在穩定性和水平穩定性間進行切換。按JCU上“home”鈕,用戶就可使Voyager II的位置回到操作者限定的位置上。有備選的其它JCU，能最多從4個不同位置控制Voyager II。 Voyager II的熱像儀和白光攝像機所輸出的圖像可以顯示在能接收復合視頻信號的現有多功能(如繪圖儀)顯示器上。
雷達連接 – 信號隨動 (STC)
Voyager II 可以連接到雷達系統，從而組成稱為“信號隨動 (STC)”的配置。 應用美國國家航海電子協會 (NMEA) 0183 協議，Voyager II 能夠識別并跟蹤雷達目標。 NMEA 0183 協議允許熱像儀自動指向出現在雷達顯示器上的船只和其他物體，并跟蹤其移動情況。 啟用 STC 后，如果雷達探測到目標，Voyager II 即會自動轉向正確的方位并跟蹤目標，從而可以讓用戶看清雷達屏幕上的光點到底為何物。
易于安裝
用戶可以使用多種方式連接 Voyager II。 可以將其配置為單獨使用，也可配置到 TCP/IP 網絡中：
- 單獨使用： 只需將 Voyager II 連接到操縱桿控制裝置上即可。 視頻電纜可以連接到任何接受復合視頻輸入的多功能顯示器上。
- 通過 TCP/IP 遠程控制 Voyager II 可以很方便地接入任何 TCP/IP 網絡，無論您在世界的任何地方，都可以通過 Internet 控制熱像儀。 船只裝備 Voyager II 后，您可以看到船上有關位置生成的圖像。 無論身在何處，您都可以對船只狀況了如指掌。
FLIR Voyager II 技術參數
成像性能
紅外：
探測器類型 焦平面陣列(FPA), 非制冷微測輻射熱計320 x 240像素
光譜范圍 7.5至13µm
視場數量 二臺熱像儀利用人眼視覺成像原理對視頻圖像融合
熱成像儀1視場 使用35 mm鏡頭（NTSC制）時：20°（水平） x 15°（垂直）使用35 mm鏡頭（PAL制）時：20°（水平） x 16°（垂直V）
熱成像儀2視場 使用140 mm 鏡頭（NTSC制）時：5°（水平） x 3.75°（垂直）使用140 mm鏡頭（PAL制）時：5°（水平） x 4.0°（垂直）
空間分辨力（IFOV） 使用35 mm鏡頭時：1.1 mrad - 使用140 mm鏡頭時：0.27 mrad
熱靈敏度 最大65mK
圖像幀頻* 7.5Hz (NTSC) 或 8.3 Hz (PAL)*
對焦 自動或手動
電子變焦 通過人眼視覺成像原理：20°～2° FOV
圖像處理 數字圖像細節增強（DDE）
可見光：
內置數字視頻 Sony FCB EX-980S高性能遠距離連續變焦鏡頭彩色攝像機(NTSC) Sony FCB EX-980SP 高性能遠距離連續變焦鏡頭彩色攝像機 (PAL)
有效像素 約680,000像素（NTSC） – 約800,000像素（PAL）
標準鏡頭性能 f=3.5mm (寬) 至91.0 mm (遠)，F1.6至F3.8
方位/俯仰云臺
Az范圍 連續360°旋轉，與變焦速度一致
El 范圍 +/-60°
穩定
類型 陀螺穩定
圖像顯示
視頻輸出 NTSC紅外和白光或PAL紅外和白光
連接器類型 耐腐蝕
BNC – 包括BNC至RCA適配器
電源
要求 直流24 V
功耗 <50 W（標稱值）；130 W（峰值）；270 W（峰值，帶加熱器）
環境條件
工作溫度范圍 -25°C至+55°C
存儲溫度范圍 -50°C至+85°C
自動窗口除霜 有
濕度 100%相對濕度鹽霧
沙/塵 美軍標Mil-Std-810E
封裝 IP 66
沖擊 美軍標Mil-Std-810E
振動 美軍標Mil-Std-810E
物理特性
熱成像儀重量 20.4 kg
熱成像儀尺寸 38.1 cm （直徑）x 58.4 cm （高度） - （最大旋轉掃描尺寸）
裝運重量（熱成像儀 + 包裝） 32 kg
裝運尺寸（熱成像儀 + 包裝）（長 x寬 x 高） 85 cm x 59 cm x 41 cm
標準包裝 穩定方位/俯仰云臺頭部（與熱成像儀和DLTV攝像機集成），30 m電纜，輸出轉接盒及適配連接器- Voyager II操縱桿控制裝置（專為海上應用開發）
