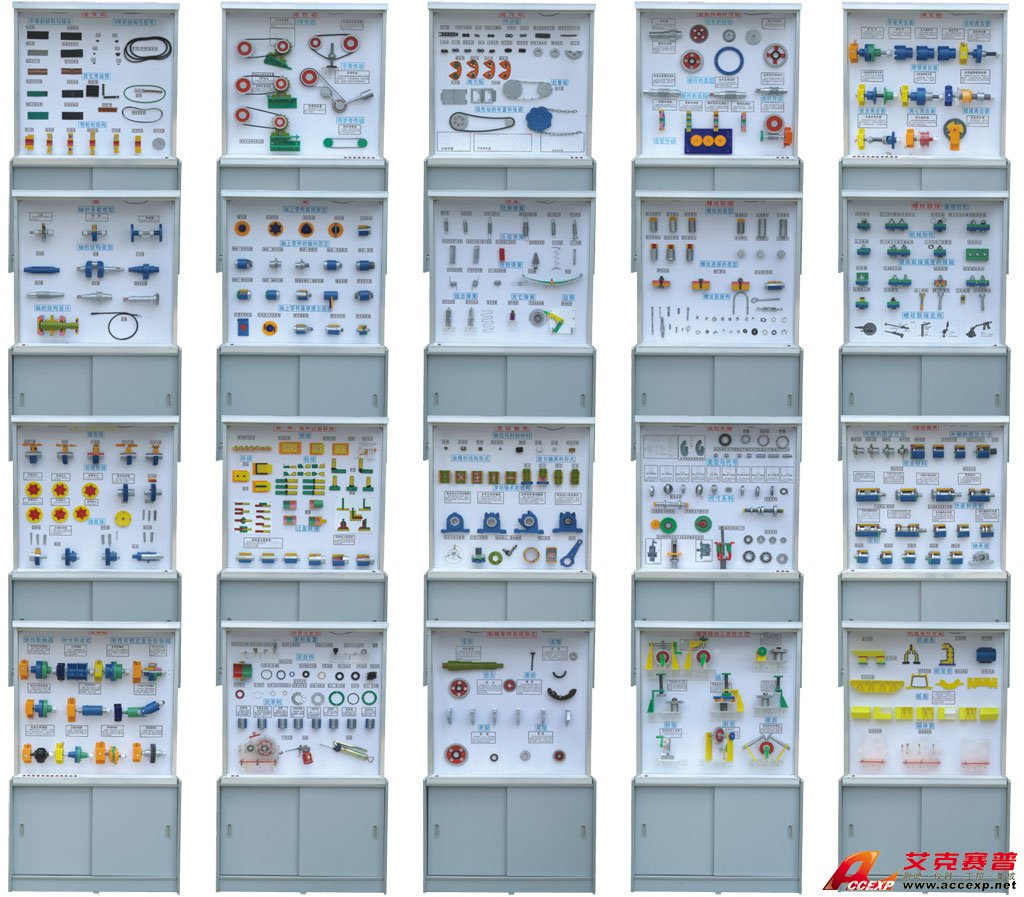

TSI 820型機械零件示教陳列柜
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 820型機械零件示教陳列柜
- 產品介紹
本公司生產TSI 820型機械零件示教陳列柜，為了配合教學需要，教具產品逐步走向現代化發展，在原有基礎上，研制了一套 820 型機械零件示教陳列柜。
該套共分二十個柜 400 余種物零件模型。外型用高級鋁合金柜架，板面用紫紅色金絲絨做底，模型材料用各色有機玻璃和硬聚氯，并附有銀滌淪不干膠作必要圖表和文件字說明，形象逼真，制作工藝美觀。使用本陳列柜能提高教學效果，節約學時，是一套理想機械課程的示教陳列室設備。
陳列柜尺寸： 1050 × 400 × 1780mm
TSI 820型機械零件示教陳列柜，各柜內容如下：
| 序號與名稱 | 機械零件陳列柜內容 |
| 第一柜 | 螺紋類型：普通螺紋、梯形螺紋、矩形螺紋、鋸齒形螺紋、圓弧管螺紋、圓柱管螺紋、圓錐管螺紋、右旋螺紋、左旋螺紋、雙線螺紋、三線螺紋。 |
| 螺紋聯接的基本內容 | 螺紋聯接的類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。 |
| 螺栓 11 件、螺柱 4 件、螺釘 9 件、緊定螺釘 5 件、螺母 12 件、墊圈 7 件。 | |
| 第二柜 | 摩擦防松：對頂螺母、鎖緊熱圈收口防松螺母、開縫收口，帶尼龍圈防松螺母、彈簧墊圈。 |
| 螺紋聯接 | 機械防松：止動墊圈、止動墊圈子與圓螺母、開口銷與六角開槽螺母、串聯鋼絲。 |
| 橫向截荷的減載裝置：斜墊圈、凸臺、沉頭坑、減載套筒、減載鍵、減截銷。 | |
| 提高聯接強度的措施：加彈性無件、內斜螺母、空心螺栓、腰狀桿螺栓，大圓角螺栓、沉割螺母、螺紋聯接的裝拆。 | |
| 第三柜 | 鍵聯接：普通平鍵、半圓鍵、楔鍵、導向平鍵、切向鍵、馬鞍滑鍵。 |
| 鍵、花鍵和銷聯接 | 花鍵聯接：矩形花鍵 3 件，漸開線花鍵 2 件。三角形花鍵。 |
| 銷聯接：圓柱銷 3 件、圓錐銷 4 件、導形銷 3 件、安全銷 3 件、定位、聯接、安全。 | |
| 第四柜 | 鉚接：常用鉚釘?shù)男褪健⒋罱印未畎鍖印㈦p搭板對接、組合接頭。 |
| 鉚、焊、粘和過盈聯接 | 焊接：坡口型式、搭接、對接、角接。 |
| 粘接：板接、管接、角接。 | |
| 過盈聯接：圓柱面過盈聯接，圓錐面過盈聯接。 | |
| 第五柜 | 平帶的材料與接頭：皮革帶、編制帶、膠帆布平帶、高速環形膠帶、錦綸片復合帶、斜面接頭、斜面階梯接頭、膠帶的接頭、縫線接頭、皮革線接頭。 |
| 帶傳動主要類型 | V 帶的結構與型號： O 型、 A 型、 B 型、 C 型、 D 型、 E 型、寬 V 帶、窄 V帶、活絡 V 帶、其他傳動帶、聯組 V 帶、普通 V 帶、雙面 V 帶、多楔帶、圓帶、梯形齒同步帶。 帶輪的結構：實心輪、輻板輪、孔板輪、橢圓輻輪、平帶輪、高速帶輪、同步帶輪。 |
| 第六柜 | V 型帶傳動：自動張緊裝置、滑道式定期張緊裝置、擺架式定期張緊裝置、張緊輪張緊裝置。 平帶傳動：張緊輪裝置 |
| 帶傳動 | 同步帶傳動 |
| 第七柜 | 傳動鏈：滾子鏈、內鏈片及套筒、滾子、外鏈片銷軸、內鏈片、外鏈片、單節距雙排滾子鏈、單排單節距滾子鏈、彈簧式、彈簧止圈、鋼絲、開口銷、過渡鏈節、帶搭子整體式鏈輪、整體板式、孔片式、帶內導片齒形鏈、帶外導片齒形鏈、圓銷式、滾柱式、鍵柱式、軸瓦式、方框鏈、平頂鏈、圓環鏈、鏈傳動的布置和張緊。 |
| 鏈傳動 | |
| 第八柜 | 齒輪的結構：齒輪軸 2 件、實心式齒輪 2 件、腹板式齒輪 2 件、輪幅式齒輪。 |
| 齒輪與蝸桿傳動 | 蝸桿的類型：阿基米德圓柱蝸桿、法向直廓蝸桿、直線型環面蝸桿。 |
| 蝸桿的結構：整體式蝸輪、輪箍式蝸輪、螺栓聯接式蝸輪、鑲鑄式蝸輪、蝸桿傳動、齒輪傳動。 | |
| 第九柜 | 軸瓦與襯的材料：軸瓦合金、青銅、黃銅、灰鑄鐵、微型軸承、橡膠、尼龍、四氟、酚荃樹脂。 |
| 滑動軸承 | 油槽的結構形式 5 件、推動軸承的形式：實心、空心、單環、多環。 |
| 滑動軸的結構：整體有襯正滑動軸承、對開式正滑動軸承、對開式斜滑動軸承、 | |
| 自動調心滑動軸承、固定瓦推力軸承、自位調心滑動軸承、可傾三反軸瓦、連 桿、靜壓軸承。 | |
| 第十柜 | 內圈、保持架、外圈、球、短圓柱滾子、長圓柱滾子、螺紋滾子、圓錐滾子、鼓形滾子、滾針。 |
| 滾動軸承 | 類型與代號：深溝球軸承、調心球軸承、調心滾子軸承、圓柱滾子軸承、滾針軸承、螺旋滾子軸承、角接觸軸承、圓錐滾子軸承、推力球軸承、推力滾子軸承。 |
| 尺寸系列：直徑系列、內圈固定外圈轉動、外圈固定內圈旋動、滾動軸承的安裝方法、滾動軸承拆卸工藝、內徑系列 7 件，寬度系列 4 件。 | |
| 第十一柜 | 內圈的固定方法：彈簧擋圈、軸端壓板、圓螺母、錐形套筒。 |
| 滾動軸承組合設計 | 外圈的固定方法：軸承端蓋、孔用彈性擋圈、端蓋孔凸肩組合、套杯。 |
| 組合設計：兩端固定式 3 件、兩端游動、一端固定一端游動 2 件 | |
| 頂緊與調整：滾動軸承的調整、滾動軸承的頂緊。 | |
| 密封：毛氈式、皮碗式、環隙式、迷宮式、螺紋式、軸承座 | |
| 第十二柜 | 彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向聯軸器、滑塊聯軸器、 剪銷式安全聯軸器。 |
| 聯軸器 | |
| 第十三柜 | 牙嵌禽合器矩形牙、梯形、正三角形牙、鋸齒離合器、單圓盤摩擦離合器、圓錐摩擦禽合器、多圓盤摩擦離合器、牙嵌式安全禽合器、離心離合器、超越 離合器。 |
| 離合器 | |
| 第十四柜 | 轉軸、心軸、傳動軸、齒輪軸、化鍵軸、蝸桿軸、曲軸、凸輪軸、軟軸、軸的 結構設計。 |
| 軸的類型與應用 | |
| 第十五柜 | 鍵聯接、花鍵聯接、成形聯接、銷聯接、過盈聯接、軸肩—彈性擋圈、軸肩—圓螺母、軸肩—雙圓螺母、軸肩—套筒、軸肩—彈性擋圈 2 年、圓錐形軸頭—軸端擋圈、軸端擋板、雙鎖緊擋圈、開槽夾緊聯接、輪轂部分夾緊聯接、彈性套聯接、彈性環聯接、彈性盤聯接。 |
| 軸上零件的固定方法 | |
| 第十六柜 | 拉伸彈簧：圓鉤環、半圓鉤環、偏心圓鉤環、錐形閉合端彈簧、可調拉簧。 |
| 彈簧 | 壓縮彈簧：端面拼緊磨平彈簧、端面不拼緊不磨平彈簧、矩形截面壓縮彈簧、 中凸彈簧、中凹彈簧、圓錐螺旋彈簧。 |
| 扭轉彈簧：外臂扭轉彈簧、內臂扭轉彈簧、中心臂扭轉彈簧、雙扭簧。 | |
| 其他彈簧：碟形彈簧、蛇形彈簧、平面蝸卷彈簧、板簧。 | |
| 并列組合彈簧、直列組合彈簧、轉換機構。 | |
| 第十七柜 | 潤滑裝置：壓配式壓注油杯、油繩式有杯、接頭式壓注油油杯，直通式注油杯、油標。 |
| 潤滑與密封 | 密封件： O 型橡密封圈 2 件、矩形橡密封圈 2 件、尼龍墊片、石棉墊片、金屬平墊片、金屬八角墊片、金屬齒形墊片、切口：插入搭接、活塞環 |
| 切口：斜搭接、雙口型油封、 T 型油封、 Y 型油封、 V 型油封。 | |
| 潤滑劑 8 件、機油槍、牛油槍。 | |
| 第十八柜 | 膠合、斷裂、腐蝕、磨損、點蝕、殘余變形 |
| 機械零件的失效形式 | |
| 第十九柜 | 仿形法加工齒輪 2 件、用滾刀加工齒輪、用插齒刀加工齒 2 件、用齒條插刀加工齒輪、用刨加工齒輪、剃齒加工齒輪、用碟形砂輪摩齒 |
| 漸開線加工齒輪方法 | |
| 第二十柜 | 臥式機座、門工機座、立式機座、環式機座、桁架式機坐、框架式機座、框架式機座、基座幾基板、臺架式支座、板類助板布置 7 件、減速器箱體 2 件、變速箱箱體。 |
| 機座零件分類 |
