TSI 810型機械原理示教陳列柜
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 810型機械原理示教陳列柜
申請服務
- 產品介紹

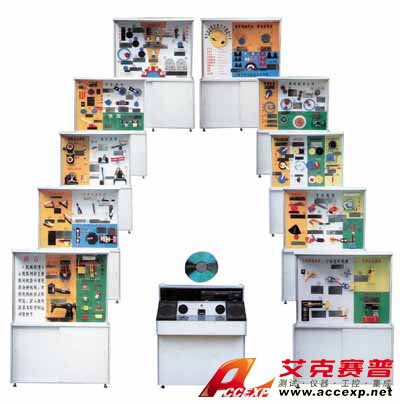

TSI 810型機械原理示教陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱設計的電化教學設備。TSI 810型機械原理示教陳列柜共分十個柜和一個電腦控制臺，并配有一臺功率放大器， VCD 機和激光片，聲控同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由 VCD 控制順序自動運行講解；又能根據教材、教學需要而遙控任意選擇進行單獨演示。模型材料采用進口有機板；板面附有銀滌淪不干膠作必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學應用實驗室設備。
陳列柜規格： 1250 × 430 × 1780mm
TSI 810型機械原理示教陳列柜各柜內容如下：
| 序號與名稱 | 陳 列 柜 內 容 |
| 第一柜 | 前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副 |
| 機器與機構 | |
| 第二柜 | 鉸鏈四桿機構：曲柄搖桿機構 2 件、雙曲柄機構、雙搖桿機構 2 件。 |
| 平面連桿機構的基本形式 | 單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構 |
| 雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構 | |
| 第三柜 | 機構運動簡圖：泵 2 件、泵的簡圖 2 件、顎式破碎機與間圖。 |
| 平面連桿機構 | 連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。 |
| 第四柜 | 盤形凸輪 3 件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。 |
| 凸輪機構的形式 | |
| 第五柜 | 平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。 |
| 齒輪傳動的各種類型 | 相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構 |
| 相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。 | |
| 第六柜 | 漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。 |
| 輪系的基本形成 | |
| 第七柜 | 周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器兩種動作。 |
| 輪系的基本形成 | |
| 第八柜 | 齒式棘輪機構 2 件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（ 2 件）、凸輪式間歇機構 2 件、停歇連桿機構、停歇導桿機構 |
| 間歇運動機構 | |
| 第九柜 | 串聯組合：行程擴大機構、換向傳動機構 |
| 組合機構 | 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構 2 件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。 |
| 第十械 | 空間四村結構： RSSR 空間四桿機構、 RCCR 聯軸節、單萬向節、雙萬向節、 4R 揉面機構、 RRSRR 角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。 |
| 空間連桿機構 |
