LeCroy力科 980 DP 1.4 USB-C/eDP視頻生成器/協議分析儀模塊
名稱：協議分析儀
品牌：
型號：
簡介：LeCroy力科 Quantumdata 980 DP 1.4 USB-C/eDP視頻生成器/協議分析儀模塊支持視頻，音頻和協議功能測試高端DP HBR3顯示器以及可選的信號源。該模塊在其Tx端口和Rx端口的1、...
申請服務
- 產品介紹

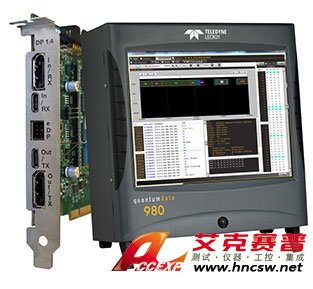

LeCroy力科 Quantumdata 980 DP 1.4 USB-C/eDP視頻生成器/協議分析儀模塊配備了所有標準視頻時序和測試模式，用于測試高端顯示器，包括對諸如HDCP和EDID等協議的測試。
980 DP 1.4 USB-C視頻生成器/分析儀模塊配備了測試現代顯示器所需的所有標準視頻時序和測試模式。該模塊支持讀取和驗證顯示器的EDID和DPCD寄存器，并且現在支持對支持多達四（4）個下游節點的多流傳輸（MST）源的仿真。您可以通過用戶友好的界面來控制鏈接訓練，該界面使您可以使用用戶指定的設置來強制進行鏈接訓練。可選的輔助信道分析器（ACA）實用程序使您可以查看鏈路訓練事務，EDID和HDCP交換（包括HDCP 2.2）以及MST邊帶消息。如果啟用了USB-C DP Alt模式選項，則還可以通過ACA監視將電源傳輸（PD）協議協商為DP Alt模式。
980 DP 1.4 USB-C視頻生成器/分析儀支持顯示流壓縮（DSC）和前向糾錯（FEC）的視頻生成，以測試支持DSC的顯示設備。用戶可以從幾種測試圖案中進行選擇，然后選擇比色法設置和DSC切片配置。
DP模塊的可選Rx分析器端口可仿真DisplayPort顯示設備，包括EDID和DPCD仿真，Rx Link Training功能和MST Rx功能。基本分析器選項使您可以查看實時視頻，主鏈接視頻參數和輔助數據包。
第二個分析器選項使您可以從源捕獲并存儲傳入的DisplayPort流，以詳細分析主流協議元素，包括主流屬性和輔助數據元素。該模塊的DSC分析功能使開發人員可以查看與DisplayPort DSC相關的協議元素，例如VBID中的圖片參數集，塊數據包結尾和壓縮標志設置，以確保這些元素出現在視頻流中以及它們出現在視頻流中。正確的順序。DSC分析功能還可以捕獲和解壓縮視頻幀，從而使開發人員可以檢查它們是否存在壓縮偽像。還可以驗證前向糾錯（FEC）傳輸機制，該機制可確保可靠，無錯誤的視頻傳輸。
980 DP 1.4 USB-C視頻生成器/分析器模塊支持源設備和宿設備的鏈路層一致性測試，包括顯示流壓縮（DSC）和前向糾錯（FEC）測試。還支持EDID接收器一致性測試。DP模塊還支持針對源宿和轉發器的HDCP 2.2一致性測試。此解決方案已被數字內容保護（DCP）批準。
對于嵌入式DisplayPort（eDP）的開發人員而言，新模塊提供了支持各種可選eDP功能所需的硬件。最初的支持包括快速鏈接培訓，高級鏈接電源管理（ALPM）和通過控制引腳或與eDP顯示器的DPCD寄存器的輔助通道事務進行的背光控制。可以使用一個引腳接頭來訪問背光Tx控制測試功能。
功能和優點
●視頻模式測試–使用600多種標準格式測試DisplayPort 1.4顯示器的輸入，以確保它可以呈現包括在內的視頻測試模式。支持300多種視頻模式。使用用戶友好的格式編輯器創建自己的自定義格式。滾動位圖圖案以測試運動偽影。創建自定義測試模式列表和自定義格式列表以方便測試。
●顯示流壓縮（DSC）視頻生成器選項–模塊的DSC / FEC視頻生成器功能使顯示開發人員能夠傳輸DSC / FEC流。用戶可以從幾種測試模式中進行選擇，并配置比色法和DSC切片配置。
●協議測試– 980 DP 1.4視頻生成器/分析器模塊提供了用于測試DisplayPort協議的多種功能。該模塊的EDID解碼功能使您能夠以人類可讀的文本檢查所連接顯示器的EDID。DPCD解碼功能使您能夠以人類可讀的文本檢查所連接顯示器的DPCD寄存器。
●協議分析-DP模塊的可選Rx分析器端口可仿真DisplayPort顯示設備，包括EDID和DPCD仿真，Rx Link Training功能和MST Rx功能。基本分析器選項使您可以查看實時視頻，主鏈接視頻參數和輔助數據包。第二個分析器選項使您可以從源捕獲并存儲傳入的DisplayPort流，以詳細分析主流協議元素，包括主流屬性和輔助數據元素。新！捕獲分析功能的觸發機制使開發人員可以設置條件，以確保捕獲的數據包括他們最感興趣的信息。
●顯示流壓縮（DSC）分析選項–該模塊的可選DSC分析功能使開發人員可以實時查看DisplayPort DSC視頻和元數據，以及相關協議元素，例如圖像參數集，塊末尾數據包和壓縮標志設置。 VBID，以確保這些元素出現在視頻流中，并確保它們以正確的順序出現。DSC分析功能還可以捕獲和解壓縮視頻幀，從而使開發人員可以檢查它們是否存在壓縮偽像。還可以驗證前向糾錯（FEC）傳輸機制，該機制可確保可靠，無錯誤的視頻傳輸。測試工程師還可以使用模塊DPCD寄存器中的“測試CRC”寄存器來驗證DSC壓縮流。
●鏈接訓練配置實用程序–鏈接訓練控制功能使您可以在測試期間配置模塊的鏈接訓練參數。您可以設置通道數和鏈接速率的限制，并允許鏈接訓練引擎根據這些限制建立鏈接訓練，也可以強制鏈接訓練參數-通道數，鏈接速率，電壓擺幅，預加重。
●HDCP測試–驗證下游DisplayPort顯示器對HDCP 1.3或HDCP 2.2身份驗證的響應。查看身份驗證和寄存器交換的狀態。支持還包括針對源，顯示和轉發器設備的HDCP 2.2一致性測試。
●多流傳輸測試–模擬MST源以測試MST分支設備或具有MST功能的監視器。根據深度為一的帶寬（分辨率），最多支持四（4）個流。您可以使用圖形界面配置MST拓撲。用戶可以讀取特定下游MST顯示節點的EDID和DPCD寄存器。可選的輔助通道分析器（ACA）實用程序描述了與連接的MST接收器設備進行的MST協商。
●輔助通道監視-輔助通道分析器（ACA）應用程序使您可以監視DisplayPort輔助通道，以進行鏈接訓練和HDCP事務（版本1.3和2.2）以及模塊和所連接顯示器之間的EDID交換。新！如果啟用了USB-C DP Alt模式選項，則還可以通過ACA監視將功率傳輸（PD）協議協商為DP Alt模式。您可以通過980B的嵌入式觸摸屏進行實時監控，并保存文件以供以后查看或與其他位置的同事共享。
●被動輔助通道監視-DP 1.4模塊包括一塊輔助板和相關的定制電纜，用于使用熟悉的輔助通道分析器實用程序被動監視DisplayPort HBR3源和接收器之間的DisplayPort輔助通道事務。被動地監視源和顯示器之間的輔助通道事務的能力對于確定兩個設備之間的鏈路訓練問題的根本原因非常寶貴。
規格參數
具有DP Alt模式接口的DislayPort Tx和/或USB-C Tx
●通道數：1、2、4
●DP鏈接速率：1.62Gb / s，2.7Gb / s，5.4Gb / s，8.1Gb / s。
●視頻編碼：RGB，YCbCr
●采樣模式：4：4：4、4：2：2、4：2：0。
●色彩深度：每個像素24、30、36和48位。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5。
●HDCP版本1.3和2.2。
●DSC / FEC視頻生成。切片數無限制。
具有DP Alt模式接口的DislayPort Rx和/或USB-C Rx
●通道數：1、2、4
●DP鏈接速率：1.62Gb / s，2.7Gb / s，5.4Gb / s，8.1Gb / s。
●視頻編碼：RGB，YCbCr。
●采樣模式：4：4：4、4：2：2、4：2：0。
●色彩深度：每個像素24、30、36和48位。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5。
●HDCP版本1.3和2.2。
●DSC / FEC協議分析。切片數無限制。
