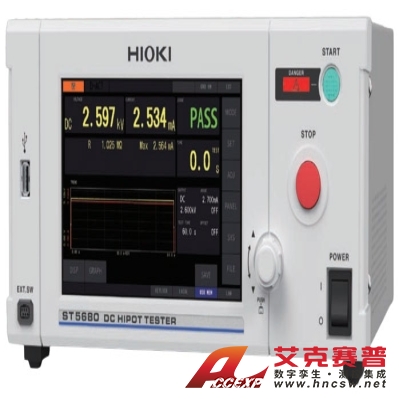

日置HIOKI ST5680 直流耐壓絕緣電阻測試儀
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：隨著電動汽車和自動駕駛技術的普及，對車載部件的可靠性要求不斷提高，越來越追求高質量。 搭載的電池可能會因為老化等原因?qū)е轮卮笫鹿剩ɑ馂?zāi)等）。因此，需要比以往更加注重電池的安全性和品質管理。ST5680是為滿足這些電池市場要求而開發的直流耐壓...
申請服務
- 產品介紹
隨著電動汽車和自動駕駛技術的普及，對車載部件的可靠性要求不斷提高，越來越追求高質量。 搭載的電池可能會因為老化等原因?qū)е轮卮笫鹿剩ɑ馂?zāi)等）。
因此，需要比以往更加注重電池的安全性和品質管理。ST5680是為滿足這些電池市場要求而開發的直流耐壓絕緣電阻測試儀。
ST5680是能夠基于各種安全標準進行直流耐壓測試和絕緣電阻測試的測試儀。不僅可以進行PASS/FAIL的合格與否判定，也可以顯示、記錄測試時的輸出電壓波形和泄漏電流波形。將測試可視化分析，有助于檢查的溯源。

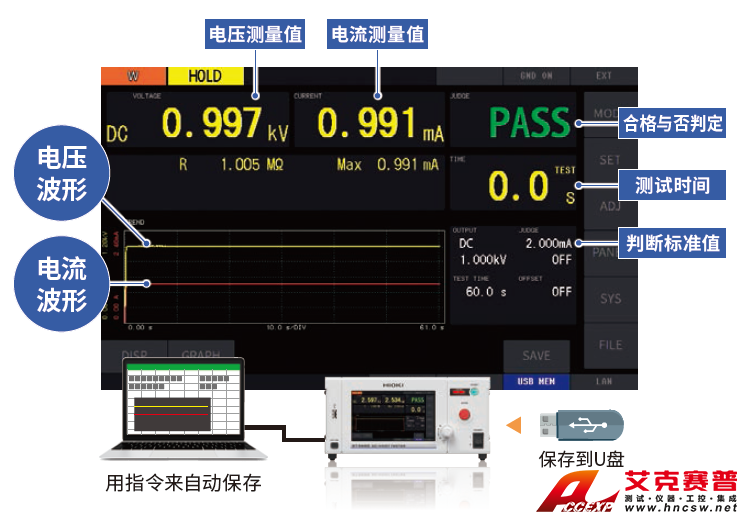

輸出電壓和泄漏電流以波形顯示
通過波形的監測可以確認輸出電壓或泄漏電流的動向。同時，按時間順序顯示電壓·電流·電阻的測量值，來確認輸出電壓和泄漏電流的情況。也可以只放大波形顯示來確認詳細的數據，不用電腦，就地進行分析。

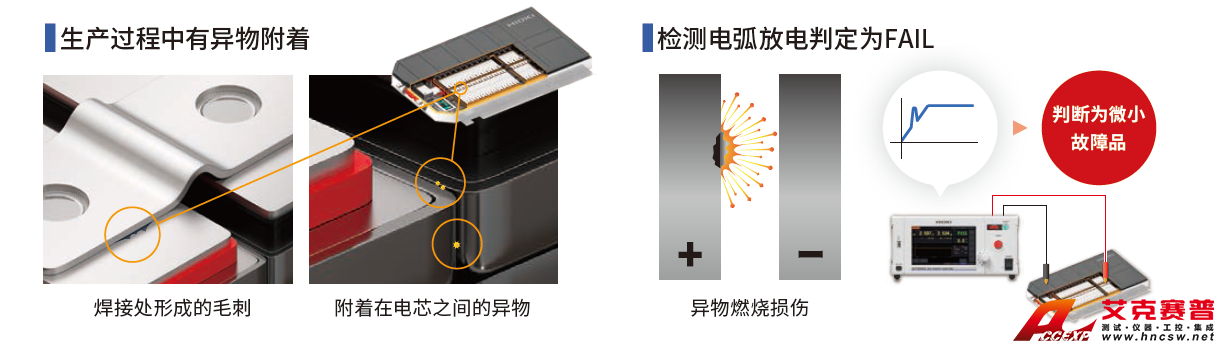

電弧放電檢測功能
可以檢測因為焊接毛刺或粉塵異物等原因發生的電弧放電。將引起輕微絕緣不良的產品判斷為微小故障品，可以防止出廠后因發熱原因引起的火災事故或故障等風險。

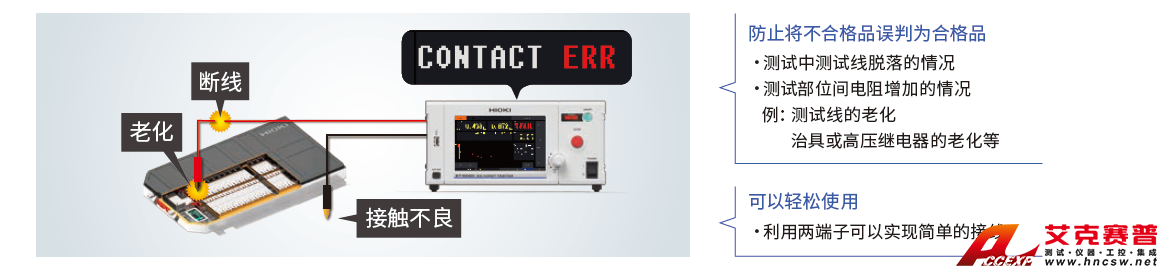

接觸檢查功能
通過測量端子間的電容（雜散電容、被測物的電容），能判斷是否正確連接檢測對象。
| 主要功能 | 存儲功能 | |||||||||||||||||||||||||
| 直流耐壓測試 波形·圖形保存 保存到U盤 | ||||||||||||||||||||||||||
| 絕緣電阻測試 保存格式：BMP、PNG、CSV文件 | ||||||||||||||||||||||||||
| 絕緣擊穿電壓測試 將測試條件保存在主機內存中 | ||||||||||||||||||||||||||
| 波形顯示功能 面板保存功能 直流耐壓測試模式/絕緣電阻測試模式：最多64個 | ||||||||||||||||||||||||||
| ARC放電檢測功能 程序測試：最多30個（最多50步） | ||||||||||||||||||||||||||
| 接觸檢查功能 絕緣擊穿電壓測試：最多10個 | ||||||||||||||||||||||||||
| 直流耐壓測試（DC Hipot Test） 數據存儲功能 測量值保存在內存，最多32000個 | ||||||||||||||||||||||||||
| 輸出電壓 DC 0.010 kV ～ 8.000 kV（1 V分辨率） | 判定功能 | |||||||||||||||||||||||||
| 負載變動 ± 1％ 以下 | 判定為PASS，判定為FAIL（UPPER FAIL，LOWER FAIL） | |||||||||||||||||||||||||
| 電壓精度 ±（1.2% of setting + 20 V） | UPPER_FAIL：測量值＞上限值 判定輸出 | |||||||||||||||||||||||||
| 輸出電流/截止電流 100 mA max | PASS：上限值≥測量值≥下限值 | |||||||||||||||||||||||||
| 3.00 mA ＜：±（1.5% rdg.＋2 μ A） 電流精度 ≤ 3.00 mA：±1.5% rdg. | LOWER_FAIL：測量值＜下限值 | |||||||||||||||||||||||||
| 主要功能一覽 | ||||||||||||||||||||||||||
| 最小分辨率 0.001 μA | 聯鎖 與外部裝置聯動而切斷輸出的功能 | |||||||||||||||||||||||||
| 測試時間 0.1 s ～ 999 s，Continue（Timer OFF） | GFI 保護作業者防止觸電的功能 | |||||||||||||||||||||||||
| 電壓上升/ 下降時間 0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF | 自動放電 測試結束時通過內部回路放電 放電電阻：700 k? | |||||||||||||||||||||||||
| 短路電流 200 mA 以下 | 消除偏移 測量測試路徑上流過的電流，從測量結果中減去 | |||||||||||||||||||||||||
| 測試模式 W→IR，IR→W，程序測試 | 測試中改變設定電壓 在測試中通過旋轉旋鈕或通訊命令變更設定電壓 | |||||||||||||||||||||||||
| 絕緣電阻測試（Insulation Resistance Test） 瞬時輸出 僅按下啟動鍵期間輸出測試電壓 | ||||||||||||||||||||||||||
| 輸出電壓 DC 10 V ～ 2000 V（1 V分辨率） | 命令監控 畫面顯示發送接收的命令 | |||||||||||||||||||||||||
| 電壓精度 ±（1.2% of setting + 20 V） | I/O HANDLER 確認EXT.I/O的端子信號是否正常輸出，能否正常讀取信號 | |||||||||||||||||||||||||
| 電阻值顯示范圍 10.00 k? ～ 200.0 G?（0.01 k?分辨率） | 按鍵鎖定 禁止變更測試條件的功能 | |||||||||||||||||||||||||
| 精度保證范圍 10.00 k? ～ 99.99 G? | 自檢 確認觸摸屏，畫面顯示，L ED，主機內存，E XT.I/O | |||||||||||||||||||||||||
| 電阻精度 ±（1.5% rdg. + 3 dgt.）*詳情參考下部表格 校準期限檢測 通過事先設置校準期限，超過校準期限會顯示警告 | ||||||||||||||||||||||||||
| 測試時間 0.1 s ～ 999 s，Continue（Timer OFF） | 遠程控制 EXT SW | |||||||||||||||||||||||||
| 電壓上升/下降時間 0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF | 選件：遠程控制箱(單)9613，遠程控制箱(雙)9614 | |||||||||||||||||||||||||
| 絕緣擊穿電壓測試（Break Down Voltage Test） 基本參數 | ||||||||||||||||||||||||||
| 測試方法 連續升壓測試，逐級升壓測試 | 使用溫濕度范圍 0°C～40°C，80% RH或以下（無結露） | |||||||||||||||||||||||||
| 測量內容 絕緣擊穿電壓（kV），絕緣擊穿的強度（kV/ | mm） 適合標準 安全性：IEC 61010 | |||||||||||||||||||||||||
| 設定內容 初始電壓，結束電壓，升壓速度，ARC檢測，電極間距離， EMC：IEC 61326 電流上限值 電源電壓 AC 100 V ～ 240 V | ||||||||||||||||||||||||||
| 波形顯示功能 | 最大額定功率 800 VA | |||||||||||||||||||||||||
| 波形顯示內容 電壓，電 流，絕緣電阻 | 通訊：USB，LAN，EXT. I/O | |||||||||||||||||||||||||
| 采樣速度 500 kS/s | 接口 選件：RS-232C（Z3001），GP-IB（Z3000） | |||||||||||||||||||||||||
| 分辨率 256 K words | 存儲：U盤 | |||||||||||||||||||||||||
| ARC放電檢測功能 | 外形尺寸 305（W）×142（H）×430（D）mm（不含突起物） | |||||||||||||||||||||||||
| 檢測方式 監視試驗測試電壓的變動 | 重量 10.0 kg ± 0.2 kg | |||||||||||||||||||||||||
| 設定內容 測試電壓變動率1％～50％ | 產品保修期 3年 | |||||||||||||||||||||||||
| 接觸檢查功能 電源線，CD-ROM（PDF：使用說明書，通訊使用說明書）， | ||||||||||||||||||||||||||
| 檢測方式 靜電電容測量方式 | 附件 EXT.I/O用公頭連接器，EXT.I/O用連接器蓋， | |||||||||||||||||||||||||
