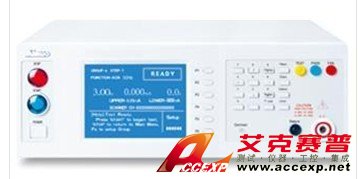

艾諾 AN9636H 交直流耐壓絕緣測試儀
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：艾諾 AN9636H 交直流耐壓絕緣測試儀滿足IEC60335、UL60335、GB4706.1-2005、GB4943等國內外安規標準測試， 符合JJG795-2004、JJG690-2003安規計量檢定規程要求。 艾諾 AN9636H主...
申請服務
- 產品介紹
艾諾 AN9636H 交直流耐壓絕緣測試儀滿足IEC60335、UL60335、GB4706.1-2005、GB4943等國內外安規標準測試， 符合JJG795-2004、JJG690-2003安規計量檢定規程要求。
艾諾 AN9636H主要特點：
★ 滿足IEC60335、UL60335、GB4706.1-2005、GB4943等國內外安規標準測試，
符合JJG795-2004、JJG690-2003安規計量檢定規程要求；
★ 電氣強度安全檢測的綜合解決方案；
★ 大屏幕LCD顯示，中英文雙語界面；
★ 緩升緩降、掃描測試、測線歸零功能；
★ 上下限報警設置，開路、短路保護功能；
★ 智能判別，聲光報警，大字符顯示；
★ 8組*8步條件設置記憶和呼出功能；
★ 先進的PWM控制技術和DSP技術；
★ 三個項目測試最快2.5s的高速檢測；
★ 高精度、高效率、大容量、小體積。
艾諾 AN9636H主要特點：
★ 滿足IEC60335、UL60335、GB4706.1-2005、GB4943等國內外安規標準測試，
符合JJG795-2004、JJG690-2003安規計量檢定規程要求；
★ 電氣強度安全檢測的綜合解決方案；
★ 大屏幕LCD顯示，中英文雙語界面；
★ 緩升緩降、掃描測試、測線歸零功能；
★ 上下限報警設置，開路、短路保護功能；
★ 智能判別，聲光報警，大字符顯示；
★ 8組*8步條件設置記憶和呼出功能；
★ 先進的PWM控制技術和DSP技術；
★ 三個項目測試最快2.5s的高速檢測；
★ 高精度、高效率、大容量、小體積。
|
技術參數
|
AN9636H | AN9635H | |||
| 交流耐壓、直流耐壓、絕緣 | 交流耐壓、直流耐壓、絕緣 | ||||
| 交 | 輸出電壓設定和測量范圍 | 100V~5000V AC 1V/步 | |||
| 流 | 最大輸出電流 | 100mA | 40mA | ||
| 耐 | 輸出電壓調整率 | ±（2%×設定值+5V） | |||
| 壓 | 輸出電壓分辨率及精度 | 10V ±（2%×設定值+5V） | |||
| 測 | 輸出頻率范圍及精度 | 50Hz/60Hz ±100ppM | |||
| 試 | 輸出波形 | 正弦波，純阻負載下，200V以上失真度優于2%，100V~200V優5% | |||
| 擊穿電流報警上下限設定 | 上限0.00~99.99mA 0.01mA/步； | 上限0.00~40.00 mA 0.01mA/步； | |||
| 下限0.000~9.999mA 0.001mA/步 | 下限0.000~9.999mA 0.001mA/步 | ||||
| 擊穿電流測量范圍 | 0.000~3.500mA / 3.50~99.99mA | 0.000~3.500mA / 3.50~40.00mA | |||
| 擊穿電流測量分辨率 | 0.001mA / 0.01mA | ||||
| 擊穿電流測量精度 | 0.2mA 以上優于 ±（2%×讀數+3個字）； | ||||
| 0.2mA 以下優于 ±（2%×讀數+10個字） | |||||
| 緩升時間設置范圍/分辨率 | 0.0~999.9ss 0.1s/步 | ||||
| 緩降時間設置范圍/分辨率 | 0.0~999.9 0.1s/步 | ||||
| 測試時間設置范圍/分辨率 | 0.5~999.9s 0.1s/步 | ||||
| 測線歸零 | 0~2.000mA,自動或手動消除空載時的偏差值 | ||||
| 直流耐壓測試 | 輸出電壓設定和測量范圍 | 100V~6000V DC 1V/步 | |||
| 最大輸出電流 | 10mA | ||||
| 輸出電壓調整率 | ±（2%×設定值+5V） | ||||
| 輸出電壓分辨率及精度 | 10V ±（2%×設定值+5V） | ||||
| 直流電壓紋波系數 | ≤5%（在6kV,<1mA電流純阻性負載條件下測試） | ||||
| 擊穿電流報警上下限設定范圍 | 上限0~9999µA 1µA/步； | ||||
| 下限0.0~999.9µA 0.1µA/步 | |||||
| 直流緩升電流上限設定范圍 | 12mA ON或OFF可設置 | ||||
| 直流充電電流下限設定范圍 | 0.0~350.0µA | ||||
| 擊穿電流測量范圍 | 0.0~350.0µA / 300~3500µA / 3.00~9.99mA | ||||
| 擊穿電流測量分辨率 | 0.1µA / 1µA / 0.01mA | ||||
| 擊穿電流測量精度 | 0.0~350.0µA：±（2%×讀數+5個字）; | ||||
| 350.0~9999.0µA：±（2%×讀數+2個字） | |||||
| 緩升時間設定/測試時間范圍 | 0.0~999.9s/0.5~999.9s 0.1s/步 | ||||
| 測試歸零 | 0~200µA, 自動或手動消除空載時的偏差值 | ||||
| 絕緣電阻測試 | 輸出電壓設定和測量范圍 | 100~1000V DC 1V/步 | |||
| 輸出電壓分辨率及精度 | 1V ±（2%×設定值+5V） | ||||
| 直流紋波系數 | ≤1%（在100V,<1mA電流純阻性負載條件下測試） | ||||
| 輸出電壓調整率 | ±（2%×設定值+5V） | ||||
| 測試時間設定范圍 | 0.5~999.9s 0.1s/步 | ||||
| 絕緣電阻下限設置范圍 | 1~9999MΩ | ||||
| 絕緣電阻上限設置范圍 | 0~9999MΩ | ||||
| 充電電流下限設置范圍 | 0.000~3.500µA | ||||
| 絕緣電阻測量范圍 | 1~9999MΩ，自動換檔 | 1~2000MΩ，自動換檔 | |||
| 絕緣電阻測量精度 | 500~1000V：±（2%×讀數+2個字） 1~200MΩ; | ||||
| ±（5%×讀數+2個字） 200~1000M; | |||||
| ±（15%×讀數+2個字） 1000MΩ以上。 | |||||
| 500V以下： ±（8%×讀數+2個字） 1~1000MΩ; | |||||
| ±（12%×讀數+2個字） 1000~2000MΩ。 | |||||
| 功能接口 | 開關量接口：啟動、停止信號輸入、調用1-8組，合格、報警、測試、故障信號輸出； | ||||
| 掃描口、RS232(RS485選配)和打印口 | |||||
| 外形尺寸W×H×D(mm) |
400×156×475
|
||||
