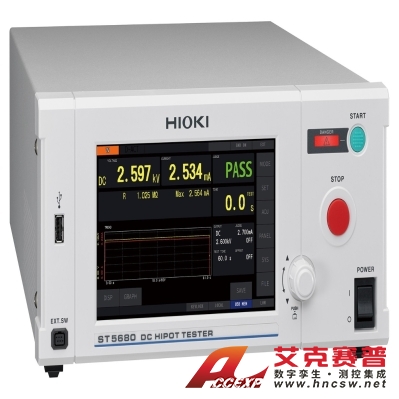

日置HIOKI ST5680EOL 直流耐壓絕緣電阻測試儀
名稱：絕緣電阻測試儀
品牌：日置HIOKI
型號：ST5680EOL
簡介：日置HIOKI ST5680EOL 直流耐壓絕緣電阻測試儀為電池的安全測試提供更優化的檢測方案，通過波形分析提升電池的檢測品質● 準確檢查絕緣性能，驗證電池和電機質量● 通過波形和數值顯示有助于優化生產工序、對收回的不合格產品進行分析、宣...
申請服務
- 產品介紹
日置HIOKI ST5680EOL 直流耐壓絕緣電阻測試儀
為電池的安全測試提供更優化的檢測方案，通過波形分析提升電池的檢測品質
● 準確檢查絕緣性能，驗證電池和電機質量
● 通過波形和數值顯示有助于優化生產工序、對收回的不合格產品進行分析、宣傳檢查的可靠性
● 防止因電弧放電導致微小故障品流出
● 防止誤判導致的復測
● 支持廣泛的國際標準。搭載BDV（絕緣擊穿電壓）測量功能。
專用于直流耐壓測試的高配置機型
這是提供更優化的檢測品質的直流耐壓絕緣電阻測試儀ST5680EOL的介紹。其性能可以支持各個國際標準的測試條件，應對所有的直流耐壓測試。

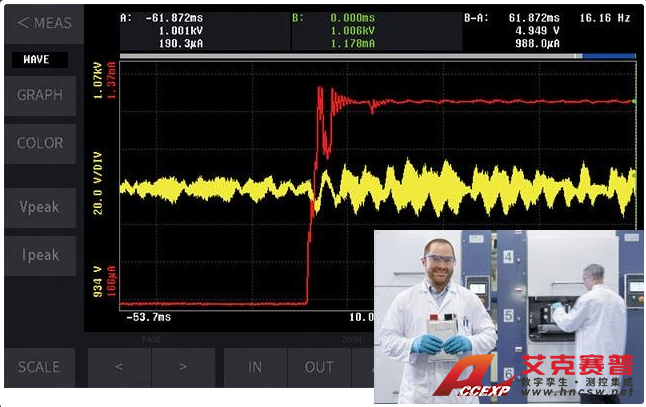

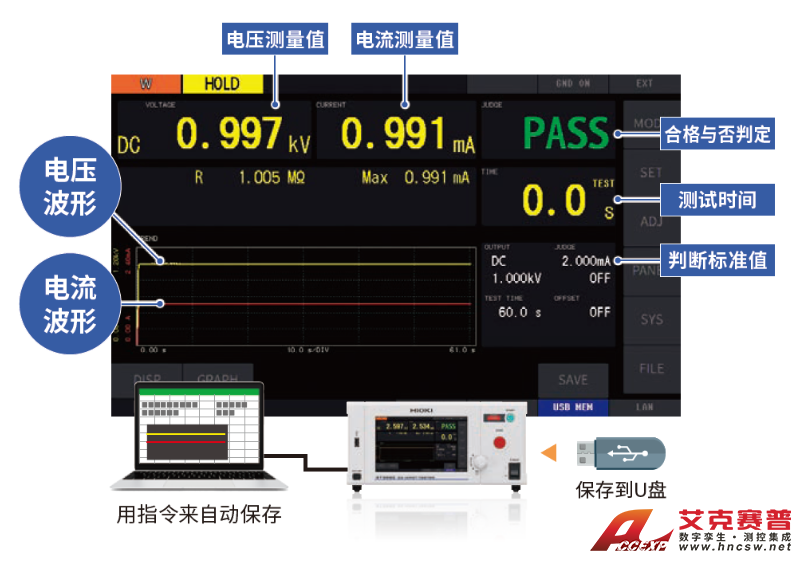

使用波形和數值驗證絕緣性能【波形顯示功能】
ST5680EOL是能夠基于各種安全標準進行直流耐壓測試和絕緣電阻測試的測試儀。
不僅可以進行PASS/FAIL的合格與否判定，也可以顯示、記錄測試時的輸出電壓波形和泄漏電流波形。
將測試可視化分析，有助于檢查的溯源。
波形顯示的優點
有助于優化生產工序
通過分析檢查時的波形，可以推斷出生產工序中的不良因素。通過查明不良因素，優化生產工序，從而能夠提高生產效率。
有助于對收回的不合格產品進行分析
可以把收回的不合格品與當初出廠檢測時的波形做比對。通過優化合格品的判定標準，進一步提高生產質量。
有助于宣傳檢查的可靠性
波形的記錄管理有利于檢查的可溯源性，構筑更高品質的檢查體系，可以提升客戶的信任。

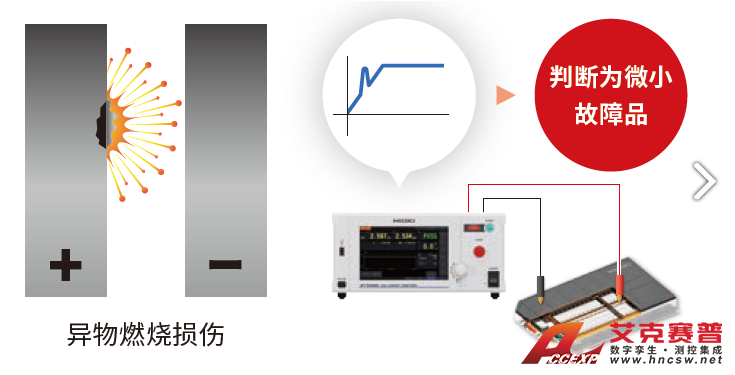

防止因電弧放電導致微小故障品流出[【電弧放電檢測功能】
可以檢測因為焊接毛刺或粉塵異物等原因發生的電弧放電。
將引起輕微絕緣不良的產品判斷為微小故障品，可以防止出廠后因發熱原因引起的火災事故或故障等風險。

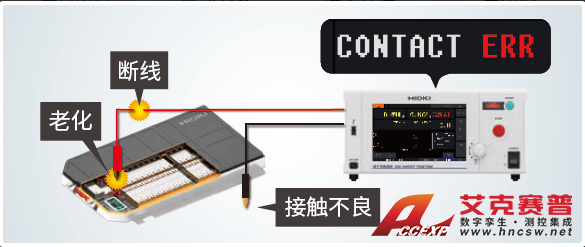

防止誤判導致的復測【接觸檢查功能】
通過測量端子間的電容（雜散電容、被測物的電容），能判斷是否正確連接檢測對象。
防止將不合格品誤判為合格品
?測試中測試線脫落的情況
?測試部位間電阻增加的情況
例：測試線的老化、治具或高壓繼電器的老化等
可以輕松使用
?利用兩端子可以實現簡單的接線
適用于電池、電機、電子零件等的耐壓測試

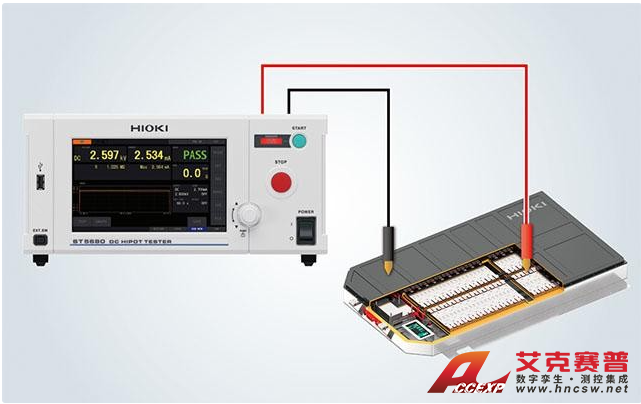

ST5680EOL是向測試對象輸出高電壓，測試絕緣性能的測試儀。可以對從電子設備、電子零件、材料等的研究開發到生產線的廣泛對象進行安全測試。在電池中，用于電池模組、電池包、電芯的電極和外殼間的耐壓測試。

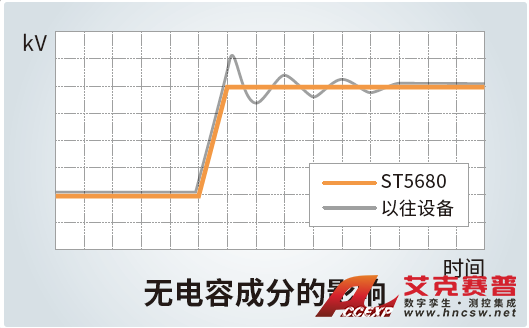

可以在不考慮電容成分的情況下進行測試
就算是測試對象含有電容成分的情況下，因為有不易發生過沖的設計，不會對測試對象輸出超過設置電壓的電壓，所以可以放心進行測試。
另外，通過配合延遲時間的設置，也可以不對充電電流流動的時間進行判斷，從而防止誤判。
※可測量的最大靜電電容量值200 nF (測量更大的電容值可能會導致測量時間變長，或者測量值的偏差變大。 ）

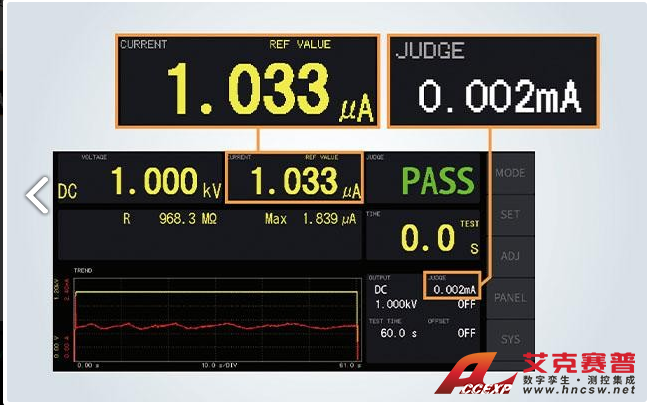

最小分辨率0.001 μA的高精度判定
隨著電池和電機等絕緣性能的提高，對判斷耐壓測試合格與否的電流值設置要求也越來越高，要求設置為更小的電流。如果使用分辨率低的耐壓測試儀，則無法準確測量泄漏電流的測量值。ST5680EOL實現了最小分辨率0.001uA的高精度規格，因此可以正確測量微小的泄漏電流，判斷合格與否。

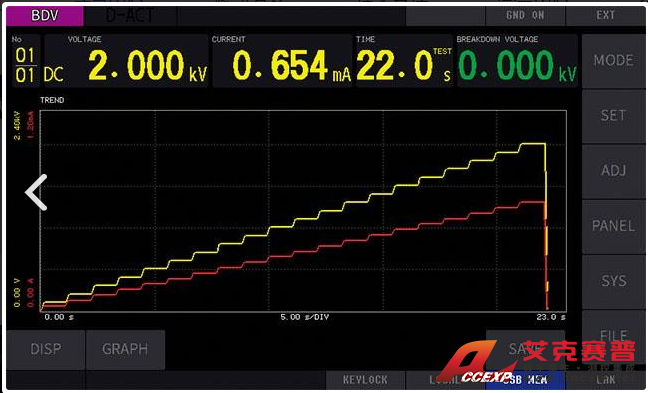

搭載BDV（絕緣擊穿電壓）測量功能
搭載了確認測試對象絕緣擊穿電壓的BDV（Break Down Voltage）功能 。
以一定速度提高輸出電壓，確認達到絕緣擊穿時的電壓。
測試方法按標準規定，有連續升壓測試和逐級升壓測試。
ST5680EOL兩種測試都可以實施。可用于電池開發時的性能評價(絕緣耐力評估)。
