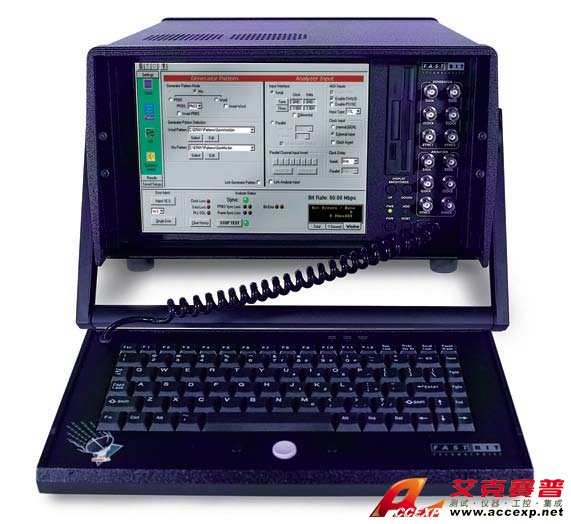

IFR FB100A 誤碼測試儀
名稱：誤碼率分析儀
品牌：
型號：
簡介：IFR FB100A 誤碼測試儀可用于接入幾乎所有商用的調制器和解調器（如moderm）或電視機項盒評估板。數據發生器和誤碼探測通過特別設計的多種‘POD’提供并行接口，IFR FB100A 誤碼測試儀具有多種電平選擇。時鐘和數據
申請服務
- 產品介紹
IFR FB100A 誤碼測試儀可用于接入幾乎所有商用的調制器和解調器（如moderm）或電視機項盒評估板。數據發生器和誤碼探測通過特別設計的多種‘POD’提供并行接口，IFR FB100A 誤碼測試儀具有多種電平選擇。時鐘和數據信號可由兩個補充的I/O接口編程定義特別的‘握手’要求（如DVALID，PSYNC），滿足異步接收機的要求。
IFR FB100A 誤碼測試儀是模塊化、可擴展、高數據速率的誤碼測試系統。具有DC到160Mb/s的數據傳輸速率，串行和/或并行數據接口，INSTALOKTM同步，靈活的接口可與大部分用戶的終端設備和測試板相聯，設置和操作簡單。
IFR FB100A 誤碼測試儀發生器具有偽隨機模式發生器和4Mb模式存儲空間，可以輸出偽隨機信號，也可以輸出具有有效載荷和頭部信息的幀結構信號。一旦模式建立后，可以通過串并轉換，通過‘POD’輸出8位并行信號，也可以直接輸出串行信號。
IFR FB100A 誤碼測試儀分析儀通過串行或并行輸入口接收被測部件的數據，與自身產生的模式比較。FastBit的INSTALOKTM 技術迅速解析接收的數據流的幀結構和有效載荷的同步。對于幀結構數據協議等復雜的模式，應用偽隨機數據和存儲模式的混合方式，可以提供快速幀結構/數據字頭部同步用于頭部，以及一個獨立的‘feed-forward’同步用于有效載荷。這樣提供了快速、獨立的有效載荷和頭部同步。分析儀還提供用戶獨立可編寫的4Mb內存，分析儀的數據流可以完全不同于發生器的數據。
IFR FB100A 誤碼測試儀提供對接收數據位、數據字、幀和塊的誤碼測試。塊的大小可以定義為從32位到全部4Mb模式長度。當分析儀的串口輸入測度數據字時，以字節寬度中斷（8位）。當分析儀的并口輸入時，每一個位可以被看作一個通道，每一位計算其誤碼，進行快速誤碼測試。對任何誤碼分析，都可以進行精確的測試。通過內部運算，可提供柱狀圖和圖表‘BER – Time’, 以及其它統計結果。
IFR FB100A 誤碼測試儀技術參數：
數據產生速率： 100bit/s – 160Mb/s
工作時鐘的頻率范圍：
串口DC-100MHz
8 并口每個DC-20MHz
內部時鐘源： 100Hz-100MHz
模式：
PRBS：27-1，211-1，215-1，220-1，223-1，
4Mbit Word
4Mbit 混合Word/PRBS，及其反碼
