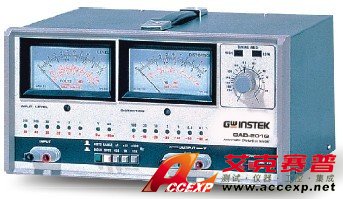

固緯 GAD-201G 自動失真測試儀
名稱：誤碼率分析儀
品牌：
型號：
簡介：固緯GAD-201G 自動失真測試儀是應用在測量信號的總體失真度， 測量范圍從20Hz 到20kHz， 最小滿刻度檔位為0.1%。GAD-201G 自動失真測試儀具有自動調諧、自動選檔和自動準位控制電路， 可省下煩雜的平衡調整、頻率調諧控制...
申請服務
- 產品介紹
固緯GAD-201G 自動失真測試儀是應用在測量信號的總體失真度， 測量范圍從20Hz 到20kHz， 最小滿刻度檔位為0.1%。GAD-201G 自動失真測試儀具有自動調諧、自動選檔和自動準位控制電路， 可省下煩雜的平衡調整、頻率調諧控制以及輸入準位設定控制的作業時間。GAD-201G 自動失真測試儀應用兩個指示表可同時進行準位和失真度的測量。在準位和失真度二者的測量中， 自動以簧片繼電器選擇適合的檔位。GAD-201G 自動失真測試儀也配有選擇固定頻率的功能， 此固定頻率的功能可適切地測量像FM/AM 收音機， 立體聲放大器， 錄音機等等的無線電設備的失真因子。GAD-201G 自動失真測試儀能更進一步提供兩個輸出： 一個是X 軸(輸入信號)， 另一個是Y 軸。這些輸出用于觀察輸入信號和總諧波波形。因此這些特征能簡易地測量"李薩如"(Lissajous)圖形的失真度并分析失真的精確度。
產品規格
失真度測量
失真度測量檔位： 滿 刻 度 檔 位 從 在 0.1%到100%共7 段檔位， 具有自動選文件的功能。
基 本 頻 率 文 件 位 ： 從20Hz 到20kHz 分三段連續可調，另有三段固定頻率可選擇： 400Hz 、1kHz 和10kHz， 誤差±1%。
輸入準位 ： 100mV rms 到300V rms。
基 本 諧 波 阻 波 比 例 ： 80dB 以上。
二 次 諧 波 精 確 度 ：基頻在20Hz 到20kHz 之間，可達±1dB之內。
剩余失真度 ： 小于0.03%。
最大的輸入電壓 ： DC+AC 峰值； 小于400V。
交流電壓測量
準 位 測 量 交 流 電 壓文件位：滿刻度從1mV 到300V rms 共12 段檔位， 具自動選文件功能。
分貝檔位 ： -60dB 到+50dB 每檔依次遞增10dB，
60dBm 到+50dBm 每檔依次遞增
10dBm。
分 貝 刻 度 ： -20dB 到+1dB(0dB=1V)，-20dBm 到+3.2dBm(0dBm=1mW，600Ω )。
精 確 度 ： 在 滿 刻 度 之 ±3%以內(頻率以1kHz 為基準)。
頻 率 響 應 ： 100mV 檔到300V 檔在±0.5dB 以內，
頻率范圍從20Hz 到200kHz。
1mV 檔到30mV 檔在±1dB 以內， 頻率范圍從20Hz 到200kHz。
殘 余 噪 聲 ： 在 輸 入 短 路 的 情 況 下 ， 小 于 10μ V。
輸 入 阻 抗 ： 100kΩ ±10%， 小于70pF(不平衡)。
輸出端子：
"X"輸出：在準位顯示表頭指示滿刻度的情形下，輸出約1V rms。
"Y"輸出： 在失真度顯示表頭指示滿刻度的情形下，輸出約500mV rms (全諧波信號輸出)。
輸 出 阻 抗 ： 約 600Ω 。
