Tektronix BSA125CPG 12.5Gb/s碼型發生器
名稱：誤碼率分析儀
品牌：
型號：
簡介：Tektronix BSA125CPG 12.5Gb/s碼型發生器為滿足XFP/XFI和OIF-CEI等最新標準所要求的誤碼率水平 為10-12 的模板性能評估，提供了一致性Contour 測試 Tektronix BSA125CPG ...
申請服務
- 產品介紹
Tektronix BSA125CPG 12.5Gb/s碼型發生器為滿足XFP/XFI和OIF-CEI等最新標準所要求的誤碼率水平 為10-12 的模板性能評估，提供了一致性Contour 測試
Jitter Map選件系統豐富的抖動解析-使用長碼型(如:PRBS31) 抖動三角形測量法
豐富的差分分頻時鐘輸出，提供儀器級的時鐘源
專利的錯誤定位分析技術
Tektronix BSA125CPG 12.5Gb/s碼型發生器抖動裕量(Margin)測試、抖動容限一致性模板測試
集合模板測試、抖動峰值、BER 輪廓和Q- 因子分析于一身 的物理層測試套件
可變深度的眼圖和模板測量s
集成的眼圖和BER 相關分析
應用
設計驗證包括信號完整性、抖動和時序分析
對高速串行系統、復雜設計的性能測試
Tektronix BSA125C 12.5Gb/s誤碼率分析儀工業高速串行數據流標準驗證、鑒定測試
設計/ 驗證高速I/O 組件和系統
信號完整性分析- 模板、峰值抖動、BER 輪廓、Jitter Map 和Q- 因子分析
設計/ 驗證光發射接收機
Tektronix BSA125CPG 12.5Gb/s碼型發生器 加壓力的電眼圖測試包括：
PCI Express
10/40/100 Gb 以太網
SFP+/SFI
XFP/XFI
OIF/CEI
Fibre Channel
Serial ATA I/O
USB 3.0

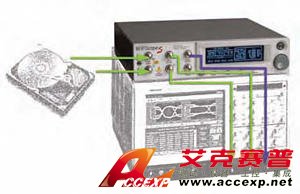

Tektronix BSA125CPG 12.5Gb/s碼型發生器在一臺儀器中同時提供生成和分析功能，根據當前的第二代和第三代串行標準進行接收機BER一致性測試。
Tektronix BSA125CPG 12.5Gb/s碼型發生器集成壓力發生器，進行壓力眼圖靈敏度(SRS)和抖動容限一致性測試 可以在運行過程中改變測試信號的數據速率、施加的壓力和數據碼型，而且相互獨立；支持各種信號變化，測試芯片組/系統靈敏度。
集成BER相關眼圖分析，PCI Express、USB、SATA和其它串行標準測試通過/失敗模板 與其它BERT不同，提供了用戶熟悉的測試結果眼圖，對比特定標準模板，增強調試體驗。
PRBS信號誤碼定位和BER輪廓分析，速率高達26 GB/sec 從BER角度迅速了解信號完整性。誤碼定位功能提供了詳細的BER碼型靈敏度，加快識別確定性BER誤碼與隨機性BER誤碼。
選配抖動地圖，提供了快速抖動分解及DUT輸入準確壓力校準功能。 三角測量技術，為確定長碼型PRBS31抖動構成提供了快速高效的方法。圖形表示使得抖動分析更全面，使用起來更簡單。
選配數字預加重處理器，在碼型發生器提供的數據上實現用戶控制的預加重功能。 使用PCI Express, 10GBASE-KR, SATA, 40GBASE-KR4, 100GBASE-CAUI等標準信號進行測試
選配時鐘恢復單元，提高了高達28.6 Gb/s的時鐘恢復功能 根據高速串行標準和通信系統標準，進行一致性測試和準確的眼圖分析。
| 型號 | 最大比特率 | 帶壓力眼圖 – SJ, RJ, BUJ, SI | 類型 |
| BSA260C/260CPG | 26 Gb/s | Opt. STR | 信號發生器/ 分析器 |
| BSA175C/175CPG | 17.5 Gb/s | Opt. STR | 信號發生器/ 分析器 |
| BSA125C/125CPG | 12.5 Gb/s | Opt. STR | 信號發生器/ 分析器 |
| BSA85C | 8.5 Gb/s | Opt. STR | 信號分析器 |
| 主要特點 | 優點 |
| 碼型生成和誤碼分析，高速BER測量，高達26 Gb/s | 在一臺儀器中同時提供生成和分析功能，根據當前的第二代和第三代串行標準進行接收機BER一致性測試。 |
| 集成壓力發生器，進行壓力眼圖靈敏度(SRS)和抖動容限一致性測試 | 可以在運行過程中改變測試信號的數據速率、施加的壓力和數據碼型，而且相互獨立；支持各種信號變化，測試芯片組/系統靈敏度。 |
| 集成BER相關眼圖分析，PCI Express、USB、SATA和其它串行標準測試通過/失敗模板 | 與其它BERT不同，提供了用戶熟悉的測試結果眼圖，對比特定標準模板，增強調試體驗。 |
| PRBS信號誤碼定位和BER輪廓分析，速率高達26 GB/sec | 從BER角度迅速了解信號完整性。誤碼定位功能提供了詳細的BER碼型靈敏度，加快識別確定性BER誤碼與隨機性BER誤碼。 |
| 選配抖動地圖，提供了快速抖動分解及DUT輸入準確壓力校準功能。 | 三角測量技術，為確定長碼型PRBS31抖動構成提供了快速高效的方法。圖形表示使得抖動分析更全面，使用起來更簡單。 |
| 選配數字預加重處理器，在碼型發生器提供的數據上實現用戶控制的預加重功能。 | 使用PCI Express, 10GBASE-KR, SATA, 40GBASE-KR4, 100GBASE-CAUI等標準信號進行測試 |
| 選配時鐘恢復單元，提高了高達28.6 Gb/s的時鐘恢復功能 | 根據高速串行標準和通信系統標準，進行一致性測試和準確的眼圖分析。 |
