JDSU SmartClass E1 2M誤碼測試儀
名稱：誤碼率分析儀
品牌：JDSU
型號：SmartClass E1
簡介：JDSU SmartClass E1 2M誤碼測試儀具有智能自動配置（AutoConfig）特性和一個大的便于讀取結果的彩色屏幕，為運營商和承包商現場技術人員提供重量輕、堅固耐用、電池供電的測試儀。JDSU SmartClass E1 2M...
申請服務
- 產品介紹

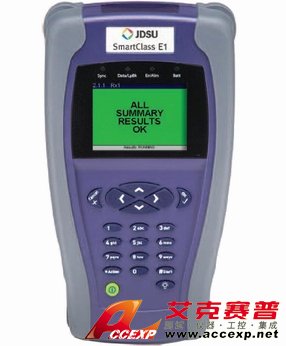

JDSU SmartClass E1 2M誤碼測試儀具有智能自動配置（AutoConfig）特性和一個大的便于讀取結果的彩色屏幕，為運營商和承包商現場技術人員提供重量輕、堅固耐用、電池供電的測試儀。
JDSU SmartClass E1 2M誤碼測試儀是用于安裝和開通E1和數據通信業務的手持現場測試儀，為E1和數據通信信號分析提供多種測試模式。
JDSU SmartClass E1 2M誤碼測試儀主要特性：
● 易于使用，重量輕，結構堅固，適用于 E1/數據通信的業務安裝和維護
● 具有智能化的自動配置（AutoConfig）功能，大大減少對現場技術人員的培訓
● 和PC機軟件配套使用，可以下載結果用于生成報告
● 提供額外的E1和數據通信測試功能（具有可選軟件）
● 包括事件日志和直方圖，用于排除故障
● 能夠通過雙E1端口進行雙向監控和故障排除
● 支持多種語言，提供彩色圖形用戶界面（GUI）
● 支持 G.703 同向、反向與集中式接口測試
JDSU SmartClass E1誤碼儀應用E1
• 端接、監測、橋接與本地環回模式
• G.703– 2Mbit/s測試
• 2M (Bulk)，nx64kbit/s BERT
• G.821, G.826 與 M.2100性能
• 音頻監測（VF 分路）
• 頻率偏移
• VF 電平與頻率測試，VF音頻插入
• E1 信號電平測試
• ABCD/Sa監測
• 環路延時
• 告警（故障）與誤碼（異常）插入
• 脈沖模板分析（可選項）
• 抖動測試（可選項）
• MFC-R2（可選項）
數據通信
• DTE仿真、DCE仿真和監測模式
• X.21、V.24（RS-232）、V.35、V.36（RS-449）、EIA-530接口選項
• 環路時延
• 幀中繼（可選項）
• G.703同向、反向與集中式接口測試
其他
• VT-100終端仿真（可選項）
• 遠程控制（可選項）
JDSU SmartClass E1 2M誤碼測試儀技術指標
E1電路測試
• 接口
雙RJ-48端口（端口1 RX/TX,端口2 僅RX）
120平衡式 RJ-48(缺省配置)
120平衡式 CF,75 歐非平衡式BNC（通過適配器電纜）
• 線路代碼： AMI,HDB3
• Tx時鐘： 內部時鐘；恢復時鐘；外部時鐘（通過端口2的適配電纜）
• Tx頻率偏移量：±100ppm，間隔為1ppm
• 幀結構： 非成幀，PCM31,PCM31C,PCM30,PCM30C
• 測試模式： 端接，監測，橋接，本地環回
2M（Bulk），n×64kbps BERT
• 自動配置（AutoConfig ）成幀模式
• LED指示器：SYNC,ALARM,ERROR,DATA,LPBK,BATT
• 性能分析
G.821,G.826與M.2100
ABCD/Sa監測
環路延時
• 測試碼型
全1，全0
1：1，1：3（1In4），1：4（1In5），1：7（1In8）
63（26-1），511（29-1），2047（211-1）
ITU：INV215-1，215-1，INV220-1，220-1，INV223-1，223-1
QBF,QRSS,LIVE
用戶位碼型（3到32比特）
用戶字節碼型（1到64字節）
• 結果分析
丟失告警，LOS秒
誤碼計數，誤碼率，時鐘滑碼，幀滑碼，LOF告警，LOF秒，AIS告警，AIS秒，RDI告警，RDI
秒，MF RDI秒
FAS誤碼計數，FAS誤碼率，FAS字誤碼計數，MFAS字誤碼計數，MFAS字誤碼率，CRC誤碼
計數，CRC誤碼率，CRC同步丟失計數
FAS同步丟失計數，MFAS同步丟失計數，遠端誤塊計數，NFAS字，MFAS字，NMFAS字Si位
A位，Sa位序列（Sa4-Sa8）
TSE/位誤碼計數，TSE/誤碼率，誤塊計數
碼型滑碼，碼型滑碼秒
碼型同步丟失計數，碼型同步丟失秒，環路延時（us），經過時間，時間，日期/時隙Rx字節，
時隙信令數據
• 誤碼（異常）插入
2M 代碼 單個插入
2M FAS 單個，2個，3個，4個
2M MFAS 單個，2個
2M CRC 單個
BERT 碼型滑碼 單個
E-Blt/REBE 單個
Blt(TSE) 單個速率1e-2,1e-3,1e-4,1e-5,1e-6,1e-7,多個1到50
• 告警（故障）插入
LOS
丟失幀（LOF）
AIS
RDI/FAS Dist
MF AIS
MF RDI/MFAS Dist
• VF 測試
VF 電平與頻率測試
VF音頻插入 404Hz，1004Hz，2713Hz，2804Hz
-13.0dBm，-3.0dBm，0.0dBm，3.0dBm
VF 分路到內置揚聲器
• 脈沖模板（可選項）
結果：脈沖波形圖
G.703 模板：通過/失敗
脈沖寬度分辨率：2.75ns
• 抖動測試（可選項）
測試模式：端接、監測、橋接
測試方式：
手動抖動測試；
最大抖動容限測量（MTJ) ；
快速抖動容限測量（FMTJ)；
抖動傳函測量(JTF)
數據通信電路測試
• 接口
X.21, V.24 (RS232), V.35, V.36 (RS449), 和EIA-530
G.703同向、反向和集中式接口（通過適配器電纜）
• 數據速率（仿真和監測）
X.21 同步 50 bps - 10 Mbps
V.24 (RS232) 異步 50 bps - 128 kbps
V.24 (RS232) 同步 50 bps - 128 kbps
V.35 同步 50 bps - 2048 kbps
V.36 (RS449) 同步 50 bps - 10 Mbps
EIA-530 同步 50 bps - 10 Mbps
• 幀中繼（可選項）
接口：數據通信
測試模式： 終端和監測 (UNI-U, UNI-N, NNI)
鏈接管理： 自動探測 (默認)，ANSI T1.617 Annex D,，ITU-T Q.933，Annex A,，LMI Rev 1,無
DLCI ： 0 – 1023
鏈接跟蹤： 簡短，冗長，文本，十六進制，文本和十六進制
長幀： 5-9999
• 加載測試
CIR 測試（加載） ：關，固定，突發, Ping
CIR 固定速率： 1 – 10,000 kbit/s
幀長度： 5-9999
有效負載： 序列，用戶1，用戶2，序列+用戶
控制位： FECN, BECN, DE, C/R
突發設置： Tx時間，空閑時間
• PING
設置： 源IP地址，目的IP地址，ARP， Ping長度
封裝： NLPID，以太網類型
• 結果分類
幀中繼（DLCI，鏈接，Ping, LMI, DLCI列表，跟蹤）和數據通信
美國JDSU SmartClass E1誤碼儀訂貨信息
SmartClass E1系列
CSC-E1-P1
SmartClass E1包
CSC-E1-P4
SmartClass E1完全包 （抖動、脈沖波形）
SmartClass E1和數據系列
CSC-E1DC-P1
SmartClass E1 Datacom包(不包括軟件選件)
CSC-E1DC-P2
SmartClass E1 Datacom脈沖波形和幀中繼包(包括脈沖波形和幀中繼軟件選項)
CSC-E1DC-P3
SmartClass E1 Datacom高級包(包括脈沖波形，MFC-R2，幀中繼，VT-100 軟件選項)
CSC-E1DC-P4
SmartClass E1 Datacom脈沖波形，抖動包(包括脈沖波形和抖動軟件選件)
CSC-E1DC-P5
SmartClass E1 Datacom全包 (包括脈沖波形，抖動，MFC-R2，幀中繼，VT-100 軟件選項)
