JDSU MTS-6000 光纖OTDR測試儀
名稱：光時域反射儀
品牌：
型號：
簡介：JDSU MTS-6000 光纖OTDR測試儀具有模塊化的設計，能夠提供廣泛的測試功能，JDSU MTS-6000 光纖OTDR測試儀具有40多個不同的光纖模塊用于各種類型的應用。JDSU MTS-6000 光纖OTDR測試儀與大部分客戶目...
申請服務
- 產品介紹

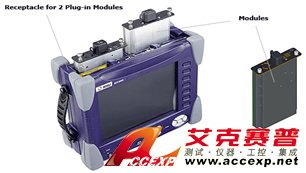

JDSU MTS-6000 光纖OTDR測試儀具有模塊化的設計，能夠提供廣泛的測試功能，JDSU MTS-6000 OTDR測試儀具有40多個不同的光纖模塊用于各種類型的應用。JDSU MTS-6000 光纖測試儀與大部分客戶目前現有的光纖模塊產品系列兼容，技術人員可以現場在MTS-8000多網絡測試儀平臺與MTS-6000之間更換插拔模塊，無需其它的工具。
JDSU MTS-6000功能特點：
結構緊湊，重量輕，高度集成
已經可以支持40多個應用模塊
有IL/ORL、OTDR、PMD、CD 或WDM 插拔模塊選擇
與MTS-51001和MTS-8000的插拔模塊兼容
帶有內置的VFL、功率計、LTS與視頻檢查顯示選件，具有全面的連接檢查功能
內置的光話機選件用于使用光纖通話
話機中的數據模式能夠對兩個遠端單元進行配置、測試與結果采集
在嚴酷度、跌落測試、擴展電池壽命等方面超過Telcordia 的技術指標
JDSU MTS-6000結構緊湊，高度集成：
MTS-6000 的多功能性使得它能夠解決FTTx／接入網／城域網或者速度為10 Gb/s 與40 Gb/s 的長途／快捷網。
內置VFL、功率計、LTS、話機／數據以及視頻檢查顯微鏡選件（同時）
在一個模塊內具有插入損耗（IL）與光回損（ORL）功能（雙向）
在一個模塊內具有光時域反射計（OTDR）與色散（CD）功能
在一個模塊內具有極化模式色散（PMD）,波分復用（WDM）與光譜衰減（SA）功能
JDSU MTS-6000寬范圍的測試應用：
對點到點網絡執行端到端連接性測試，包括對PON進行分段測試（不帶有分束器）
解決方案：帶有1310/1550 nm 波長的MM、SRe、DR 或HD OTDR 模塊的MTS-6000
對PON 的端到端連接性測試，包括分束器性能測試
解決方案：帶有1310/1490/1550 nm波長的VLR OTDR 模塊的MTS-6000以及選件VFL、功率計與視頻檢查顯微鏡
在線維護與故障查找而不引起業務中斷
解決方案：帶有1625 nm 波長OTDR 模塊的MTS-6000
端到端連接性與光纖熔接特性測試
解決方案：帶有1310/1550/1625 nm 波長的HD 或VLR OTDR 模塊的MTS-6000以及選件VFL、
功率計與視頻檢查顯微鏡
端到端連接性與光纖熔接特性測試
解決方案：帶有1310/1550/1625 nm 波長的UHD OTDR 模塊的MTS-60001550 nm 波長的動態范圍為50 dB
高速傳輸系統中光纖的損耗／色散特性測試
解決方案：帶有PMD、CD/ODTR 或OFI 模塊的MTS-6000
光纖特性測試并驗證其承載多個信道的適用性（水峰）
解決方案：帶有1383 nm 波長的VLR OTDR模塊的MTS-6000采用組合的PMD/WDM/SA 模塊
未來所開發的新技術
解決方案：具有JDSU 新應用模塊的MTS-6000
JDSU MTS-6000應用：
JDSU已經開發出寬范圍的現場可替換OTDR 模塊，適用于任何網絡類型上的任何應用。JDSU提供了30 多個OTDR模塊，用于對任意多模或單模網絡進行測試與故障查找。MTS-6000 具有JDSU的業界領 先的50 dBUHD OTDR 模塊。
JDSU MTS-6000高性能：
JDSU OTDR 模塊產品系列是產業內的性能參考。MTS-6000具有新的VLR 以及UHD OTDR 模塊，它能夠提供：
業內最好的光學技術指標
最高的動態范圍（1550 nm 波長為50 dB）
最短的事件盲區（對于VLR模塊為80 cm）
業內最好的數據采樣速度
JDSU MTS-6000快速而精確的故障查找：
快速檢測斷點／故障
精確的故障定位
一鍵式自動測試
無需特定的設置
距離、損耗與ORL 測試
JDSU MTS-6000用于端到端開通的理想儀表：
需要執行OTDR 雙向測試以便獲得真正的、精確的熔接損耗讀數。JDSU已經開發出一個創新的自動雙向分析功能，此功能被直接集成在MTS-6000 平臺上，至少比傳統的雙向分析所需要的時間節約了50%。
真正的熔接損耗測試。
揭示在一個方向上被盲區所隱藏的事件。
通過采用相同的設置，消除了操作員的錯誤。
光纖連接性自動檢查。
采用正確的參數立即進行跡線對齊。
|
模 塊
|
短距離模塊VSRE
|
中距離模塊SRE
|
長距離模塊LR
|
超長距離模塊VHD
|
|
波 長
|
1310/1550nm
（±20nm）
|
1310/1550nm
（±20nm）
|
1310/1550nm
（±20nm）
|
1550nm
（±20nm）
|
|
脈沖寬度
|
10ns to 10μs
|
10ns to 10μs
|
10ns to 20μs
|
10ns to 30μs
|
|
動態范圍
|
31/29
|
34/32
|
43/41
|
50
|
|
事件盲區
|
0.8m
|
0.8m
|
0.8m
|
0.8m
|
|
衰減盲區
|
10m
|
10m
|
15m
|
15m
|
|
1 MTS6000主機
|
|
臺
|
1
|
|
2 TFT彩色顯示屏
|
|
個
|
1
|
|
3 USB接口
|
|
個
|
1
|
|
4 鋰離子電池
|
|
塊
|
1
|
|
5 AC電源線
|
|
根
|
1
|
|
6 交流適配器/ 充電器
|
|
個
|
1
|
|
7 雙波長1310/1550nm,單模34/32dB光模塊
|
8126SRE
|
塊
|
1
|
|
8 中文操作手冊
|
|
本
|
1
|
|
9 英文操作手冊
|
|
本
|
1
|
|
10 便攜軟包
|
|
個
|
1
|
|
11 校驗證書
|
|
張
|
1
|
