中茂 Chroma 被動元件測試解決方案
2015-08-13

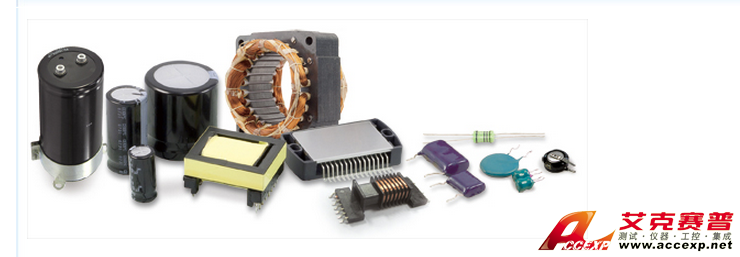

中茂 Chroma 被動元件測試解決方案除了檢測電容、電感及電阻等基本被動元件外，也可檢測由這些元件組合而成或具有相近特性之各式電子零組件，前者包含各式繞線元件、通訊及電源濾波器等，后者則包含開關、連接器、導線、金屬材料、介電材料、磁性材料及半導體元件等。中茂 Chroma 被動元件測試解決方案不僅能針對這些被測物之特性做分析，對于整體應用方式如自動化生產檢驗、進出料檢驗、品保驗證、研發分析等，也可進行最佳化的設計，滿足客戶對低成本高效率之要求。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 被動元件測試解決方案的選型,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 被動元件測試解決方案的選型,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。
中茂 Chroma 被動元件測試解決方案廣泛應用于各式電力電子產品的領域：
Ÿ 切換式電源供應器
Ÿ 發光二極體驅動電路
Ÿ 光伏模組與光伏逆變器
Ÿ 純電動車、混合電動車與插電式混合電動車
被動元件測試解決方案：
Ÿ 電氣特性參數量測：電感、電容、直流電阻、交流電阻、阻抗、損失因素、品質因素、漏電流、絕緣電阻等。
Ÿ 信賴性與壽命測試：直流重迭測試、功率損失測試、漣波電流測試、高頻耐流測試、高頻耐壓測試、溫升測試等。
中茂 Chroma 被動元件測試解決方案的產品選型指南：
LCR表 / 自動變壓器測試系統

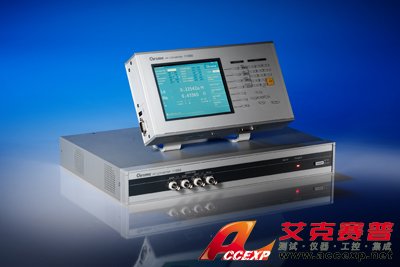

- Model 11050 高頻 LCR 表
- Test frequency: 1kHz~10MHz
- Basic accuracy: 0.1%
- Measurement time: 15ms
- Standard RS-232, Handler, and USB storage I/F, optional GPIB, LAN I/F
- Model 11021/11021-L LCR表
- 測試頻率: 100, 120, 1k, 10kHz (11021) / 1k, 10k, 40k, 50kHz (11021-L)
- 基本量測準確度 : 0.1% (11021) / 0.2% (11021-L)
- 量測速度快: 75ms
- Standard RS-232 I/F, optional GPIB & Handler I/F
- Model 11022/11025 LCR表
- 測試頻率: 50, 60, 100, 120, 1k, 10k, 20k, 40k, 50k, 100kHz
- 基本量測準確度 : 0.1%
- 量測速度快: 21ms
- Standard RS-232, GPIB, and Handler I/F
- Model 1062A/1075 精密LCR表
- 測試頻率: 40Hz~200kHz, 30 steps (1061A/1062A) / 20Hz~200kHz (1075)
- 基本量測準確度 : 0.1%
- 量測速度快: 55ms
- Optional GPIB & Handler I/F (1062A/1075)

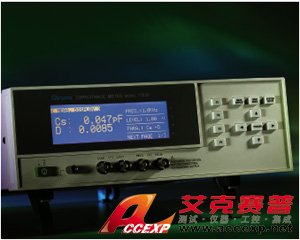

- Model 11020 電容表
- 測試頻率: 100, 120, 1kHz
- 基本量測準確度 : 0.1%
- 量測速度快: 5ms
- Standard Handler I/F

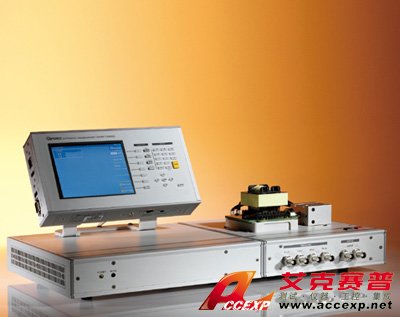

- Model 13350 自動變壓器測試器
- 測試頻率: 20Hz~200kHz
- 基本量測準確度 : 0.1%
- Optional fixtures for different applications: 20ch scan unit, 80ch scan box, and C.T. test fixture
- Standard RS-232, USB storage I/F, optional LAN & USB-H I/F

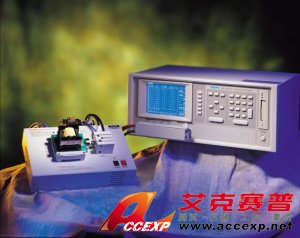

- Model 3250/3252/3302 自動變壓器測試系統/自動零件分析儀
- 測試頻率: 20Hz~200kHz (3250/3252) / 20Hz~1MHz (3302)
- 基本量測準確度 : 0.1%
- Optional 20ch scan box
- Standard RS-232, Handler I/F, optional GPIB I/F only for LCR function

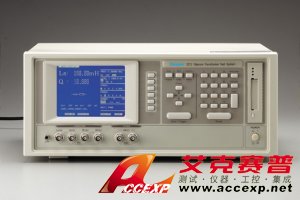

- Model 3312 通訊變壓器測試系統
- 測試頻率: 20Hz~1MHz
- 基本量測準確度 : 0.1%
- Test items for telecommunication transformer inspection
- Standard RS-232, Handler I/F, optional GPIB I/F only for LCR function

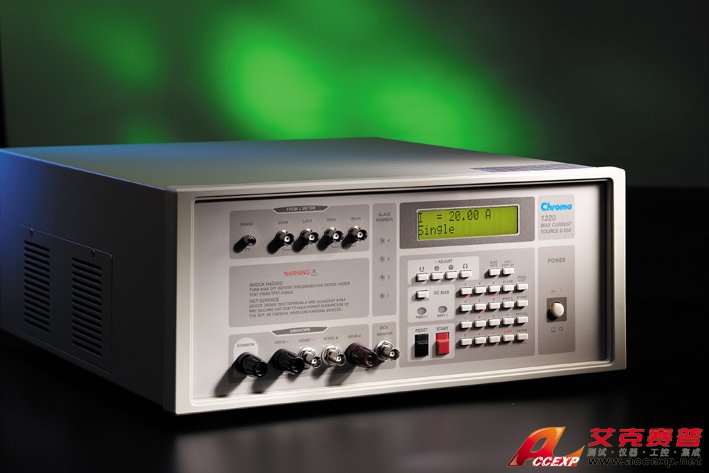

- Model 1310/1320/1320S/1320-10A 直流重疊電流源
- 頻準響應: 20Hz~200kHz (1310) / 20Hz~1MHz (1320/1320S/1320-10A)
- 輸出功能: 0.001A~10.00A (1310/1320-10A) / 0.001A~20.00A (1320/1320S)
- Directly controlled by LCR meter 11022/11025/3252/3302 (1320/1320S/1320-10A)
- Standard GPIB and Handler I/F

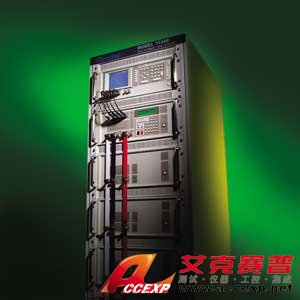

- Model 11300 直流重疊測試系統
- 頻準響應: 20Hz~1MHz
- 輸出功能: up to 300.0 A by 20.00 A modules
- 輸出功能 accuracy: 3%
- Windows based software for curve analysis
- Model A132501 變壓器自動掃描測試盒之治具選項
- 多種尺寸可選的測試治具
電解電容測試器
- Model 11200 電容漏電流/絕緣電阻表
- 直流電壓: 1.0V~650V / 800V
- 充電電流: 0.5mA~500mA
- 漏電流測試: 0.001uA~20.00mA
- Standard RS-232 I/F, optional GPIB & Handler I/F
- Model 11800/11801/11810 漣波電流測試器
- 測試頻率: 100, 120, 400, 1kHz (11800) / 20kHz~100kHz (11801) / 20kHz~1MHz (11810)
- 漣波電流 & 電壓: 10A, 90V & 30A, 30V (11800) / 10A, 15V (11801/11810)
- 直流電壓: 0V~500V
- Standard RS-485 I/F
- Model 13100 電解電容分析儀
- C meter / leakage current meter / foil WV tester 3 in 1
- Optional 10ch scan box
- Windows based software for statistical analysis
- Standard RS-232 I/F
高頻交流測試器

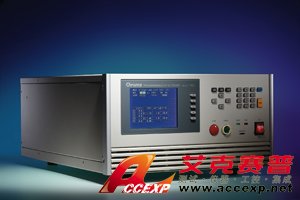

- Model 11802/11803/11805/11890/11891 可程序高頻交流測試器
- 測試頻率: 20kHz~200kHz (11802/11890/11891) / 10kHz~200kHz (11805) / 20kHz~1MHz (11803)
- Maximum output power: 500VA (11802/11890/11891) / 800VA (11803) / 1kVA (11805)
- Optional voltage / current step-up modules
- Standard RS-485 I/F
毫歐姆表

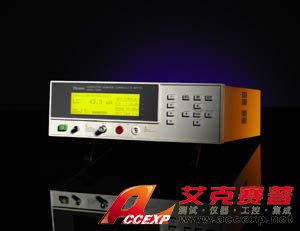

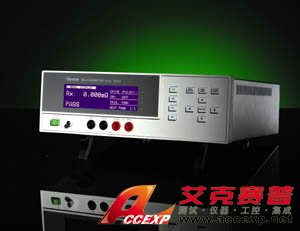

- Model 16502 毫歐姆表
- Test signal: DC / pulsed
- 基本量測準確度 : 0.05%
- 量測速度快: 65ms
- Standard RS-232 I/F, optional GPIB & Handler I/F
組件測試掃描儀

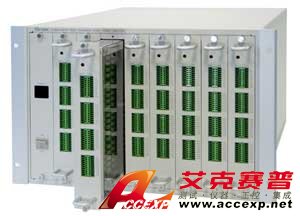

- Model 13001 組件測試掃描儀
- Optional 40ch scan module and slave unit
- Support 8 slots for module plug-in, up to 320ch per unit
- Support 8 slave unit for connecting to master unit
- Standard RS-232, GPIB, and USB I/F
頻率響應分析儀

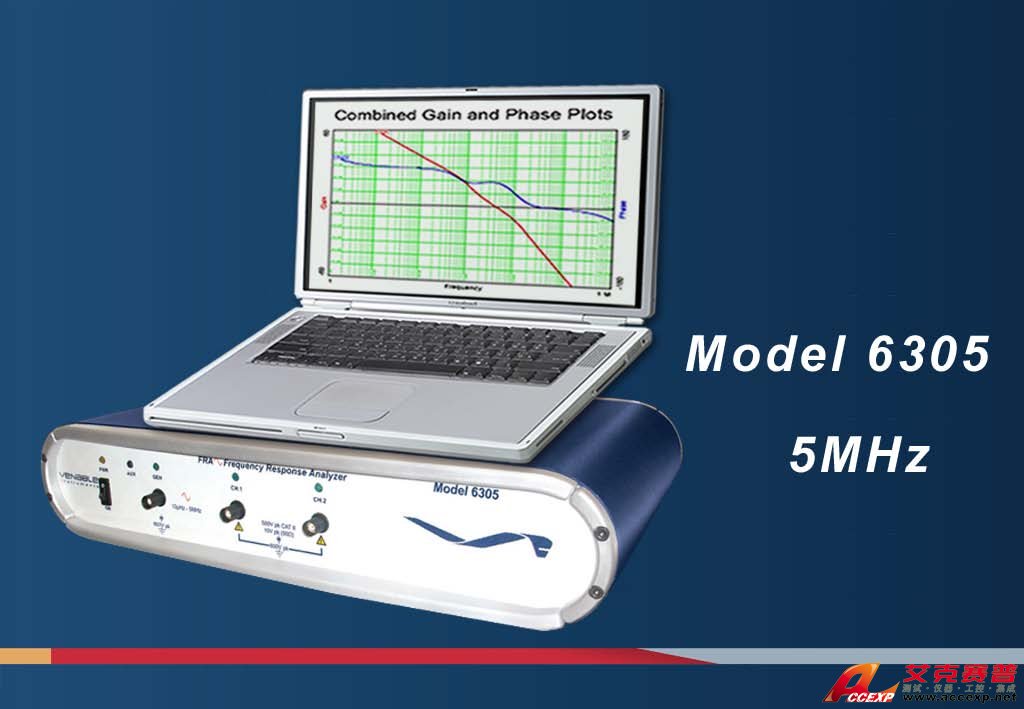

- Model 6305 頻率響應分析儀
被動元件自動測試系統

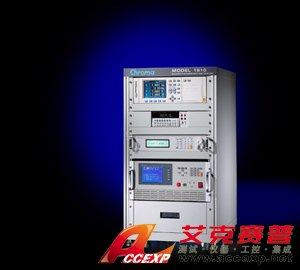

- Model 1810 磁性組件測試系統
- 測試頻率: 20kHz~1MHz
- Multiple modules for different voltage and current output
- DC bias current: up to 60A
- Windows based software for electrical characteristic analysis

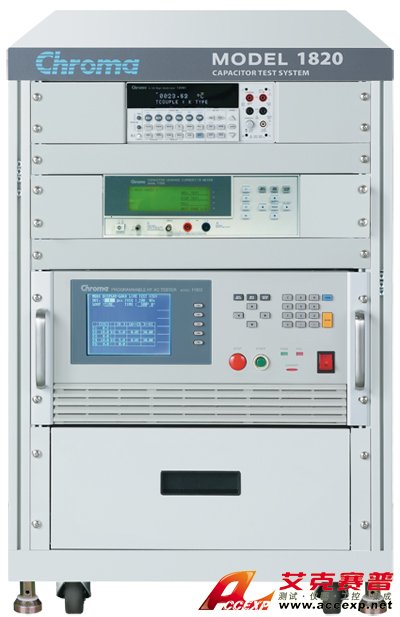

- Model 1820 電容測試系統
- High frequency sine wave current:10kHz~200kHz
- DC bias voltage : 3000V max.
- Capacitor endurance & temperature rising test
- Capacitor withstanding current test (frequency sweep)

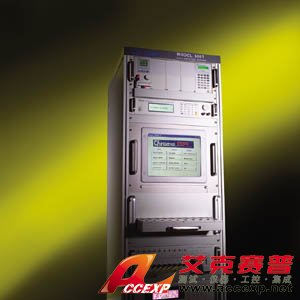

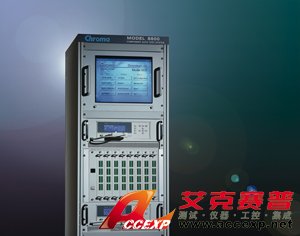

- Model 8800 組件自動測試系統
- Support instruments with GPIB, RS-232, or RS-485 I/F
- Windows based software with open architecture
- Test items and test programs editable by users
- Comprehensive analyzing tools for report generating
- Model 8801 電氣二重層電容自動測試系統
- Measurement function: C, IR, and ESR
- 10ch scanner for reducing test time
- Windows based software with open architecture
- Model 8802 電氣二重層電容漏電流監控系統
- Modular design with 20ch leakage current monitoring boxes
- Up to 200ch with 10 boxes per system
- Windows based software for controlling multiple systems
- Model 1850 series 電氣二重層電容自動測試系統

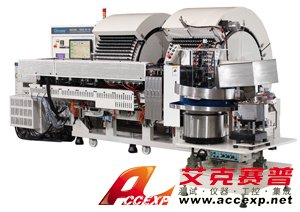

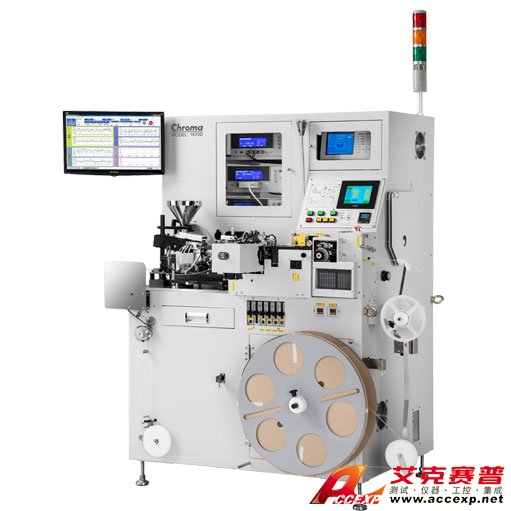

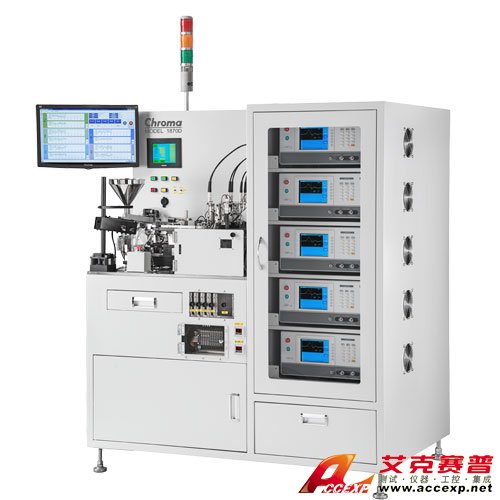

- Model 1870D 高頻電感測試包裝機
- 為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要 求，Chroma 1870D 為這一類客戶的需求，提供了快速的測試包裝，及精確的品質監控。
- Model 1871 電感層間短路自動測試系統
- 為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要求，Chroma 1871 為這一類客戶的需求，提供了快速的層間短路自動測試，及精確的產品品質監控。
- 5站/2站高速測試
- 專利測試探頭
- 最高產能1,200pcs/min.
- 多功能統計分析軟體
微型晶片電感生產測試
- Model 1870D 高頻電感測試包裝機
- 為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要 求，Chroma 1870D 為這一類客戶的需求，提供了快速的測試包裝，及精確的品質監控。
- Model 1871 電感層間短路自動測試系統
- 為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要求，Chroma 1871 為這一類客戶的需求，提供了快速的層間短路自動測試，及精確的產品品質監控。
- 5站/2站高速測試
- 專利測試探頭
- 最高產能1,200pcs/min.
- 多功能統計分析軟體
- Model 11050 高頻 LCR 表
- Test frequency: 1kHz~10MHz
- Basic accuracy: 0.1%
- Measurement time: 15ms
- Standard RS-232, Handler, and USB storage I/F, optional GPIB, LAN I/F
- Model 16502 毫歐姆表
- Test signal: DC / pulsed
- 基本量測準確度 : 0.05%
- 量測速度快: 65ms
- Standard RS-232 I/F, optional GPIB & Handler I/F

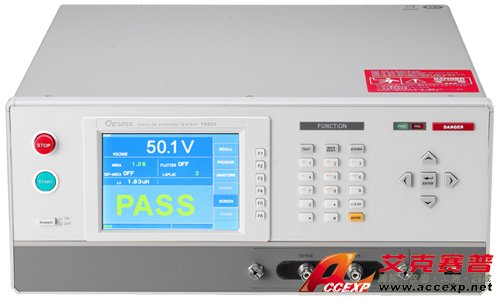

- Model 19301A 繞線元件脈沖測試器
- Wide range inductance test application(0.1uH~100uH).
- Impulse Winding Test high sampling rate(200MHz).
- Contact check & test voltage compensation by measured inductance.
- B.D.V function(BreakDown Voltage test)
