中茂 Chroma 光伏/逆變器測試及自動化解決方案
2015-08-13

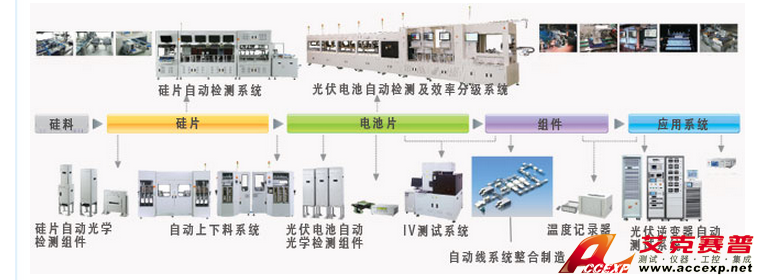

中茂 Chroma 光伏/逆變器測試及自動化解決方案主要針對光伏電池(Cell)段及模塊(Module)段制程的檢測需求，開發各種不同的測試機臺與檢測設備。中茂 Chroma 光伏/逆變器測試及自動化解決方案I-V測試器可量測電池的轉換效率，依據不同轉換效率先行區分，再藉由自動光學檢測，判定電池顏色及正反面印刷瑕疵，最后透過光伏電池分類機進行篩選分類(Sorting)。此外，在光伏發電系統中，光伏逆變器(PV Inverter) 會把太陽能電池的直流電轉成交流電回到電網，并控制電流的大小，讓系統能運作在最大功率的狀態。中茂 Chroma 光伏/逆變器測試及自動化解決方案的直流電源供應器62150H-600S可做為"光伏電池板模擬器" (Solar Array Simulator), 對PV Inverter輸入端進行最大功率追蹤(MPPT)及效率等參數測試, 輸出端可搭配交流電源或交流負載, 可仿真電網或測試輸出特性。另外, 中茂 Chroma 光伏/逆變器測試及自動化解決方案整合各單機儀器為Model 8000自動測試系統, 來進行完整的自動化測試，可對法規UL1741及IEEE1547.1做電氣驗證，應用在研發或生產線, 以確保其質量。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 光伏/逆變器測試及自動化解決方案的選型,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 光伏/逆變器測試及自動化解決方案的選型,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。
中茂 Chroma 光伏/逆變器測試及自動化解決方案的分類系統：
- Model 3710-HS 光伏芯片檢測系統
- 整合了2D 幾何計算、表面瑕疵、微裂隙檢查、鋸痕檢查等光學檢測功能，并依客戶需求制定Thickness檢查及Lifetime測試，是一套可針對使用者全方位客制化的太陽能晶片檢測系統。
- 適用于 5 吋及 6 吋太陽能晶片
- 高產能及 0.2% 以下之低破片率
- 2D 幾何計算檢測

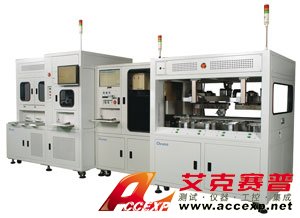

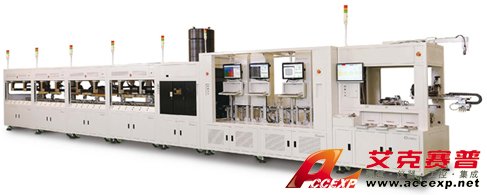

- Model 3720 光伏電池自動分檢系統
- Chroma 3720 太陽能電池自動分檢系統，整合了Chroma 58301 c-Si 太陽能電池測試系統，是一套具備高產能、極低破損率、可完全由使用者配置的太陽能電池測試分類機。
- 高產能 - UPH : 1,500
- 低破損率 : ≦0.2%
- 分檢類別 : 自動和手動

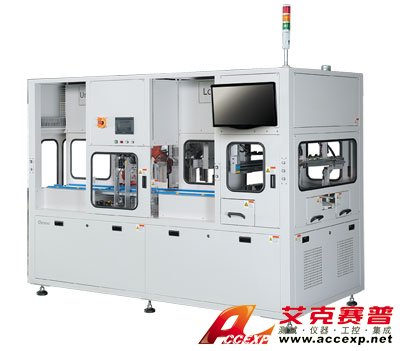

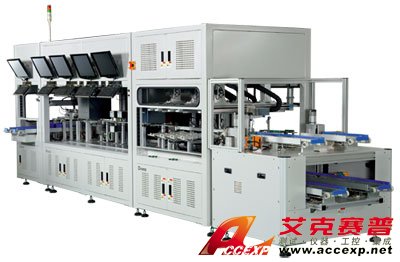

- Model 3730 光伏電池自動檢測及效率分級系統
- Chroma 3730太陽能電池自動檢測及效率分級系統在太陽能后段制程是部理想的設備。
- 適用于5吋及6吋單晶和多晶太陽能電池
- 高產能且可降低人為導致的破片，低破損率 : ≦0.2%
- 入料端可直接自動取放前制程燒結爐完成后的電池片
自動上下料傳送系統

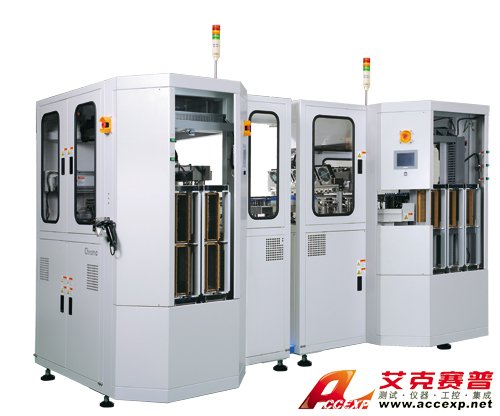

- Model 3772 光伏芯片化學氣象沉積制程上下貨系統
- 致茂可提供自動化上下晶片的傳輸設備，并以破片率小于0.1％，高產量和低成本的特性來滿足客戶對常壓化學氣象沉積制程功能要求。
- 破片率：< 0.1%
- 產量：> 2400 pcs/hr
- 上貨載具：Cassette
- 下貨載具：Cassette
- Model 3775 光伏芯片擴散制程上下貨及檢測系統
- 致茂在擴散過程中提供的載具傳輸設備，低破片率，高產量和低成本可滿足客戶的擴散制程功能要求。
- 低破片率
- 高產量
- 機器人傳送取放
c-Si光伏電池測試系統

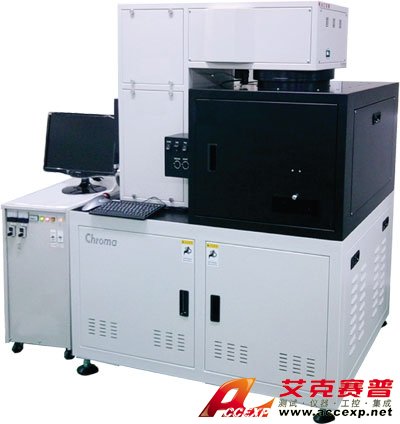

- Model 58301 c-Si光伏電池片測試系統
- 適用于研發和生產線制程應用，透過備配的WacomR AAA+ 級日光模擬光源，完整的光譜匹配、 溫度修正技巧和探針系統，可達到最高的重復測試率，并符合客戶所要求最高標準的量測精準度。
自動光學檢測系統

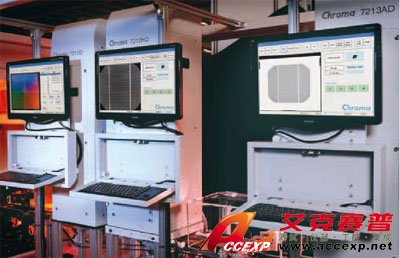

- Model 7200 series 光伏電池片與硅片自動化檢測系統
- Chroma 7200系列就是為了可以檢測所有產線上生產的硅晶圓以及電池片的瑕疵所設計的。

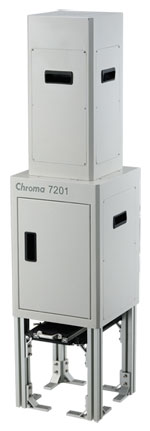

- Model 7201 光伏硅片外觀暨表面臟污檢測機
- 光伏硅片外觀暨表面臟污檢測
- RGB LED光源頻閃式設計
- 高速檢測

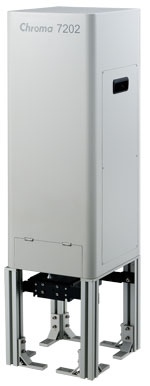

- Model 7202 光伏硅片品質檢測機
- 硅片品質檢測
- 精準計算類單晶晶格比例
- 孔洞與缺角檢測

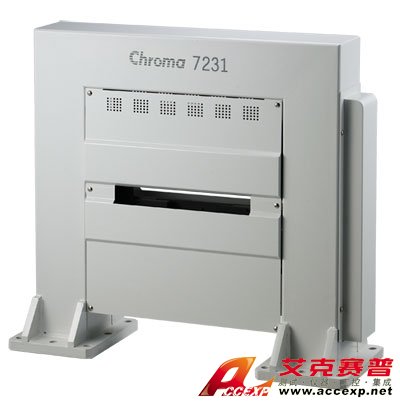

- Model 7231 光伏硅片線鋸痕檢測機
- 光伏硅片線鋸痕檢測
- 符合EN-50513 2009的檢測手法
- 高度可靠的檢測結果
- Model 7211-D 光伏電池片顏色分選機
- 光伏電池片顏色分選
- 最接近人眼視覺效果的CIELAB色彩空間檢測原理
- 無上限的分色類別設定

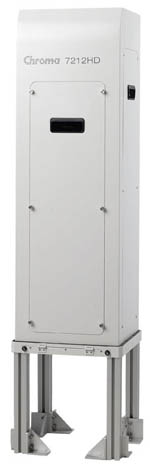

- Model 7212-HS 光伏電池片正面印刷暨表面臟污檢測機
- 光伏電池片正面印刷暨表面臟污檢測
- 可檢測到最細微36um/pixel的網印Finger線
- 可安裝于前端網版印刷制程或者后端出貨分類制程
- Model 7213-AD 光伏電池片背面印刷暨表面臟污檢測機
- 光伏電池片背面印刷暨表面臟污檢測
- V型缺角以及剝落類型的瑕疵檢測
- 可安裝于前端網版印刷制程或者后端出貨分類制程
- Model 7214-D 光伏電池片抗反射層鍍膜檢測機
- 抗反射層鍍膜檢測
- 瑕疵與鍍膜不均勻的檢測
- 可安裝于前端PECVD制程之后或者安裝于網版印刷制程之前
致冷芯片控制器

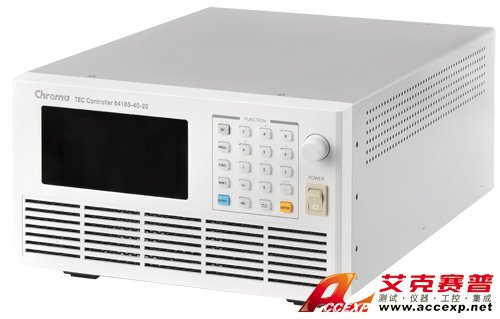

- Model 54100 series 致冷芯片溫度控制器
- Temperature reading and setting range -70℃ to 250℃
- 0.01℃ resolution and 0.3℃ absolute accuracy
- 1 hour stability ±0.01℃
- Long term stability ±0.05℃ with PID control
溫度記錄器

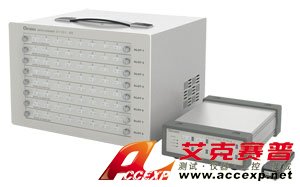

- Model 51101/51101C series 溫度/多功能記錄器
- 1000VDC channel to channel isolation
- 0.5℃ accuracy and 0.01℃ resolution
光伏逆變器測試解決方案

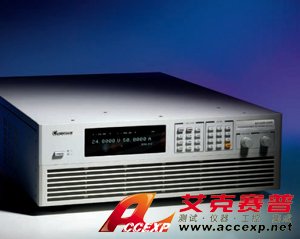

- Model 62000H-S series 可程控直流電源 (具有太陽能電池陣列仿真功能)
- 功率范圍: 2kW/5kW/10kW/15kW, 最大功率可達1MW
- 具高速響應于I-V模擬
- 內建標準EN50530/Sandia/CGC-GF004/NB-T32004動態MPPT測試項目
- 可輸入實際天候參數照度及溫度模擬一日、一周…等I-V模擬
- 可支援控制6臺太陽電池電源于多通道MPPT測試
- 可模擬太陽面板遮罩下 I-V 曲線(可達4096點)

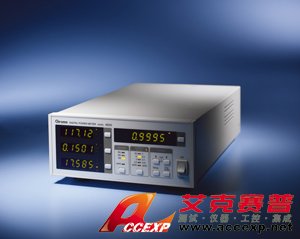

- Model 66200 series 數位式功率表
- Ideal for Energy Star & High Precision Power Measurement
- Meet EN 50564:2011/IEC 62301:2011/SPEC Power requirement for power measurement
- Support inrush current and energy measurement (66202)
- Voltage and current harmonics measurement up to 50 orders

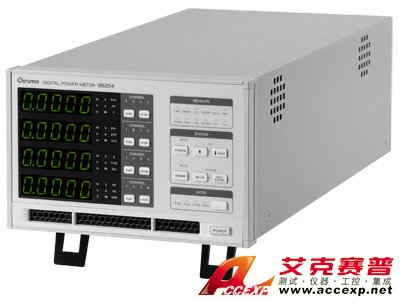

- Model 66203/66204 數位式功率表
- Support power measurement for various wiring mode (1P2W/1P3W/3P3W/3P4W)
- Meet EN 50564:2011/IEC 62301:2011/SPEC Power requirement for power measurement
- Voltage range: 15V ~ 600V / Current range: 5mA ~ 20A
- Support external shunt and CT for high current measurement

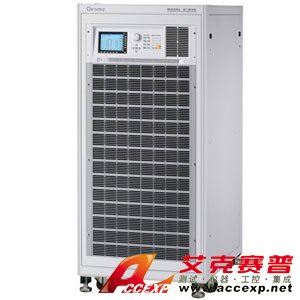

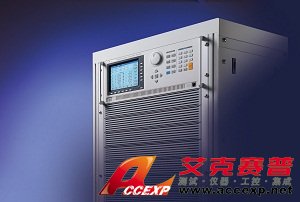

- Model 61800 series 回收式電網模擬電源
- 輸出功率: 30kVA ~ 60kVA
- Three phase output voltage 0 ~ 300V/30Hz ~ 100Hz
- Full 4-quadrant with regenerative capability
- Capable of Power Line Distortion simulation
- Model 61500 series 可編程交流電源
- 輸出功率: 500VA ~ 18kVA
- Capable of Power Line Distortion simulation
- Harmonics and inter-harmonics waveform function
- Meet IEC 61000-3-2/3-3/4-11/4-13/4-14/4-28 test requirements
- Model 63800 series 可編程交/直流電子負載
- 功率范圍：1800W、3600W、4500W
- 并聯/三相控制(僅AC模式)
- 交流負載：一般負載模式與整流性負載模式
- 直流負載：定電流、定電阻、定電壓、定功率模式

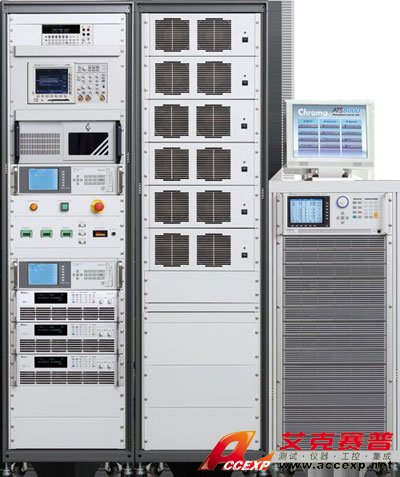

- Model 8000 光伏逆變器自動測試系統
- 光伏逆變器的自動測試系統，提供符合各法規的標準測試項目，并提供自行編輯測試項目的功能。
- RD研發與生產線上的光伏逆變器測試
- 具備符合法規的測試命令以及標準測試項目
- 可隨各種測試需求，自行編輯測試項目

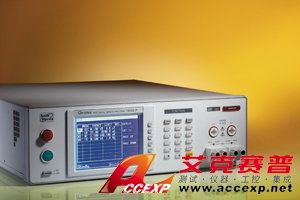

- Model 19032/19032-P 電氣安規綜合測試儀
- 全功能電氣安規分析儀
- 五合一安規綜合測試(交流耐壓/直流耐壓/絕緣電阻/接地電阻/動態泄漏電流)
- 500VA 輸出
- 接地連接(40A)
- 符合各項法規的人體模擬電路
- Open / Short Check偵測(OSC)
- GFI人體保護電路
- 動態泄漏電流掃描裝置
