艾克賽普 Chroma 7020 能源回收式電池模組測試系統
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 7020 能源回收式電池模組測試系統是專門為二次電池組測試而開 發的高精密設備，適合用于電池組續航力試驗、 產品進出貨檢驗、設計驗證研究、電池組生產線 上容量學習(Learning)與測試等用途。 鑒于能源議題，綠能...
申請服務
- 產品介紹
艾克賽普 Chroma 7020 能源回收式電池模組測試系統系統應用
|
應用領域
|
系統功能
|

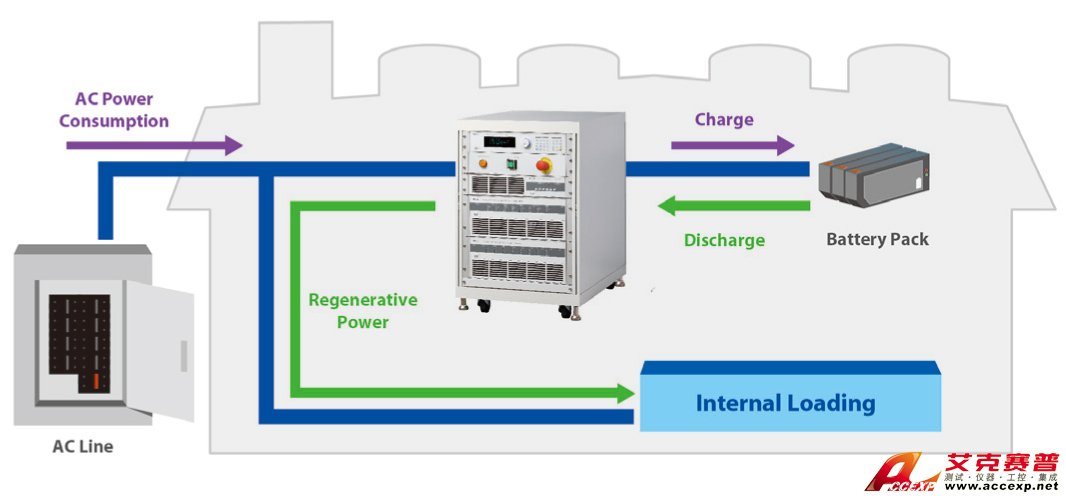

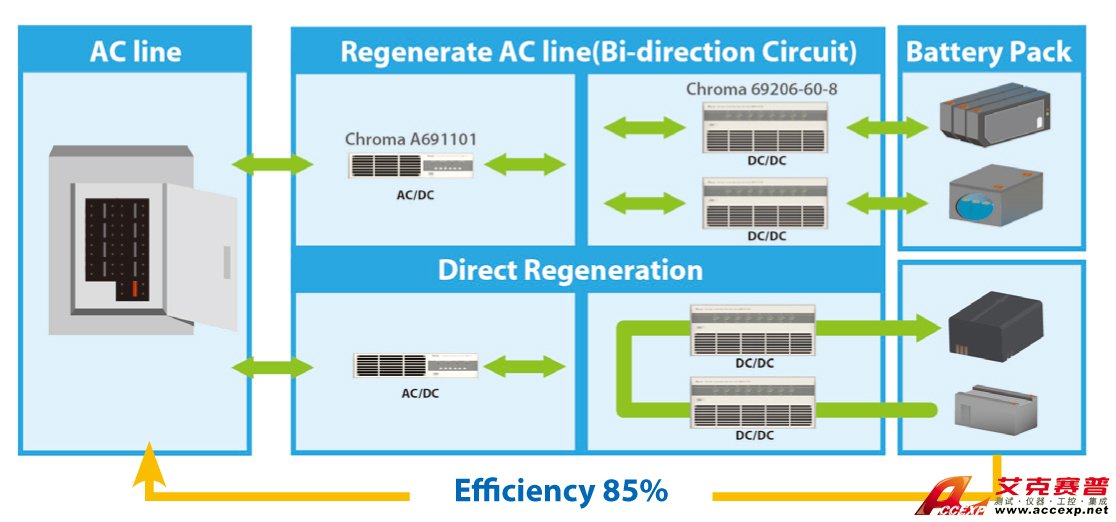

艾克賽普 Chroma 7020 能源回收式電池模組測試系統能源回收最佳化利用
-
電池組放電時的能量回收最佳化利用
- 直接回收: 將放電中的電能轉移到需要充電的電池組
- 電網回收: 有多余電能回收到電網 - 可回收能源設計，不會產生巨大的熱能消耗
- 使用者可節省設備與環境降溫的空調費用
- 設備回饋電網電流總諧波失真低于5%
- 額定功率下，功率因素大于0.9
- 回收電能廠內可直接利用
- 當放電于額定功率20%以上時，回收效率可達約85%

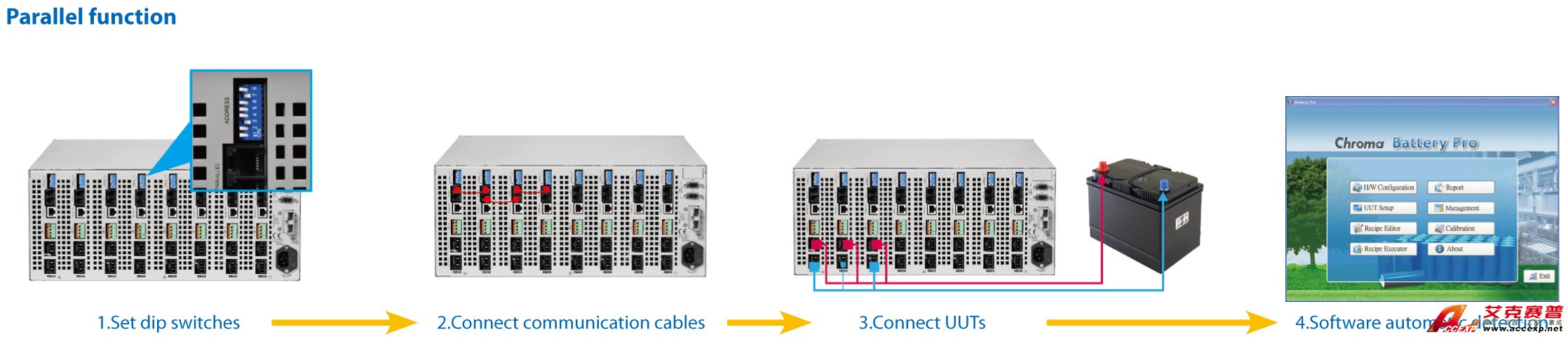

艾克賽普 Chroma 7020 能源回收式電池模組測試系統簡易的并聯控制方式
簡易的并聯方式，增加使用者應用彈性，最多可并聯60通道。

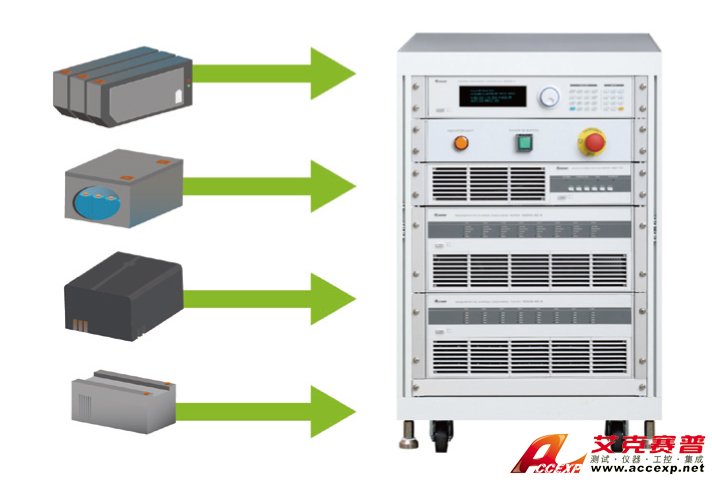

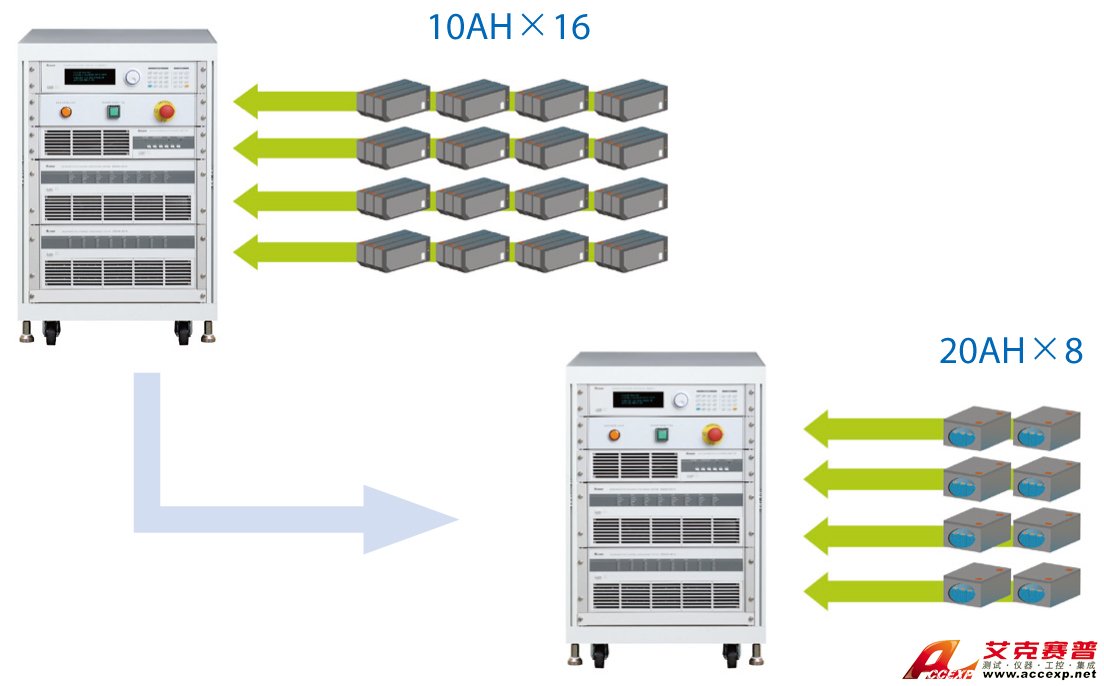

透過并聯功能可支援多種不同功率的待測物
設備透過并聯功能即可測試不同容量的待測物，不需要更換設備。 電池模組廠商產品有大容量與小容量多種形式，若購買大功率設備，遇到小 容量電池組測試時，量測精度明顯不足；使用并聯方式測試，電池組測試可 依實際容量來設定通道并聯使用，不會有精度不符需求的問題。

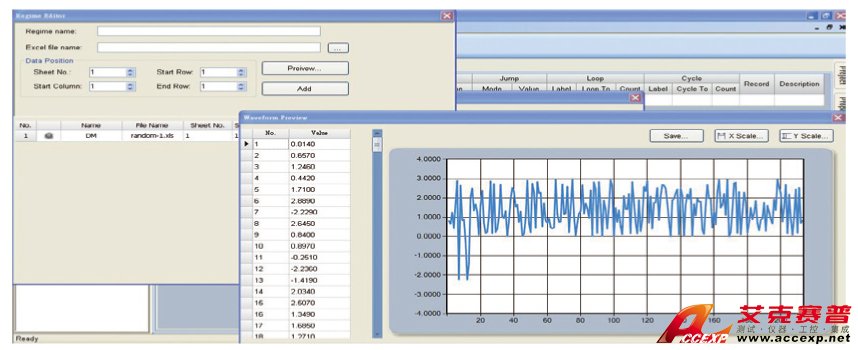

艾克賽普 Chroma 7020 能源回收式電池模組測試系統工況模擬
電池組的使用方式都是快速與不規格的電流狀態，透過工況模擬，電池組 的使用狀態才能真實的反應在電池上。
- 模擬電池實際使用的動態充放電波形，在此動態電流模式下(Waveform)，最大放電與最大充電電流切換時間僅需要10ms
- 工步可設定讀取指定電腦內存放電流波形的Excel檔案
- 每通道可儲存720000點, 進行長時間動態測試
- 時間間隔：10ms~100s

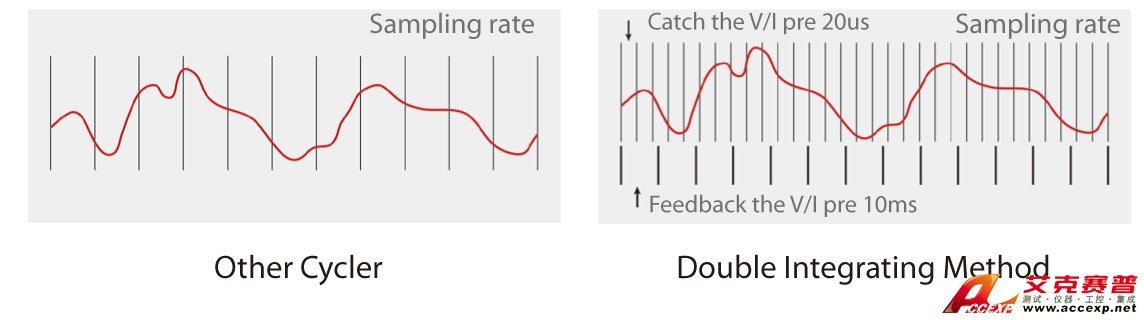

高頻取樣量測技術(更精準容量測試)
一般電池測試機，使用電腦軟件中依據電流值計算電量。因為資料傳輸技 術有瓶頸，傳輸?shù)乃俣扔邢拗疲槍討B(tài)電流的容量計算，誤差就會很 大。Chroma 藉由提高V/I 取樣率，并透過兩次積分法，提供更佳精準的容 量計算，電流變化時的資料不遺漏，不受資料傳輸速率影響。
- V/I 取樣率 – 50KHz (每20us取樣一點)
-
分段積分模式運算
： 對 I 積分 – 電容量
： 對 V x I 積分 – 能量
艾克賽普 Chroma 7020 能源回收式電池模組測試系統系統特色
|
獨立通道
運行模式
截止條件
保護條件
測試紀錄
|
節省空間 無段轉載

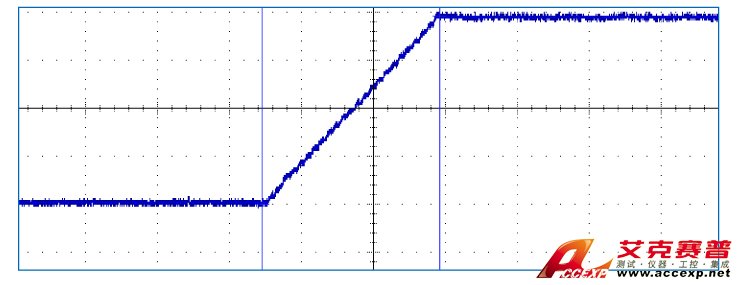

動態反應時間
溫度量測

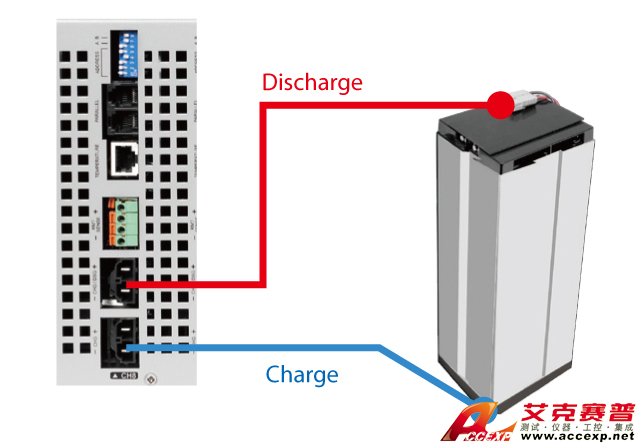

充放電接頭可分離
斷電復歸 |
艾克賽普 Chroma 7020 能源回收式電池模組測試系統自動測試系統軟體平臺
Chroma 17020測試系統的軟體平臺Battery Pro，符合二次電池組的各項測試需求，具備高度的穩定性與安全性，并具備斷電資料保存回復功能，防范 任何資料遺漏的可能性。
友善的使用介面
- 多語系介面：支援繁中／簡中／英文三種語言介面
- 即時監控：系統測試狀態即時瀏覽，無須等待，通道資料與系統整合資料可同時瀏覽
- 圖示管理：通道測試狀態透過不同圖示管理，一目了然，易看易懂易了解，立即對照狀態說明，了解測試狀態
- 使用權限設定：可設定使用者操作權限，方便管理
- 故障紀錄追蹤：獨立紀錄通道異常狀態
工步編輯
- 可編輯255個充放電條件
- 具備雙層回圈功能(Cycle & Loop)，每層可設定9999個回圈
- 可編輯動態充放電波形
- 可編輯各種充放電條件(定電壓/定電流/定功率/定電壓-限電流/動態電流/直流內阻)
- 截止條件: 時間/電量/電壓/電流/溫度
- 條件完成動作: 下一步/結束/跳到某一步/靜置
報表精靈和統計報告
- 可自定義報表格式
- 可產出 PDF、CSV、XLS 檔案格式
- 具備報表繪圖功能
- 報表分析功能: 使用者可自行決定X與Y軸的參數，產出符合需求的測試報表，不需透過文書軟體產出報表
- 可產出通道報表與截止報表
- 可產出壽命測試報表 (Life-cycle report)、容量- 電壓比對報表(Q-V report)，充放電測試報表(V/I/T-time report)等

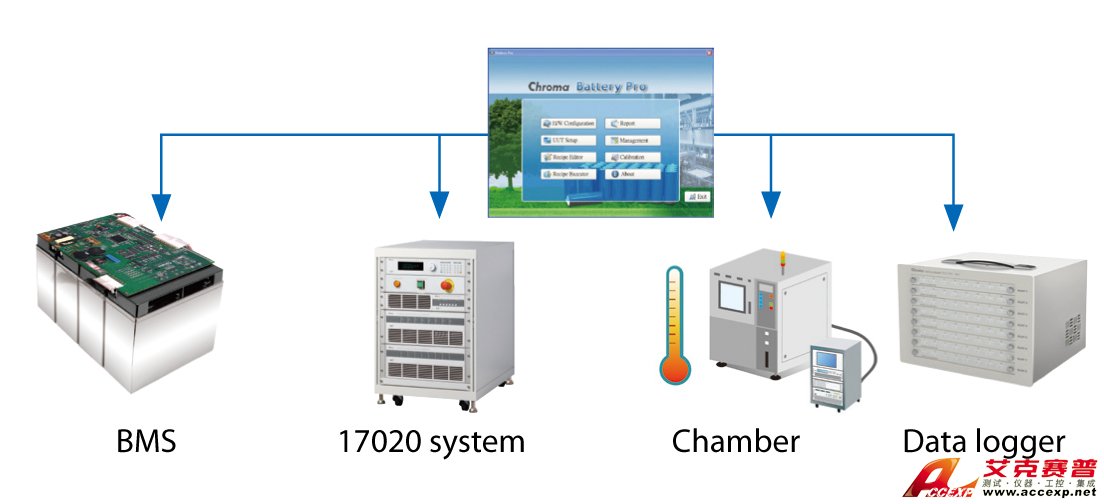

系統整合
- 透過軟體可整合恒溫恒濕箱，配合充放電測試做同步設定條件
- 透過軟體可整合資料收集器，在充放電過程中，讀取多組的電壓與
- 溫度紀錄，其條件可轉成保護啟動條件或截止條件
- 透過軟體可整合通訊介面裝置，在充放電過程中，讀取多組的電池管理系統(BMS)的數據，其條件可轉成保 護啟動條件或截止條件
- 溫度多功能記錄器Model 51101-64，可量測電壓與溫度

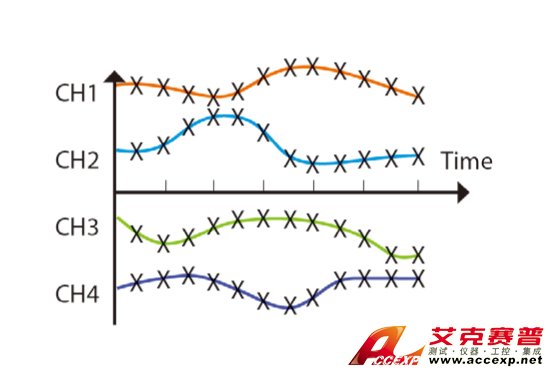

Chroma資料記錄器：
固定的通道資料擷取速度
單一通道資料擷取率 = 定值
最小取樣時間：200ms

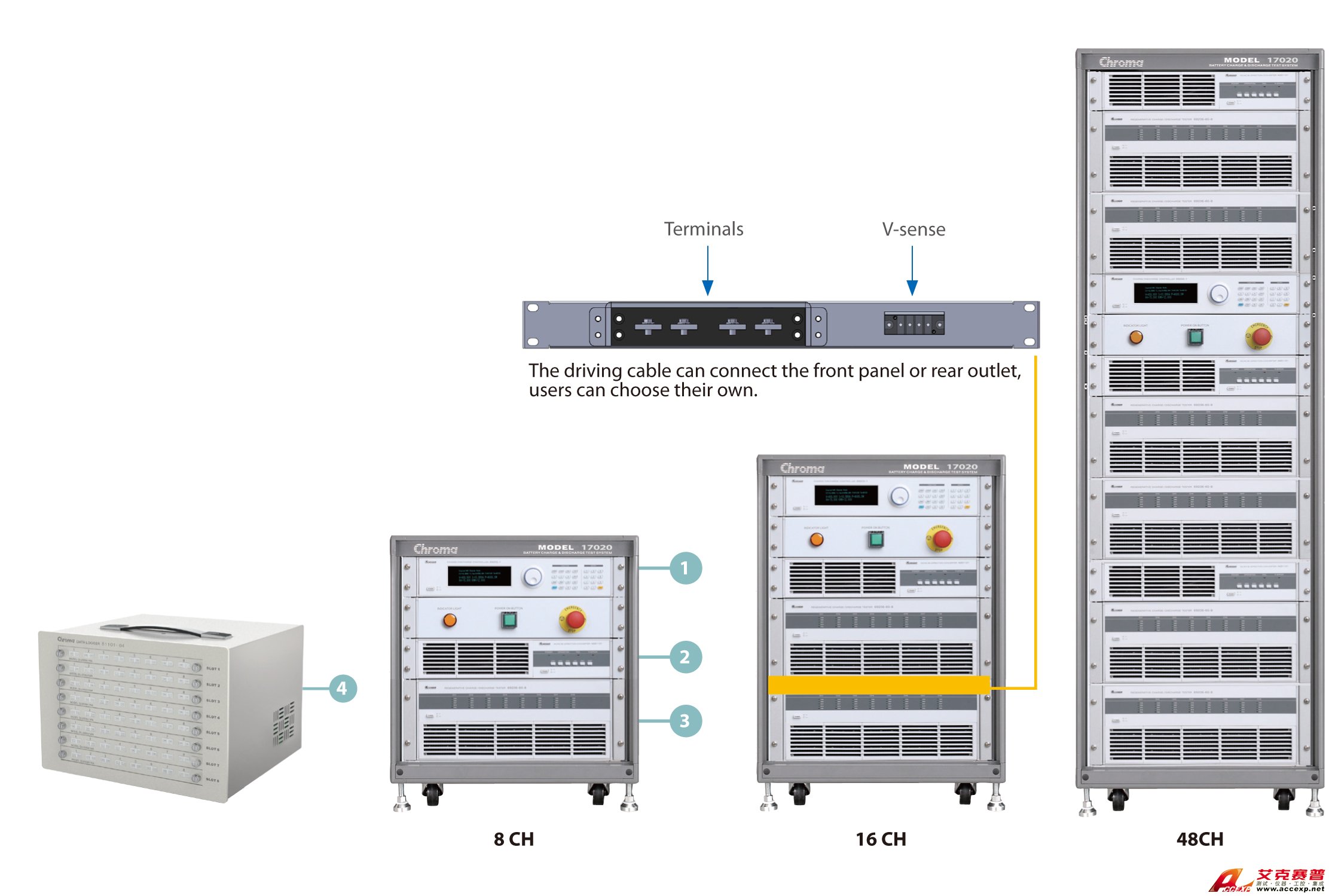

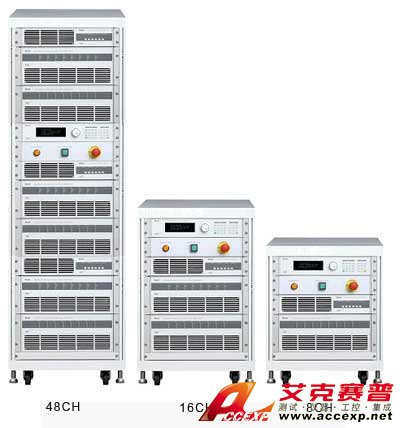

艾克賽普 Chroma 7020 能源回收式電池模組測試系統高性能硬體設備
可依照使用者需求，調整不同的系統配置，可以擴充通道數目，最多可同時控制60個通道。
- 電池充放電控制器: Model 69200-1
- 交直流雙向轉換器: Model A691101
- 可回收充放電測試儀: Model 69200系列
- 溫度/多功能記錄器(選購): Model 51101-64

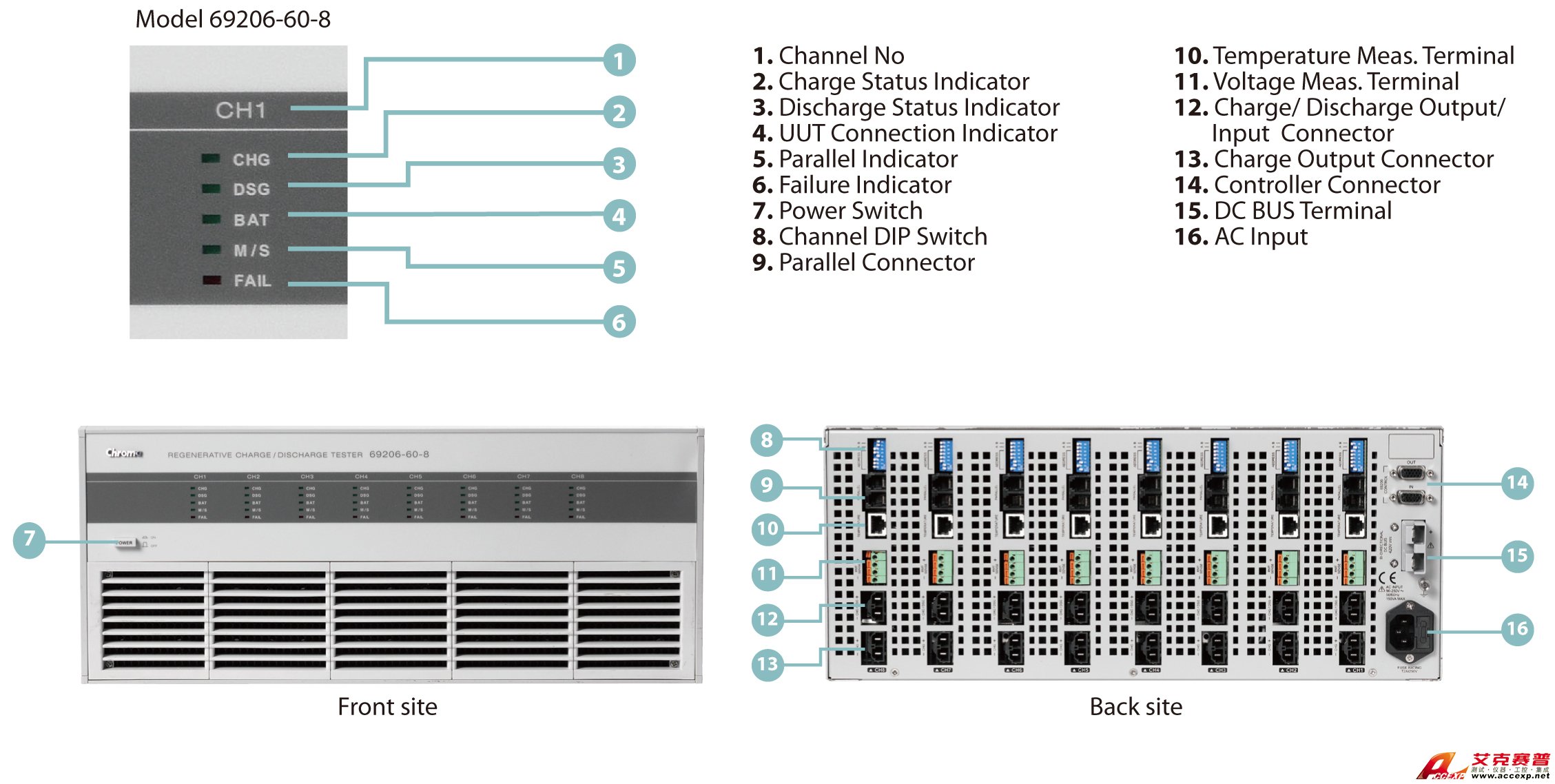

艾克賽普 Chroma 7020 能源回收式電池模組測試系統可回收充放電測試儀面板說明
|
1. 通道標示 2. 充電狀態指示燈 3. 放電狀態指示燈 4. 待測物連接狀態指示燈 5. 并聯狀態指示燈 6. 異常狀態指示燈 7. 電源開關 8. 通道定址開關 |
9. 并聯連接接頭 10. 溫度量測端子 11. 電壓量測端子 12. 充電／放電輸出入連接器 13. 充電輸出連接器 14. 控制器通訊介面連接器 15. DC BUS端子 16. AC輸入端子 |
