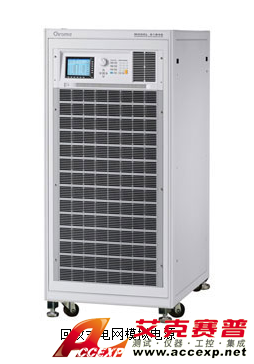

艾克賽普 Chroma 61800 回收式電網模擬電源
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 61800 回收式電網模擬電源是艾克賽普公司全權代理的臺灣Chroma公司產品。目前市場對替代能源的需求正在穩定增長中，因此對于并網型分散式電源的配置、例如太陽能發電和風力發電設備已訂出特定規范和測試標準(例如:IE...
申請服務
- 產品介紹
艾克賽普 Chroma 61800 回收式電網模擬電源是艾克賽普公司全權代理的臺灣Chroma公司產品。目前市場對替代能源的需求正在穩定增長中，因此對于并網型分散式電源的配置、例如太陽能發電和風力發電設備已訂出特定規范和測試標準(例如:IEEE 1547 / IEC 61000-3-15 / IEC 62116)。對此個設備制造商必須依照規范來進行測試以證明設備符合標準。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 61800 回收式電網模擬電源的產品特性和功能應用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.bjdaisi.com.cn，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 Chroma 61800 回收式電網模擬電源產品特性：
•功率規格
61830 : 30kVA
61845 : 45kVA
61860 : 60kVA
•電壓規格 : 0~300V, 400V (選配)
•頻率 : DC, 30Hz~100Hz
•可選擇單相或三相交流輸出
•能源回收功能，可提供100%額定電流回收能力
•符合PV inverter、Smart Grid及EV相關產品測試應用
•可控制電壓及頻率的變動速率
•可設定電壓和電流的輸出限制
•可設定電壓波形0~360度開關機角度
•輸出電壓變化的同步TTL信號
•LIST、STEP、PULSE模式做測試電源擾動(PLD)模擬
•電壓瞬斷瞬變模擬(符合LVRT低電壓穿越測試)
•諧波和間諧波的失真波形合成
•參數量測功能包括個階電流諧波成份
•可程式化類比介面
•數位介面 : GPIB、RS-232、USB、乙太網路
•并聯模式只支援三相輸出
艾克賽普 Chroma 61800 回收式電網模擬電源功能應用：

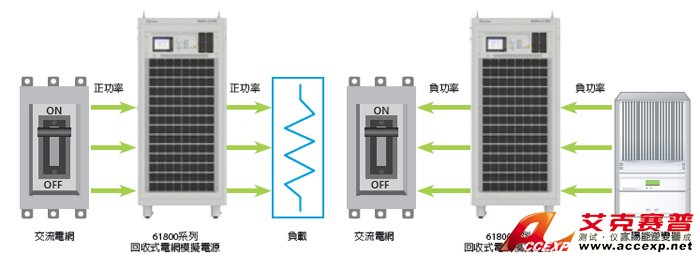

艾克賽普 Chroma 61800 回收式電網模擬電源為定電壓輸出，可應用于一般用電產品(例如: 家電產品，開關式電源)的測試，艾克賽普 Chroma 61800 回收式電網模擬電源會對負載輸出功率，同時以拉載過電流設定(OCP)來保護61800。當待測物為會將能量回饋到電網的產品(例如:太陽能逆變器，雙向充放電機)等分散式發電設備，在輸出電壓的同時，若偵測到輸出得功率為”負(-)”功率時，61800就會啟動能源回收機制，將逆變器所產生的逆灌電流/負功率能量轉換到交流電網。不像一般交流電源無法承受待測物回灌能量，艾克賽普 Chroma 61800 回收式電網模擬電源可應用到正負電壓/電流正反方向的全四象限，且具備能源回收功能，正足以成為電網模擬電源。

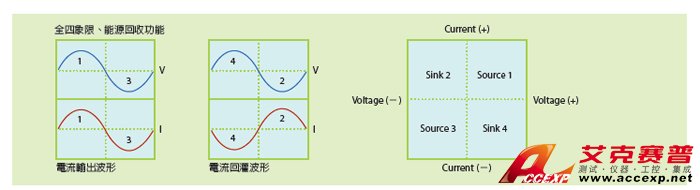

艾克賽普 Chroma 61800 回收式電網模擬電源全四象限、能源回收功能
電流輸出波形 電流回灌波形
除了分散式電源測試應用外，艾克賽普 Chroma 61800 回收式電網模擬電源還可符合應用于智能電網和電動汽車相關的測試應用，例如:電動車對電網測試(V2G)、能源儲存系統測試(ESS)。61800系列回收式電網模擬電源不僅限于產品開發RD階段使用，也可應用于產品品質驗證和生產階段。
艾克賽普 Chroma 61800 回收式電網模擬電源使用全數位式控制技術， 可在最大相電壓300V及30Hz到100Hz頻率的輸出范圍下，提供最大功率。不僅可輸出純交流電壓，還有AC+DC輸出模式來擴大應用，測試直流偏壓成份。另外能提供方均根電流的2倍峰值連續最大輸出，適用于做待測物的輸入涌浪電流測試。

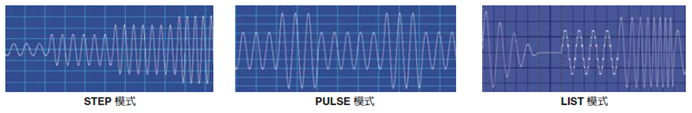

除了可輸出平穩的電壓和頻率外，艾克賽普 Chroma 61800 回收式電網模擬電源提供強大編輯功能模式(STEP/PULSE/LIST)，可模擬多種電網異常及擾動狀態以符合測試需求。STEP和PULSE模式提供來單步或連續的電壓變動。此功能常用來模擬電源干擾，例如周期瞬降，瞬間高壓，電壓漸降等。使用者可使用LIST模式來編輯更復雜的測試波形，包含100個序列可設定開始與結束的狀態，波形成份可含AC和DC，幾乎可組成想要的所有信號波形。運用這些模式，61800系列可模擬各種各樣的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11(認證前測試)和-4-13/ -4-14/ -4-28的法規免疫性測試。
使用者可應用SYNTHESIS(合成)功能，以50Hz或60Hz為基本頻率，來設定40階的諧波成份，形成周期性的失真波形。另外提供INTERHAR功能，這是用來在基頻之外，設定另一個非諧波的變動頻率成份，可從0.01Hz掃描到2400Hz，能幫助發現待測物輸入端的諧振點或抗干擾的脆弱點。
艾克賽普 Chroma 61800 回收式電網模擬電源提供前面板的LCD顯示器和鍵盤，讓使用者容易手動操作，或是可透過標準配備的介面GPIB、RS-232、USB及乙太網路接口來進行電腦的數位控制。Chroma也提供儀器的控制驅動器，配合在Labview軟體下，來做控制系統的程式整合使用。
