思看 AXE-B17 AXE-B系列全局式三維掃描儀
名稱：3D三維掃描儀
品牌：
型號：
簡介：AXE-B系列全局式三維掃描儀AXE-B17全局式三維掃描儀采用光學測量技術，測量速度2,000,000次/秒，快速獲取物體三維數據，精準得出幾何曲面上的偏差值。最大掃描面幅860 mm x 600 mm掃描速率2,000,000 次測量/...
申請服務
- 產品介紹
AXE-B系列全局式三維掃描儀
AXE-B17全局式三維掃描儀采用光學測量技術，測量速度2,000,000次/秒，快速獲取物體三維數據，精準得出幾何曲面上的偏差值。
最大掃描面幅860 mm x 600 mm
掃描速率2,000,000 次測量/秒
最高精度0.020 mm
倍速時代 效率至上

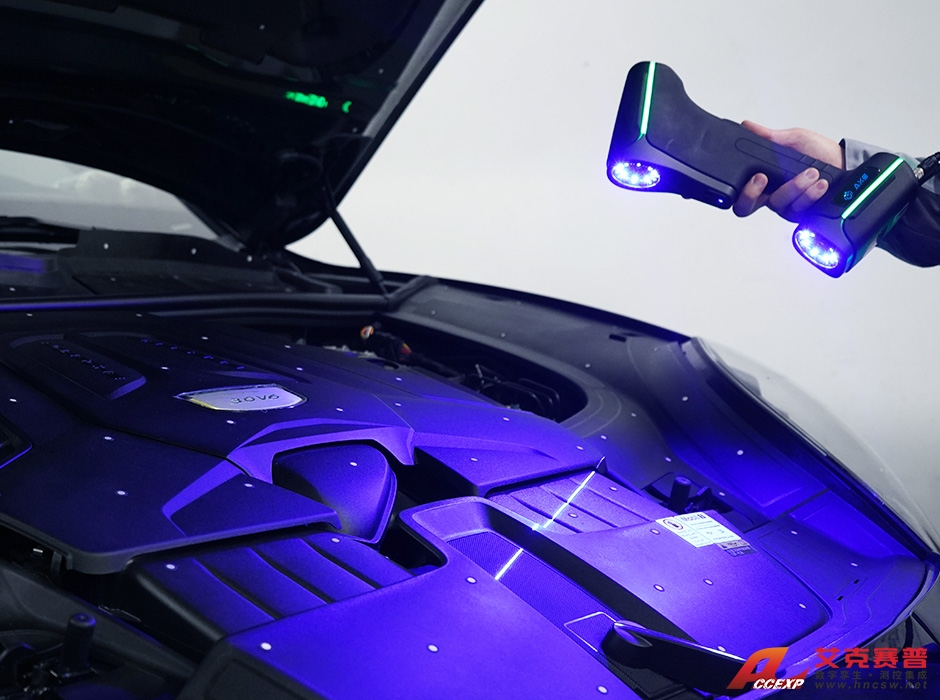

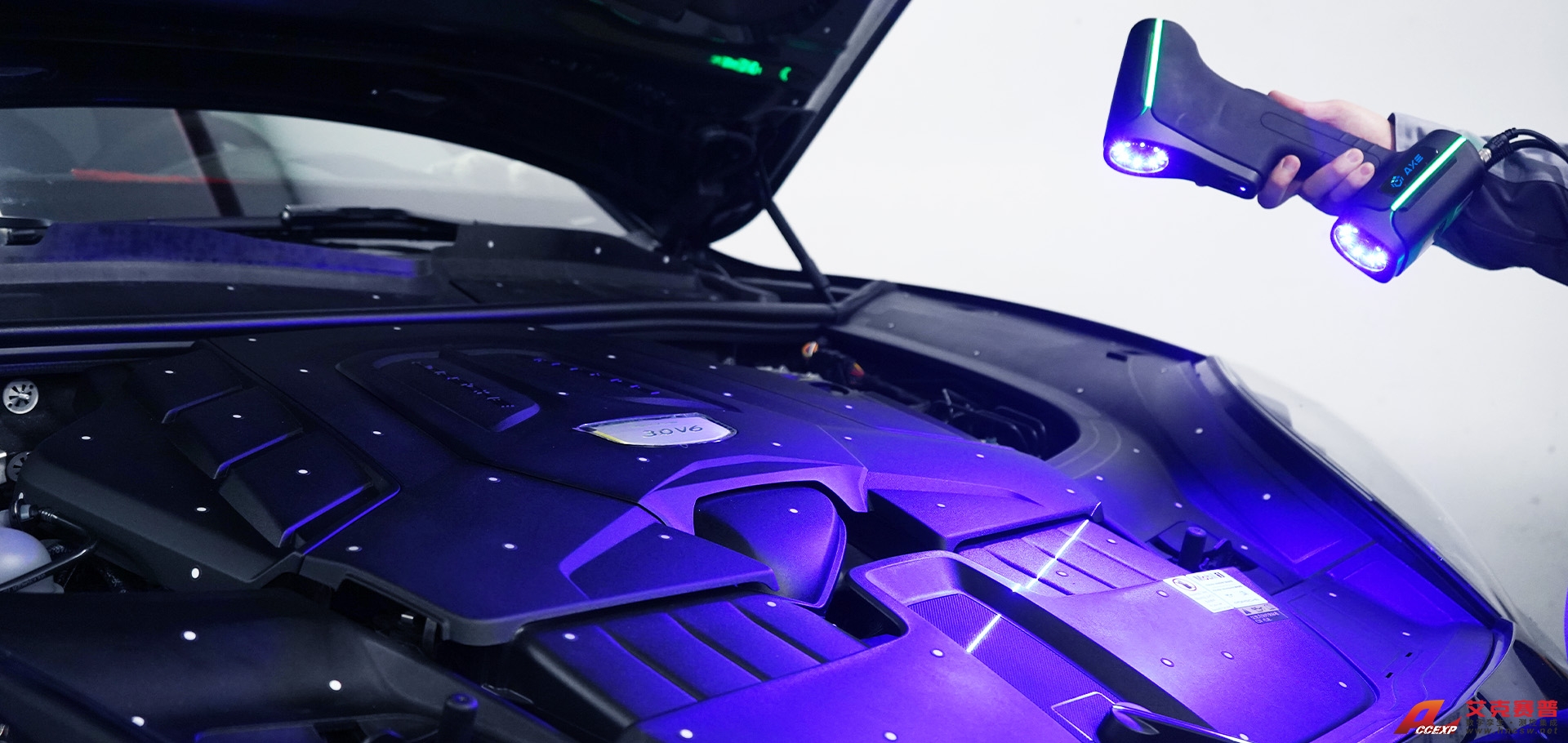

34束交叉藍色激光線，擁有迅速且準確的響應，測量速度高達2,000,000次/秒，超凡高效。

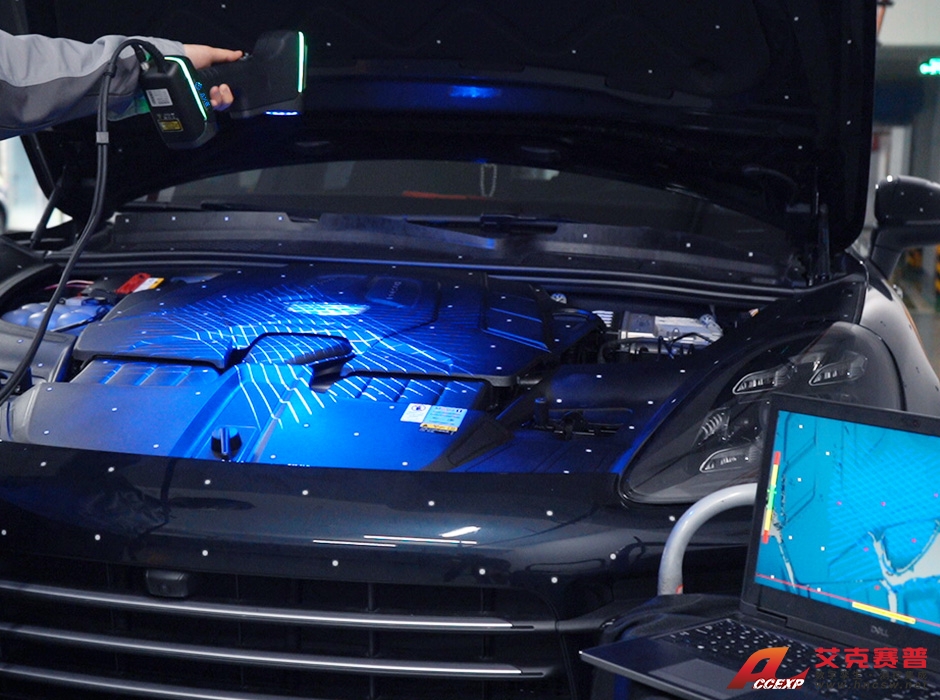

內置攝影測量系統，超大視野，計量級測量精度。不受物體尺寸、形狀、材質和復雜性等限制，可自由切換高速掃描和深孔掃描工作模式，高效精準。獨立操作，一機測量，單機即可迅速完成中大型項目超高精度三維檢測。

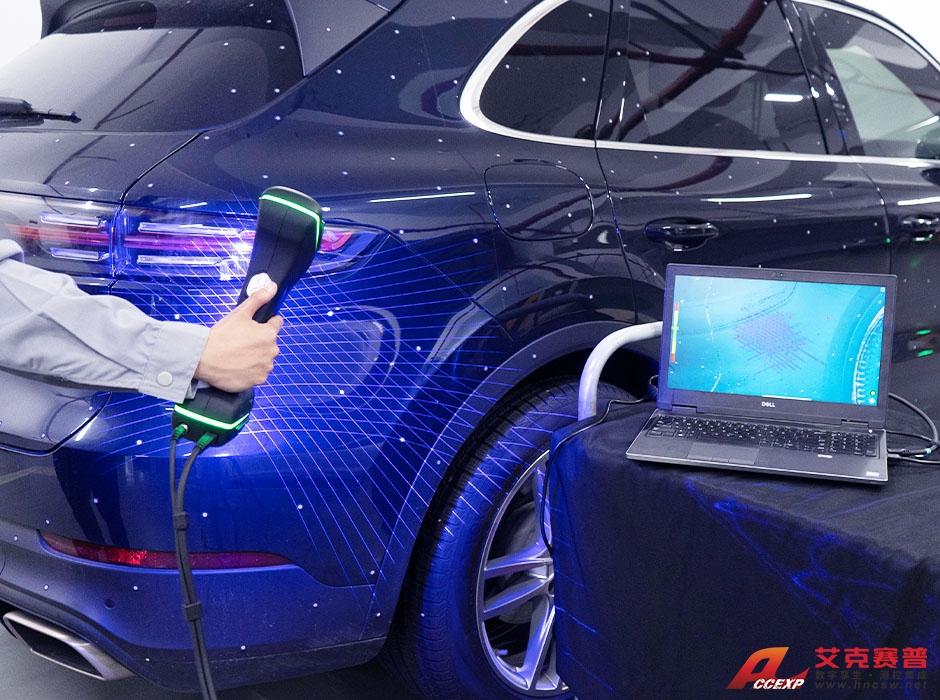

隨心切換 自由掃描
用戶可根據掃描需求，隨心切換工作模式：交叉藍光超快掃描，省時省力；單束藍色激光深孔掃描，一鍵捕捉深孔、死角等關鍵部位。

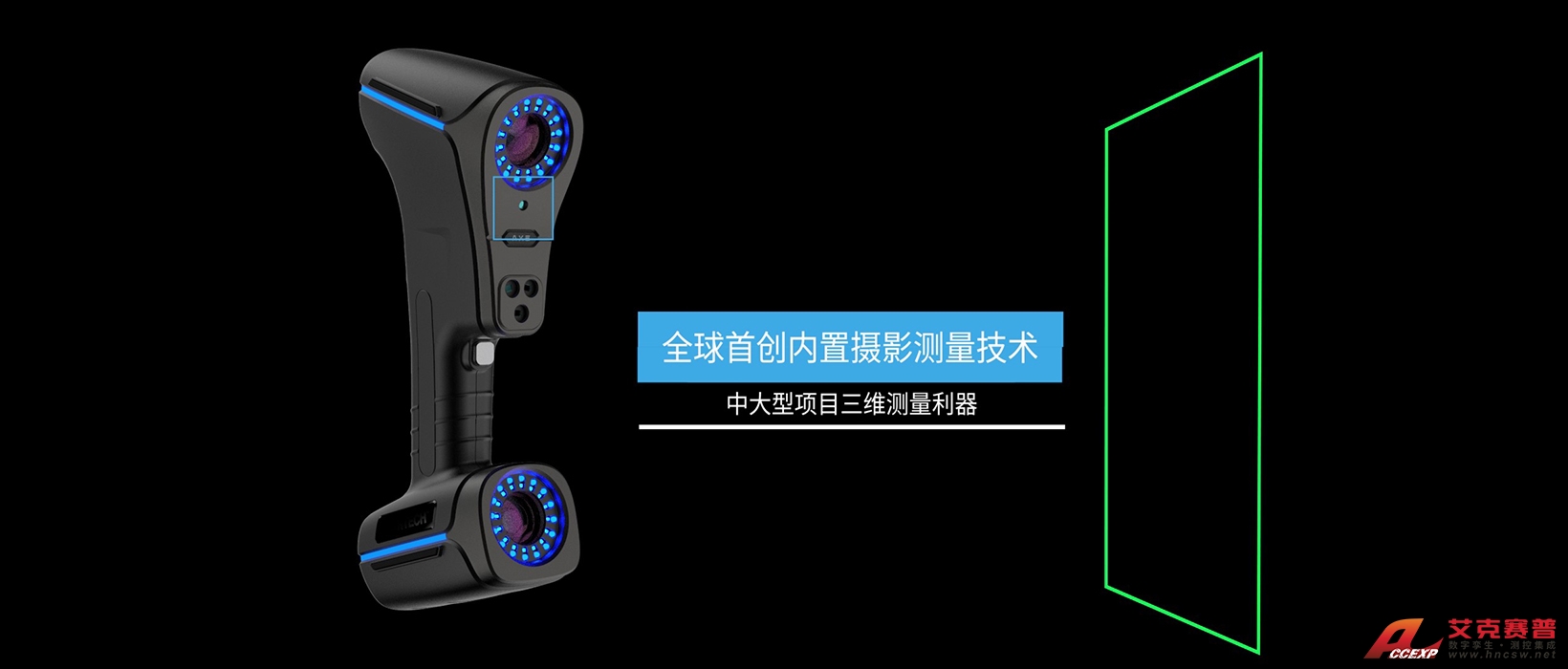

獨樹一幟 生而為強
內置攝影測量系統，體積精度高達0.030 mm/m，專為中大型物體三維測量量身定做。

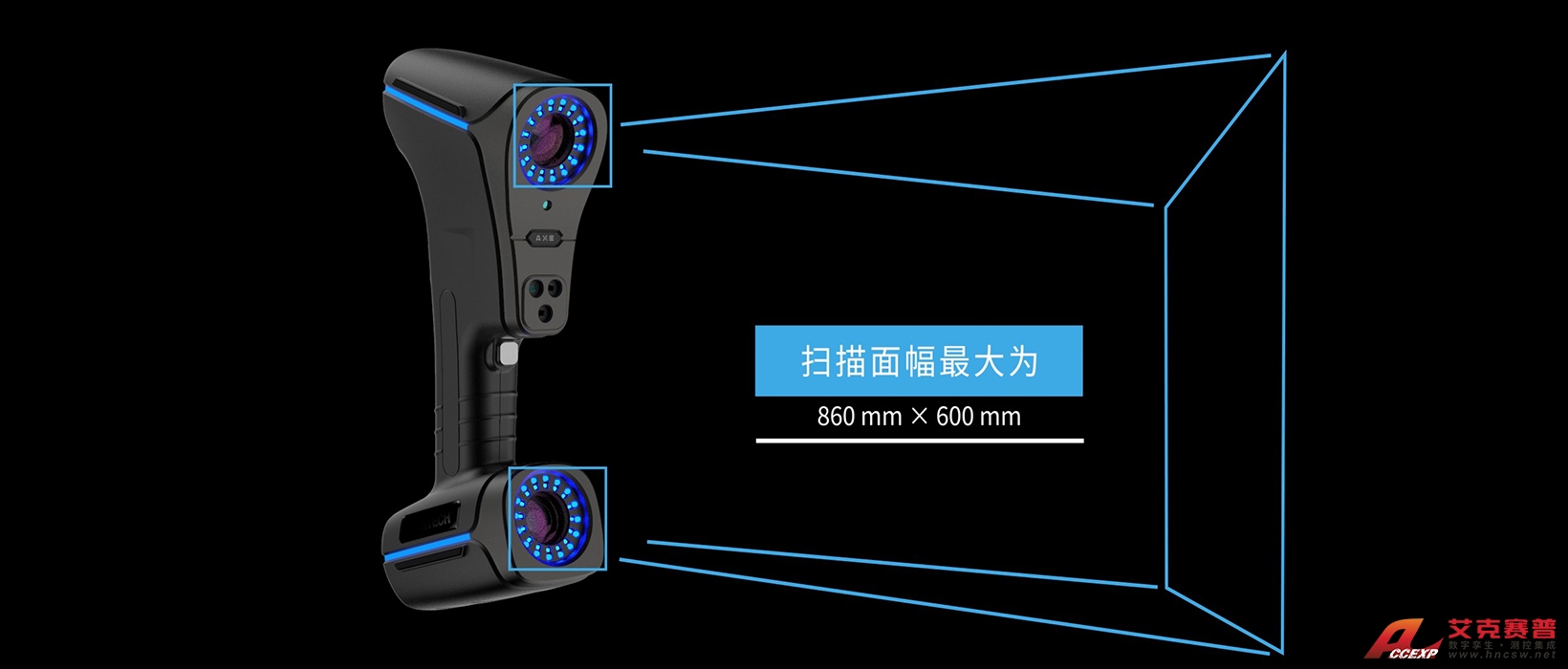

縱橫視野 大顯競界
全面開闊的掃描視野，掃描面幅最大為860 mm × 600 mm，助力更佳、更流暢的掃描體驗。

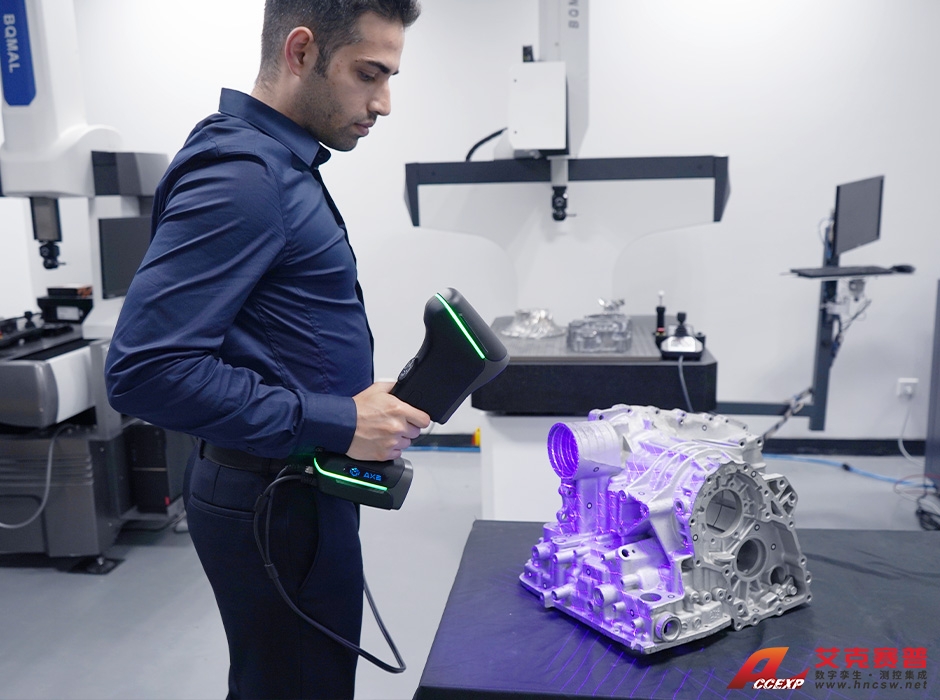

獨立操作 一機測量
一機多面，單機即可完成中大型項目超高精度三維檢測，360°實時探測。
技術規格
| 型號 | AXE-B11 | AXE-B17 | ||
| 光源形式 | 22束交叉藍色激光線 （外加1束藍色激光線） | 34束交叉藍色激光線 （外加1束藍色激光線） | ||
| 深孔掃描 | 支持 | |||
| 精度（1） | 最高 0.020 mm | |||
| 最高掃描速率 | 1,300,000次測量/秒 | 2,000,000次測量/秒 | ||
| 最大掃描面幅 | 550 mm × 600 mm | 860 mm × 600 mm | ||
| 攝影測量 | 是否選配 | 標配（內置） | ||
| 最大掃描面幅 | 2500 mm x 3000 mm | 3760 mm × 3150 mm | ||
| 景深 | 2500 mm | |||
| 激光類別 | Class II（人眼安全） | |||
| 最高分辨率 | 0.025 mm | |||
| 體積精度（2） | 標準 | 0.020 mm + 0.035 mm/m | 0.020 mm + 0.030 mm/m | |
| 配備1m高精度標桿 | 0.020 mm + 0.020 mm/m | 0.020 mm + 0.020 mm/m | ||
| 配備MSCAN-L15全局?jǐn)z影測量系統 | 0.020 mm + 0.012 mm/m | 0.020 mm + 0.012 mm/m | ||
| 基準距 | 300 mm | |||
| 景深 | 500 mm | |||
| 輸出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | |||
| 工作溫度 | -10–40°C | |||
| 接口方式 | USB 3.0 | |||
| 專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1，KR102209255B1、US10914576B2 | |||
| (1) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 (2) ISO 17025實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對球心距測量誤差（SD）性能進行評估。 | ||||
