FH—X2000型金相數碼圖像分析系統
名稱：光學測試儀器
品牌：
型號：
簡介：FHX2000型金相數碼圖像分析系統是一套用于鑄鐵（灰口、球墨）等材料金相分析的專業分析儀器，該系統采用了最新的計算機信息技術和數碼傳輸技術，顯微圖像管理系統采用顯微鏡+顯微鏡光電轉換器（帶縮小鏡）+攝像機（數字CCD）+計算機+打印機（或...
申請服務
- 產品介紹

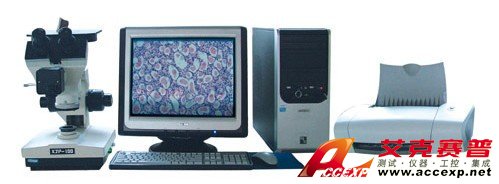

FH—X2000型金相數碼圖像分析系統是一套用于鑄鐵（灰口、球墨）等材料金相分析的專業分析儀器，該系統采用了最新的計算機信息技術和數碼傳輸技術，顯微圖像管理系統采用顯微鏡+顯微鏡光電轉換器（帶縮小鏡）+攝像機（數字CCD）+計算機+打印機（或視頻打印機）的硬件要求來進行系統配置。這樣就可以在顯微鏡上將觀察到的圖象通過攝像機（數字CCD）拍攝，得到的圖象通過數字信號（USB口）傳到計算機并在顯示屏上顯示圖像，當看到一幅清晰的圖象后就可以進行存儲、自動分析、測量、并通過打印機（或視頻圖像打印機）直接將檢測結果（或照片）以報告形式打印出來（視頻打印機打印過程只需要4秒鐘）。這樣即快速、方便、效果好，又可省去了過去為照相而傷腦筋的問題，完全告別暗室和沖印膠片的繁瑣勞動，減輕了操作人員的勞動強度，提高了工作效益。同時還可以對所拍攝的圖象進行幾何參數等測量，并能存儲、編輯、管理，并可按要求做出圖文并茂的檢測報告通過打印機將結果報告打印出來。
● 軟件特點
◆可以從數碼相機、CCD、掃描儀等設備將圖像或者照片輸入計算機中，建造您自己的資料館。圖片支持BMP、 JPG、GIF、DIB等常用流行格式。
◆ 擺脫暗房設備，迅速輸出清晰的圖片照片，照片的放大倍率隨意可調。
◆ 按照您的需要對圖片測量、對照、輸出，一切盡在您的掌握之中。
◆ 球墨鑄鐵測量評級：球化率、石墨大小評定、珠光體、鐵素體、磷共晶測量。
◆ 球墨鑄鐵石墨含量定量分析：石墨的面積率、大小分布、統計、直方圖。
◆ 灰鑄鐵測量評級：石墨長度、珠光體、鐵素體、磷共晶測量。
◆ 圖片輸入支持標準視頻（CCD攝像頭），數碼相機、數字攝像頭、掃描儀（TWIN）。
◆由計算機根據圖標檢測方法計算，無需對照標準圖譜進行主觀判斷，精確度高，人為誤差因素少，重復性好。
◆系統溶入了專業知識背景，操作人員無需具備較好的專業知識和經驗。可人機對話，現學現用，自動化程度高。
◆ 不斷擴展新的功能，軟件免費升級。
分析系統配置
1、計算機 品牌商用機（512M內存 80G硬盤 128顯存 DVD光驅 17＂純平顯示器 標準配置）
2、高速數字CCD：GY2000，200萬像素1/2 USB2.0接口 1600×1280分辨率
3、顯微鏡光電轉換器（含專用縮小鏡）
4、品牌打印機
5、XJP-300倒置三目金相顯微鏡
6、球墨鑄鐵測量分析軟件包（球墨鑄鐵測量評級：球化率、石墨大小評定、珠光體、鐵素體、磷共晶測量、石墨的 面積率、大小分布、統計、直方圖）
7、灰鑄鐵測量分析軟件包（灰鑄鐵測量評級：石墨長度、珠光體、鐵素體、磷共晶測量）
8、標準測試卡（0.01mm/0.05mm）
9、安裝、調試及培訓
選購件：P-1單頭拋光機
● 軟件特點
◆可以從數碼相機、CCD、掃描儀等設備將圖像或者照片輸入計算機中，建造您自己的資料館。圖片支持BMP、 JPG、GIF、DIB等常用流行格式。
◆ 擺脫暗房設備，迅速輸出清晰的圖片照片，照片的放大倍率隨意可調。
◆ 按照您的需要對圖片測量、對照、輸出，一切盡在您的掌握之中。
◆ 球墨鑄鐵測量評級：球化率、石墨大小評定、珠光體、鐵素體、磷共晶測量。
◆ 球墨鑄鐵石墨含量定量分析：石墨的面積率、大小分布、統計、直方圖。
◆ 灰鑄鐵測量評級：石墨長度、珠光體、鐵素體、磷共晶測量。
◆ 圖片輸入支持標準視頻（CCD攝像頭），數碼相機、數字攝像頭、掃描儀（TWIN）。
◆由計算機根據圖標檢測方法計算，無需對照標準圖譜進行主觀判斷，精確度高，人為誤差因素少，重復性好。
◆系統溶入了專業知識背景，操作人員無需具備較好的專業知識和經驗。可人機對話，現學現用，自動化程度高。
◆ 不斷擴展新的功能，軟件免費升級。
分析系統配置
1、計算機 品牌商用機（512M內存 80G硬盤 128顯存 DVD光驅 17＂純平顯示器 標準配置）
2、高速數字CCD：GY2000，200萬像素1/2 USB2.0接口 1600×1280分辨率
3、顯微鏡光電轉換器（含專用縮小鏡）
4、品牌打印機
5、XJP-300倒置三目金相顯微鏡
6、球墨鑄鐵測量分析軟件包（球墨鑄鐵測量評級：球化率、石墨大小評定、珠光體、鐵素體、磷共晶測量、石墨的 面積率、大小分布、統計、直方圖）
7、灰鑄鐵測量分析軟件包（灰鑄鐵測量評級：石墨長度、珠光體、鐵素體、磷共晶測量）
8、標準測試卡（0.01mm/0.05mm）
9、安裝、調試及培訓
選購件：P-1單頭拋光機
