Tektronix泰克 4系列MSO混合信號示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix泰克 優異的指標 輸入通道 4or 6FlexChannel? inputs 每個 FlexChannel 提供了: 一個模擬信號，可以顯示為波形視圖、頻譜視圖1, 或同時兩者 使用 TLP058 邏輯探頭時 8個數字邏輯...
申請服務
- 產品介紹
優異的指標
輸入通道
- 4 or 6 FlexChannel? inputs
-
每個 FlexChannel 提供了:
- 一個模擬信號，可以顯示為波形視圖、頻譜視圖1, 或同時兩者
- 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬 (所有模擬通道)
- 200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升級)
采樣率 (所有模擬/數字通道)
- 實時: 6.25 GS/s
記錄長度 (所有模擬/數字通道)
- 31.25 M 點標配 (62.5 M 點選配升級)
波形捕獲率
- >500,000個波形/秒
垂直分辨率
- 12 位 ADC
- 高分辨率模式下高達 16 位
標準觸發類型
- 邊沿，脈寬，欠幅脈沖，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發
- 輔助觸發≤300 VRMS (僅邊沿觸發)
標準分析
- 光標：波形，V 條，H 條，V 和 H 條
- 測量：36 項
- FastFrameTM：分段內存采集模式，最大觸發速率 波形/秒
- 示圖：時間趨勢、直方圖、頻譜
- 數學: 基本波形代數, FFT, 高級公式編輯器
- 搜索: 搜索任何觸發標準
選配分析
- 頻譜視圖：頻域分析，獨立控制頻域和時域
- 功率測量和分析
選配串行總線觸發，解碼和分析
- I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
任意波形/函數發生器1
- 50 MHz 波形生成
- 波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
數字電壓表2
- 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
- 8 位
顯示器
- 13.3-inch (338 mm) TFT color
- 高清 (1920 x 1080) 分辨率
- 容性（多觸點）觸摸屏
連接能力
- USB 2.0 主控, USB 2.0 設備 (5 端口); LAN (10/100/1000 Base-T 以太網); HDMI 3
e*Scope?
- 使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
保修
- 標配 3 年保修
外觀尺寸
- 9.8 英寸 (249 mm) 高 x 17.7 英寸 (450 mm) 寬 x 6.1 英寸 (155 mm) 深
- 重量: <16.8 磅(7.6 kg)
1可選，可升級。
2產品注冊后免費
3要求連接高清顯示器(1,920 x 1,080 分辨率).
絕不會因為通道不夠而延緩您檢驗和調試流程！
4 系列 MSO 提供了 4 通道和 6 通道型號及 13.3 英寸高清 (1,920 x 1,080) 顯示器，可以更好地查看復雜的系統。 許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。
大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。
您可能認為6 通道示波器的價格會比 4 通道示波器高出 50%，那么您會驚喜地發現，我們的 6 通道示波器只比 4 通道型號貴 ~20% 。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。
開關式電源上的電壓測量，顯示了其中一條電源軌道上的紋波電壓。
FlexChannel?技術實現了最大的靈活性，拓展了系統查看能力
4 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以把每個通道輸入作為一條模擬通道、8 個數字邏輯輸入(使用 TLP058 邏輯探頭)或同時作為模擬視頻和頻譜視圖1每個域使用獨立采集控制。異常靈活，配置起來異常方便。
在 6 FlexChannel 型號中，可以把儀器配置成查看6 個模擬信號和 0 個數字信號。或 5 個模擬信號和 8 個數字信號?；?4 個模擬信號和 16 個數字信號，3 個模擬信號和 24 個數字信號，依此類推。 您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。

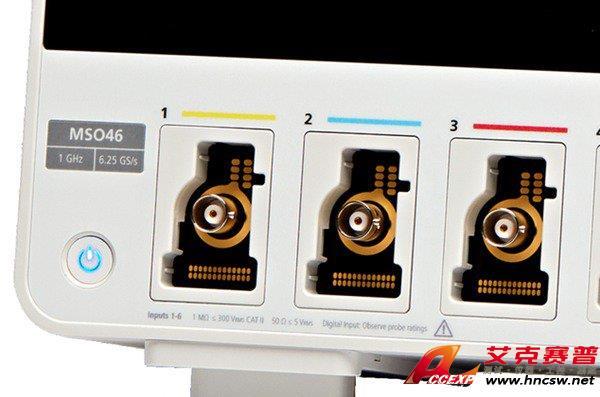

FlexChannel 技術實現了較大的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8 條數字通道。
而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。4 系列 MSO 為數字通道提供了全新的集成度。數字通道共享同樣高的采樣率（最高 6.25 GS/s）和同樣長的記錄長度（最高 62.5 ）點（對模擬通道）。

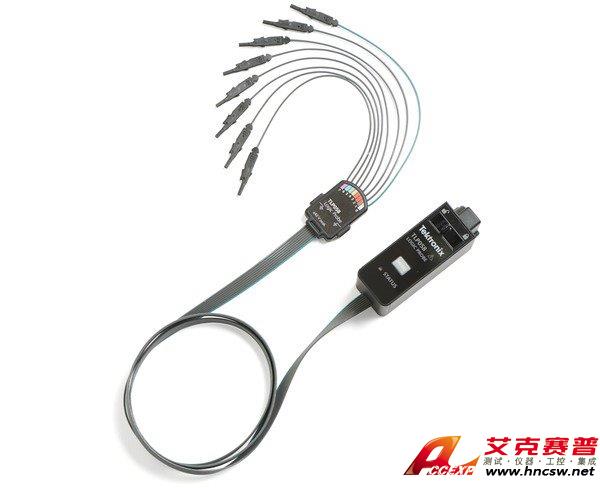

TLP058 提供了 8 個高性能數字輸入。根據需要連接多只 TLP058 探頭，支持最多48 條數字通道。

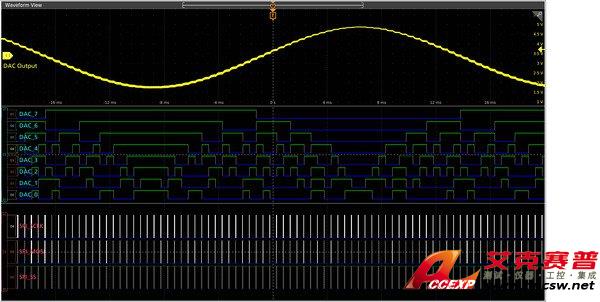

通道 2 把一只 TLP058 邏輯探頭連接到 DAC 的 8 個輸入上。注意綠色和藍色顏色代碼，1 為綠色，0 為藍色。通道 3 的另一只 TLP058 邏輯探頭探測驅動 DAC 的 SPI 總線。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描速度。

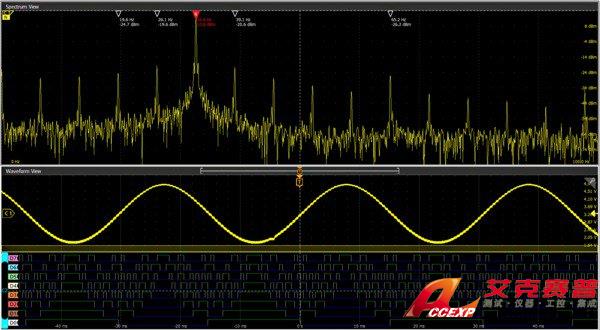

FlexChannel 輸入并不只是模擬輸入和數字輸入，還包括頻譜視圖。這種泰克已獲專利的技術可以同時查看所有模擬信號的模擬視圖和頻譜視圖，且在每個域中進行獨立控制。
1選配。
前所未有的信號查看功能
4 系列 MSO 中完美的13.3 英寸 (338 mm) 顯示器是同類 超大的顯示器。它還是分辨率很高的顯示器，支持全高清分辨率 (1920 x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。
查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。

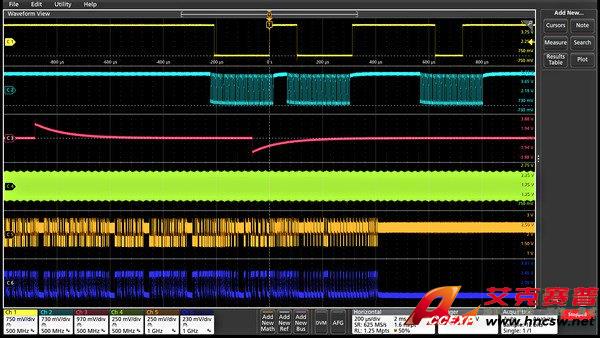

堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。
4 系列 MSO 提供了顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的格線內，進而會引發很多矛盾：
-
為了查看每個波形，您要在垂直方向定量程和定位每個波形，使它們不要重疊。每個波形只占用可用的 ADC 范圍的一小部分，因此測量準確度會下降。
-
為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節
全新堆疊顯示模式則消除了這種矛盾。在創建和刪除波形時，它自動增加和刪除額外的水平波形“分割”(額外的格線)。每個分割都會使用整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的查看能力和精度。而且這一切在增加或刪除波形時都是自動完成的！通過拖放顯示畫面底部 Setting 條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。

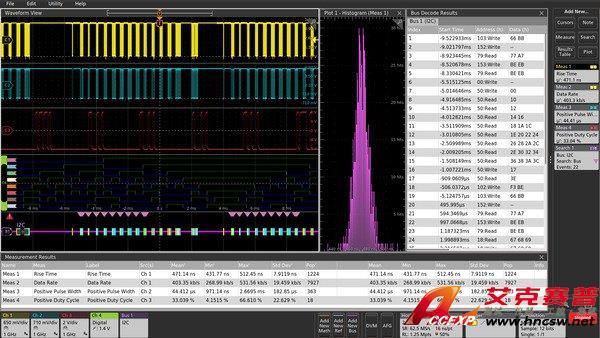

4 系列 MSO 中的大型 顯示器不僅為信號提供了充足的查看區域，還為示圖、測量結果表、總線解碼表等提供了充足的查看區域。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。
型號
| 型號 | 模擬帶寬 | 模擬通道 | 數字通道數 | 采樣率 | 記錄長度 |
|---|---|---|---|---|---|
| MSO44 |
200 MHz 至 1.5 GHz |
4 |
最多 32 條（可選） |
6.25GS/s |
31.25 M 至 62.5 M 點 |
| MSO46 |
200 MHz 至 1.5 GHz |
6 |
最多 48 條（可選） |
6.25GS/s |
31.25 M 至 62.5 M 點 |
