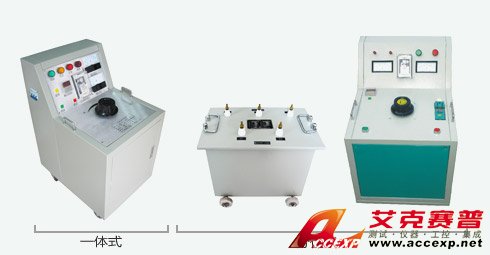

艾克賽普 ACCEXP-SFQ 三倍頻電源發生器
名稱：高壓電力測試儀
品牌：
型號：
簡介：艾克賽普 ACCEXP-SFQ 三倍頻電源發生器是為了滿足 電氣設備預防性試驗規程 中三倍頻感應耐壓試驗和局放試驗而設計。 變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗...
申請服務
- 產品介紹
艾克賽普 ACCEXP-SFQ 三倍頻電源發生器是為了滿足< <電氣設備預防性試驗規程> >中三倍頻感應耐壓試驗和局放試驗而設計。
變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗，是考驗繞組是否符合要求的一個重要項目。為了提高繞組試驗電壓，使變壓器或互感器的鐵芯又不致于過飽和導致勵磁電流過大，因此要使試驗頻率提高，一般為100Hz-400Hz.
100Hz-400Hz電源有多種方法獲得，其中較適用的有：①三臺變頻發電機組合（100Hz-400Hz）；②三臺單相變壓器組合（150Hz），而最方便的還是第②種方式。
三臺單相變壓器組合方式：原邊為星形接法，副邊為開口三角形，當鐵芯未飽和時，它所產生的主磁通必然是平頂波。由于平頂波形的主磁通中含有較大分量的三次諧波磁能Φ3,三次諧波磁通頻率f3=3f1,故主磁通感應出三次諧波相電勢。
由于原邊為星形接法，副邊為開口三角形接法，鐵芯工作處于飽和狀態，空載電流Ｉ呈尖頂波，除基波外,其中還含有高次諧波。其高次諧波中Ｉ幅值較大，由于副邊開口，三相基波分量互相抵消，只剩下三次諧波輸出。
艾克賽普 ACCEXP-SFQ 三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對變壓器、互感器等感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 ACCEXP-SFQ 三倍頻電源發生器的技術參數，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.bjdaisi.com.cn，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 ACCEXP-SFQ 三倍頻電源發生器技術參數：
1. 容量：3～1000kVA。
2. 輸入電壓：AC 380V 50HZ 三相。
3. 輸出電壓：200～1000V 150HZ 單相。
4. 輸出波形：正弦波 失真度小于2%。
5. 負載特性：負載可以是阻性、感性、容性。
6. 局部放電：全電壓下小于2PC。
