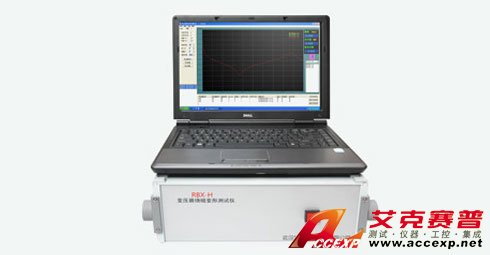

ACCEXP 艾克賽普 RBX-H 變壓器繞組變形測試儀
名稱：高壓電力測試儀
品牌：
型號：
簡介：ACCEXP 艾克賽普 RBX-H 變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。變壓器設計制造完成后，其線圈和內部結構就確定下...
申請服務
- 產品介紹
ACCEXP 艾克賽普 RBX-H 變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。
ACCEXP 艾克賽普 RBX-H 變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。以下是長沙艾克塞普儀器設備有限公司為您介紹ACCEXP 艾克賽普 RBX-H 變壓器繞組變形測試儀的產品特征和技術參數，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.bjdaisi.com.cn，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
ACCEXP 艾克賽普 RBX-H 變壓器繞組變形測試儀的產品特征和技術參數
產品特性
1. 采集控制采用高速、高集成化微處理器。
2. 筆記本電腦與儀器之間通信USB接口。
3. 筆記本電腦與儀器之間通信無線藍牙接口。
4. 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路
變形及相間接觸短路等故障。
5. 高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。
6. 信號輸出幅度軟件調節，最大幅度峰值±10V。
7. 計算機將檢測結果生成電子文檔(Word)。
8. 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
9. 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線
可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
10. 檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,
其分析結果為：
①一致性很好，②一致性較好，③一致性較差，④一致性很差,
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，
其分析結果為：
①正常繞組，②輕度變形，③中度變形，④嚴重變形。
11. 可自動生成Word電子文檔，供保存和打印。
12. 該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
1. 掃描方式：
1) 線性掃描分布：
掃頻測量范圍：(1kHz)-(2MHz)、2000掃頻點、分辨率為1kHz
2) 分段掃頻測量分布:
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)、分辨率為0.02kHz
(10kHz)-(100kHz)、分辨率為0.2kHz
(100kHz)-(500kHz)、分辨率為1kHz
(500kHz)-(1000kHz)、分辨率為1kHz
2. 其他技術參數：
幅度測量范圍: (-100dB)至(+20dB)。
幅度測量精度: 0.1dB。
掃描頻率精度: 0.01%。
信號輸入阻抗： 1MΩ。
信號輸出阻抗： 50Ω。
同相測試重復率：99.5%。
測量儀器尺寸:300 mm X340 mm X120mm。
儀器鋁合金箱尺寸:310 mm X400 mm X330mm。
總體重量:10Kg。
