ACCEXP IND 20米無線電力測試儀
名稱：高壓電力測試儀
品牌：
型號：
簡介：ACCEXP IND 無線電力測試儀是可以遠程測試您的設備電壓電流的儀器。將ACCEXP IND交流無線電壓模塊連接到您的測試點，并在FLUKE IND 無線電力測試儀上查看最遠20米范圍內的結果。ACCEXP IND 無線電力測試儀將幫助...
申請服務
- 產品介紹

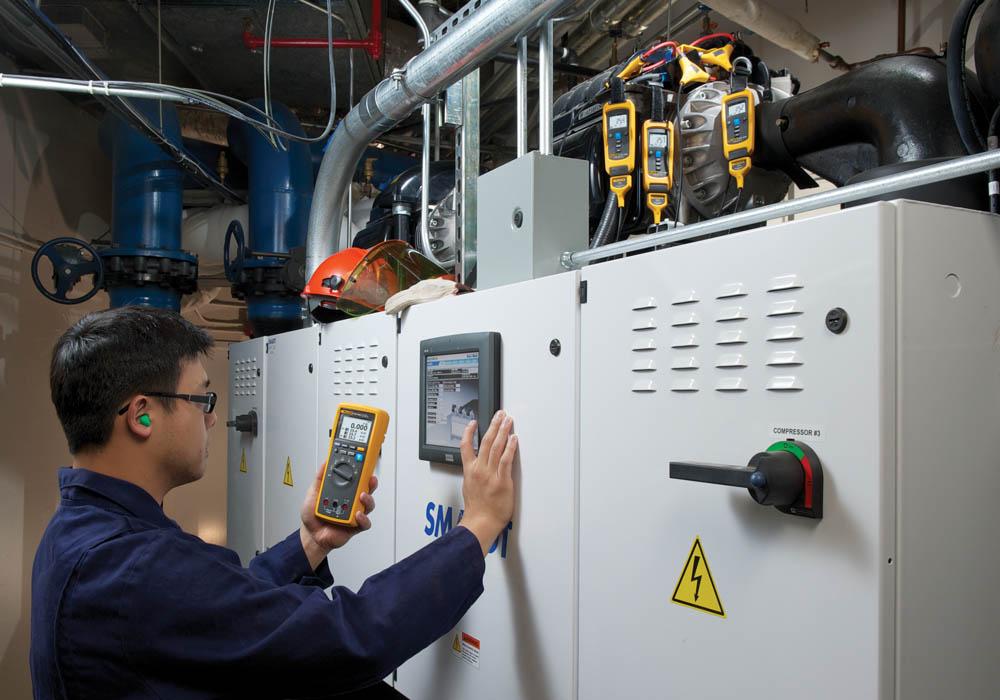

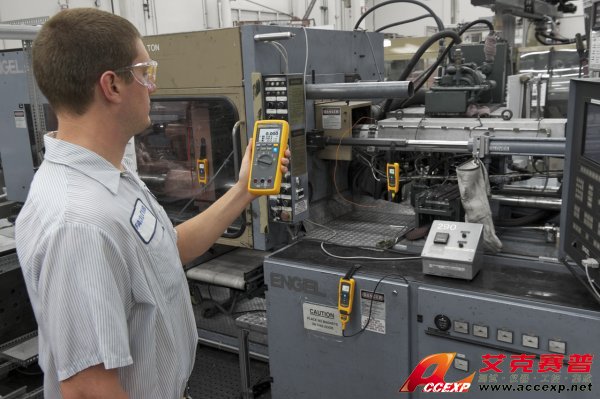

ACCEXP IND 無線電力測試儀是可以遠程測試您的設備電壓電流的儀器。將ACCEXP IND交流無線電壓模塊連接到您的測試點，并在ACCEXP IND 無線電力測試儀上查看最遠20米范圍內的結果。ACCEXP IND 無線電力測試儀將幫助您節省時間，無需東奔西走即可收集多個測量值。您可以使用多個模塊在三相系統上測量。也可以將ACCEXP IND 無線電力測試儀作為獨立的測量工具使用或與其他 CNX 模塊組合成一個系統使用，以進行多次測量。在短距離內，您甚至可通過封閉電氣面板查看模塊的讀數。ACCEXP IND 無線電力測試儀使您可以查看來自測試點不同位置的讀數，并可以顯著提高安全性。此外，無需手動記錄數據，因為ACCEXP CNX v3000 電壓模塊使用可選 PC 適配器能捕獲多達 65000 組加蓋時間戳的最小/最大/平均讀數。
ACCEXP IND 無線電力測試儀套件提供所有常見電氣參數的測量。
ACCEXP IND 無線電力測試儀提供：
真均方根交流和直流電壓測量值，最高 1000V
真均方根交流和直流電流，具有 0.01 mA 分辨率
連通性、電阻、二極管測試、電容和頻率測量
最小值/最大值記錄
CAT III 30000 V、CAT IV 600 V；IP54
CNX v3000 交流無線電壓模塊提供：
真均方根交流電壓測量值，最高 30000V
±1% 精度最高 500 Hz，± 2% 精度最高 1 kHz
存儲器記錄多達 65000 個讀數
背光 LCD 顯示屏
CAT III 1000 V、CAT IV 600 V；IP42
ACCEXP IND 無線電力測試儀使用可選 PC 適配器，CNX 無線故障排除系統可同時跟蹤多達 10 個測量模塊，將結果發送至 PC 以供日后分析。
| ACCEXP IND 20米無線電力測試儀技術指標 | |||
| 交流電壓 | |||
| 量程 ¹ | 分辨率 | 精度 ² ³ | |
| 45 Hz 至 500 Hz | 500 Hz 至 1 kHz | ||
| 600.0 mV | 0.1 mV | 1.0 % + 3 | 2.0 % + 3 |
| 6.000 V | 0.001 V | ||
| 60.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ||
| 1000 V | 1 V | ||
|
¹ 所有交流電壓量程均已指定為從 1 % 至 100 % 的量程。 ² 在滿刻度到 500 V 時，波峰因素 ≤ 3，在 1000 V 時波峰因素呈線性下降至 < 1.5。 ³ 若為非正弦波，則高達 3 的波峰因數通常要加 -（2% 讀數 + 2% 滿刻度）。 |
|||
| ACCEXP IND 20米無線電力測試儀直流電壓、連通性、電阻、二極管測試和電容 | |||
| 功能 | 量程 | 分辨率 | 精度 |
| mV | 600.0 mV | 0.1 mV | 0.09 % + 2 |
| V | 6.000 V | 0.001 V | 0.09 % + 2 |
| 60.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ||
| 1000 V | 1 V | 0.15 % + 2 | |
| Ω | 600 Ω | 1 Ω | < 25 Ω 時，儀表發出蜂鳴聲，蜂鳴器檢測 250 μs 或更長時間的開路或短路。 |
| Ω | 600.0 Ω | 0.1 Ω | 0.5 % + 2 |
| 6.000 kΩ | 0.001 kΩ | 0.5 % + 1 | |
| 60.00 kΩ | 0.01 kΩ | ||
| 60.00 kΩ | 0.1 kΩ | ||
| 600.0 kΩ | 0.001 MΩ | ||
| 50.00 MΩ | 0.01 MΩ | 1.5 % + 3 | |
| 二極管測試 | 2.000 V | 0.001 V | 1 % + 2 |
| µF | 1000 nF | 1 nF | 1.2 % + 2 |
| 10.00 μF | 0.01 μF | ||
| 100.0 μF | 0.1 μF | ||
| 9999 μF ¹ | 1 μF | 10% | |
| ¹ 在 9999 μF 量程下測量 1000 μF 電容時，測量精度為 1.2 % + 2。 | |||
| ACCEXP IND 20米無線電力測試儀交流和直流電流 | |||
| 功能 | 量程 ¹ | 分辨率 | 精度 |
|
交流電流 （45 Hz 至 1 kHz） |
60.00 mA | 0.01 mA | 1.5 % + 3 |
| 400.0 mA ³ | 0.1 mA | ||
| mA DC ² | 60.00 mA | 0.01 mA | 0.5 % + 3 |
| 400.0 mA | 0.1 mA | ||
|
¹ 所有交流電流量程均已指定為從 5 % 至 100 % 的量程。 ² 輸入負載電壓（典型）：400 mA 輸入 2 mV/mA。 ³ 400.0 mA 指定精度，最高 600 mA 過載。 |
|||
| ACCEXP IND 20米無線電力測試儀頻率 | |||
| 量程 | 分辨率 | 精度 ¹ | |
| 99.99 Hz | 0.01 Hz | 0.1 % + 1 | |
| 999.9 Hz | 0.1 Hz | ||
| 9.999 kHz | 0.001 kHz | ||
| 99.99 kHz | 0.01 kHz | ||
| ¹ 指定電壓頻率最高為 99.99 kHz，電流頻率最高為 10 kHz。 | |||
| 輸入特性 | ||||||
| 功能 |
過載 保護 |
輸入阻抗 （標稱值） |
共模衰減率（1 kΩ 不平衡） | 常模抑制比 | ||
 |
1100 V 均方根 | > 10 MΩ < 100 pF | 在直流且頻率為 50 Hz 或 60 Hz 時大于 120 dB | 在 50 Hz 或 60 Hz 時大于 60 dB | ||
 |
1100 V 均方根 | > 10 MΩ < 100 pF | 在直流且頻率為 60 Hz 以下時大于 60 dB | |||
 |
1100 V 均方根 | > 10 MΩ < 100 pF | 在直流且頻率為 50 Hz 或 60 Hz 時大于 120 dB | 在 50 Hz 或 60 Hz 時大于 60 dB | ||
| 開路測試電壓 | 滿刻度 | 典型短路電流 | ||||
| 至 6 MΩ | 50 MΩ | |||||
 |
1100 V 均方根 | < 2.7 V DC | < 0.7 V DC | < 0.9 V DC | < 350 mA | |
 |
1100 V 均方根 | < 2.7 V DC | 直流 2.000 V | < 1.1 mA | ||
| 功能 | 過載保護 | 過載 |
| mA | 保險絲，44/100 A，1000 V，快熔。 | 600 mA 過載最長達 2 分鐘，最少 10 分鐘停頓 |
| ACCEXP IND 20米無線電力測試儀最小值/最大值記錄 | |
| 功能 | 精度 |
| 直流功能 | 測量功能的指定精度，持續時間 >350 毫秒的變化共計 12 次。 |
| 交流功能 | 測量功能的指定精度，持續時間 >900 毫秒的變化共計 40 次。 |
| 通用技術指標 | |
| 任何端子和接地之間的最高電壓 | 1000 V 直流或交流均方根 |
| Ω A 輸入的熔斷保護 | 0.44 A (44/100 A, 440 mA)，1000 V 快速熔斷，僅限福祿克指定部件 |
| 顯示屏 (LCD) |
更新率： 4/秒 伏特、安培、歐姆：6000 次 頻率：10000 次 電容：1000 次 |
| 電池類型 | 三節 AA 堿性電池，NEDA 15A IEC LR6 |
| 電池壽命 | 最少 300 小時 |
| 溫度 | 工作溫度：-10 °C 至 50 °C；存放溫度：-40 °C 至 60 °C |
| 相對濕度 |
0 % 至 90 %（0 °C 至 35 °C） 0 % 至 75 %（35 °C 至 40 °C） 0 % 至 45 %（40 °C 至 50 °C） |
| 海拔 |
工作海拔： 2000 米 存放海拔：12000 米 |
| 溫度系數 | 0.1 X（指定精度）/°C (<18 °C 或 >28 °C) |
| 無線頻率 | 2.4 GHz ISM 頻帶 20 米范圍 |
| 尺寸（高 x 寬 x 長） |
4.75 cm x 9.3 cm x 20.7 cm (1.87 in x 3.68 in x 8.14 in) |
| 重量 | 340 g (12 oz) |
| 安全標準 |
US ANSI：ANSI/ISA 61010-1 / (82.02.01)：第 3 版 CSA：CAN/CSA-C22.2 No 61010-1-12：第 3 版 UL：UL 61010-1：第 3 版 CE 歐洲：IEC/EN 61010-1:2010 |
|
電磁兼容性 EMI、RFI、EMC、RF |
EN 61326-1:2006、EN 61326-2-2:2006。 ETSI EN 300 328 V1.7.1:2006、ETSI EN 300 489 V1.8.1:2008、FCC 第 15 部分 C 子部分第 15.207、15.209、15.249 節 FCCID : T68-FWCS IC:6627A-FWCS |
| 防護 (IP) 等級 | IP54 |
ACCEXP IND 20米無線電力測試儀CNX v3000 交流電壓模塊
精度指定為 ± ([讀數的 % ] + [最低有效位數])。所有量程為自變換量程。精度指定為由自變換量程獲得的量程的 5% 至 100%，18 °C 至 28 °C。| ACCEXP IND 20米無線電力測試儀交流電壓 | |||
| 量程 ¹ | 分辨率 | 精度 ² ³ | |
| 45 Hz 至 500 Hz | 500 Hz 至 1 kHz | ||
| 600.0 mV | 0.1 mV | 1.0 % + 3 | 2.0 % + 3 |
| 6.000 V | 0.001 V | ||
| 60.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ||
| 1000 V | 1 V | ||
|
¹ 所有交流電壓量程均已指定為從 1 % 至 100 % 的量程。 ² 在滿刻度到 500 V 時，波峰因素 ≤ 3，在 1000 V 時波峰因素呈線性下降至 < 1.5。 ³ 若為非正弦波，則高達 3 的波峰因數通常要加 -（2% 讀數 + 2% 滿刻度）。 |
|||
| ACCEXP IND 20米無線電力測試儀通用技術指標 | |
| 顯示屏 | 3-1/2 位，LCD w/背光，600 次，更新 4/秒 |
| 電池類型 | 2 AA，NEDA 15 A，IEC LR6 |
| 電池壽命 | 400 小時 |
| 存儲器 | 可記錄多達 65000 個讀數 |
| 聆聽間隔不受限制 | 5 秒 |
| 射頻通信 | 2.4 GHZ ISM 波段 |
| 射頻通信量程 | 20 米 |
| 工作溫度 | -10 °C 至 +50 °C |
| 存放溫度 | -40 °C 至 +60 °C |
| 工作濕度 | 35 °C 下為 90%，40 °C 下為 75%，50 °C 下為 45 % |
| 電磁兼容性 (EMC) | EN 61326-1:2006 |
| 符合安全標準 |
EN/IEC 61010-1:2010 至 1000 V 測量類別 (CAT) III 600 V 測量類別 (CAT) IV EN/IEC 61010-2-030:2010 EN/IEC 61010-031:2002+A1:2008 |
| 污染等級 | 2 |
| 溫度系數 | 增加 0.1 X（指定精度）/°C（<18 °C 或 >28 °C） |
| 安全等級 | CAT IV 600 V、CAT III 1000 V |
| 認證 | CSA, FCC T68-FWCS IC:6627A-FWCS |
| 防護 (IP) 等級 | IP42 |
| 尺寸 (HxWxD) | 16.5 cm x 6.35 cm x 3.56 cm (6.5 in x 2.5 in x 1.4 in) |
| 重量 | .22 kg (8 oz) |
