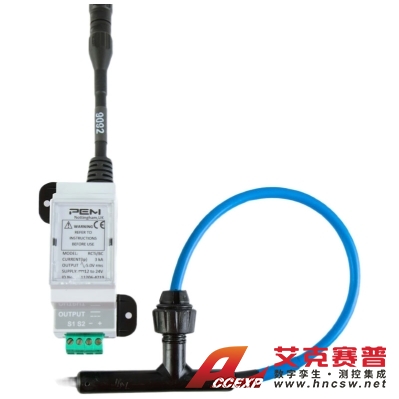

PEM RCTi系列羅氏線圈 工業電流探頭傳感器 可永久安裝
名稱：儀器附件及傳感器
品牌：PEM
型號：RCTi系列
簡介：PEM RCTi系列羅氏線圈是一種薄型、靈活、夾式交流電流探頭，可永久安裝的電流傳感器。Rogowski（傳感）線圈安裝簡單，易于改裝，薄、輕、靈活且可夾住。RCTi 的次級輸出是與測量的初級電流成正比的瞬時電壓，可對初級電流進行準確、低成...
申請服務
- 產品介紹
PEM RCTi系列羅氏線圈是一種薄型、靈活、夾式交流電流探頭，可永久安裝的電流傳感器。
Rogowski（傳感）線圈安裝簡單，易于改裝，薄、輕、靈活且可夾住。RCTi 的次級輸出是與測量的初級電流成正比的瞬時電壓，可對初級電流進行準確、低成本的寬帶測量。
PEM RCTi系列電流探頭提供：
僅測量交流電流
單通道
250Arms 至 50kArms
典型精度優于 1%
5Vrms （+/-7.07Vpeak） 輸出
50/60Hz至1kHz時<1度相移
最大峰值 di/dt：6.0kA/μs
最大均方根 di/dt：0.3kA/μs
PEM RCTi系列通常與功率和諧波表和分析儀、電流表、數據記錄器、數據采集卡以及電能質量應用一起使用。
PEM RCTi系列特征
可追溯校準（包括證書）
非磁性材料意味著出色的線性度<0.1% 讀數
完全隔離的測量
隔離電源 2kVdc
2kV絕緣線圈
小型 DIN 導軌外殼
標準和批準
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032 標準
PEM Ltd 已通過 ISO9001：2015 標準認證
PEM RCTi系列產品型號
| RCT系列類別 | RCTi | RCTi-3phase | RCTrms | RCTrms-3phase | RCT1A |
| 額定電流(A) | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出(FS) | 5.0 ( Vrms ) | 5.0 ( Vrms ) | 4-20(mA) | 4-20(mA) | 1(Arms) |
| 極限輸出(%FS) | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓(Vdc) | 12~14 | 12~14 | 12~14 | 12~14 | 24 |
| 最大輸入功率(W) | 0.4 | 1.2 | 0.7 | 2.1 | 13(5Ω負載)2.1(1.25Ω負載) |
| 工作溫度(°C )(設備) (線圈) | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶( < 2000A)(Hz)≥2000A) | 0.6~ 1M/600k 0.4+0.1度 | 0.6~ 1M/600k 0.4+0.1度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | 士1.0% | 士1.0% | 士1.5% | +1.0%(0-5V)+1.5% ( 4-20mA ) | 士1.0% |
| 負載( KI) | > 10.0 | > 10.0 | <0.3 | <0.3 ( 4-20mA ) | 0.005~0.00125 |
| 線圈長度 | 300, 500,700(可定制) | 300, 500,700(可定制) | 300, 500,700(可定制) | 300, 500,700(可定制) | 300, 500,700(可定制) |
| 線纜長度 | 1m.2.5m(可定制) | 1m.2.5m(可定制) | 1m.2.5m(可定制) | 1m.2.5m(可定制) | 1m.2.5m(可定制) |
PEM RCTi系列的電氣性能指標
額定電流 （rms）：250A， 500A， 800A， 1000A， 1600A， 2000A， 2500A， 3000A， 4000A， 5000A， 8000安， 10000安， 16000A， 20000A， 25000A， 30000A， 40000安， 50000安
額定輸出（滿量程 FS）：5.0Vrms（峰值±7.07V）
輸出限制：150% FS（±10.6V 峰值）
電源電壓（寬輸入）：12Vdc （-10%） 至 24Vdc （+20%）
輸入功率：0.4瓦
工作溫度范圍：–5°C 至 +65°C（積分器電子設備）/–20°C 至 +80°C（線圈和電纜）
帶寬（-3dB）（< 2000A）：0.6Hz 至 1MHz（300mm 線圈）/600kHz（700mm 線圈）
帶寬 （-3dB） （≥ 2000A）：0.2Hz 至 1MHz（300mm 線圈）/600kHz（700mm 線圈）
相移 @ 50Hz （< 2000A）：0.9 ± 0.1 度
相移 @ 50Hz （≥ 2000A）：0.4 ± 0.1 度
精度（典型值）：讀數的 ±1.0%（5% 至 150% FS，25°C）
輸出負載：> 10.0kΩ
線圈長度：300 毫米、500 毫米、700 毫米或 1000 毫米（可根據要求提供更長的線圈）。
電纜長度：1m 或 2.5m（可根據要求提供更長的電纜）。

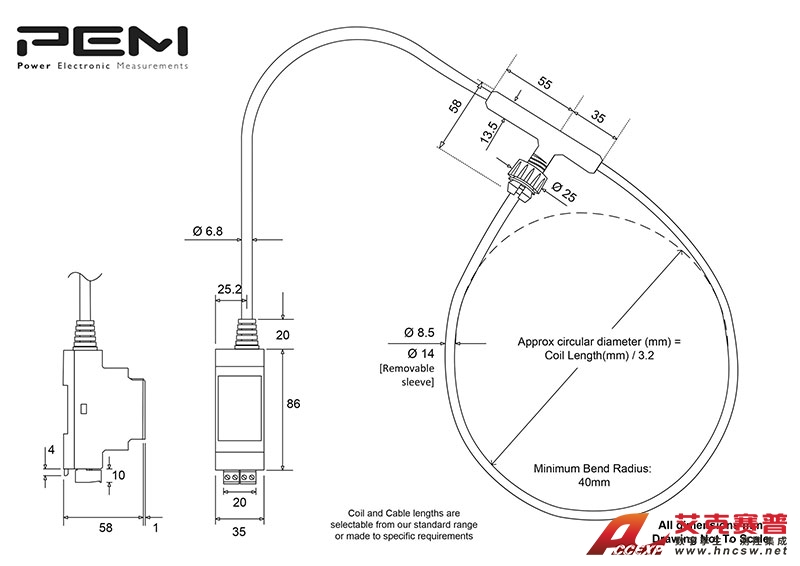

PEM RCTi系列產品尺寸
