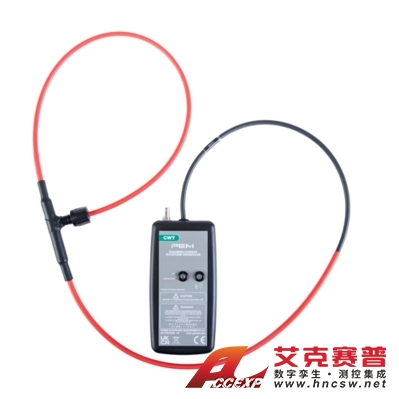

PEM CWT系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號：CWT系列
簡介：PEM CWT系列羅氏線圈 電流探頭傳感器結合了易于使用的薄型、柔性夾式羅氏線圈，能夠準確復制快速開關電流波形，無論是正弦波、準正弦波、PWM波還是脈沖波形。PEM CWT系列主要特點對于 600A 電流，新型 CWTHF 提供卓越的帶寬和...
申請服務
- 產品介紹
PEM CWT系列羅氏線圈 電流探頭傳感器結合了易于使用的薄型、柔性夾式羅氏線圈，能夠準確復制快速開關電流波形，無論是正弦波、準正弦波、PWM波還是脈沖波形。
PEM CWT系列主要特點
對于 600A <電流或 60kA >電流，新型 CWTHF 提供卓越的帶寬和抗噪能力。
型號覆蓋 0.1Hz 至 16MHz 的范圍。
額定電流從 600A pk 到 60kA pk。
峰值 di/dt 40kA/μs。
線圈絕緣 10kV pk。
8.5 毫米（最大）線圈橫截面直徑。
僅以幾個 pH 值對被測電路進行負載。
標準線圈長度為 300 毫米至 1000 毫米，但更長的線圈長度也隨時可用。
PEM CWT系列應用
電力電子開關電路中的電流瞬態測量。
雷擊測量。
電源轉換器開發和診斷。
高頻 （hf） 正弦電流，例如感應加熱。
在存在大直流電流的情況下測量小交流電流（例如，監控電容器紋波）。
牽引、電機驅動和電力網絡中的 EMC 測量。
測量故障電流或脈沖電源應用中的電流。
標準與合規性
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032
PEM Ltd 已通過 ISO9001：2015 標準認證
PEM CWT系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流(A) | 峰值di/dt(kA/μs) | 噪聲 (mVp-p) | 衰減(%/ms) | 低頻帶寬(-3dB)Hz | 高頻帶寬(-3dB)MHz | 高頻帶寬(-3dB)MHz |
| CWT-經典款系列 | 300mm線圈 | 700mm線圈 | ||||||
| CWT/3N | 20 | 600 | 2.0 | 14 | 0.9 | 1.0 | 10 | 5 |
| CWT/6 | 5.0 | 1.2K | 8.0 | 12 | 0.9 | 1.0 | 16 | 10 |
| CWT/15 | 2.0 | 3.0K | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWT/30 | 1.0 | 6.0K | 40 | 3.5 | 0.5 | 0.6 | 16 | 10 |
| CWT/60 | 0.5 | 12K | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
| CWT/150 | 0.2 | 30K | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWT/300 | 0.1 | 60K | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
DI/DT 額定值
這些是“絕對最大 di/dt 額定值”，不得超過該值。
| 類型 | 絕對最大峰值 di/dt | 絕對最大rms di/dt |
| CWT | 40kA/μs | 1.5kA/μs |
PEM CWT系列技術規格
輸出：±6V pk 對應于≥ 100kΩ 的“峰值電流”（推薦例如 DC1MΩ 示波器）。
準確性：校準至 ±0.2% 讀數，羅氏線圈環路中的導體中心。線圈中的導體位置（對于直徑為 10 毫米的導體）通常為 ±1% 讀數。線性度（電流大?。?.05% 讀數。
直流偏移：25°C 時最大 ±3mV
溫度：線圈和電纜 -20°C 至 +100°C，積分器電子設備 0°C 至 +40°C
線圈電壓：10kV pk - 對地安全峰值工作電壓。額定值通過 15kV rms、50Hz、60 秒耐壓測試確定。CWT 線圈包括一個可拆卸的硅膠套管，可提供額外的堅固機械保護。
電纜長度：1m、2.5m 或 4m（從線圈到電子設備的電纜長度）。（可根據要求提供更長的電纜）。
線圈長度：300 毫米、500 毫米、700 毫米或 1000 毫米。（可根據要求提供更長的線圈）。
電池選項
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。
