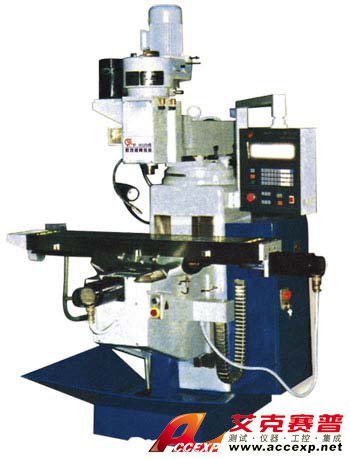

TSI-5325A 教學生產兩用型數控搖臂銑床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-5325A 教學生產兩用型數控搖臂銑床是結合數控、電子、機電一體化技術和工藝生產的一種多功能、高自動化、高精度、高可靠性的數控銑床，三坐標自動控制。
申請服務
- 產品介紹
TSI-5325A 教學生產兩用型數控搖臂銑床是結合數控、電子、機電一體化技術和工藝生產的一種多功能、高自動化、高精度、高可靠性的數控銑床，三坐標自動控制。TSI-5325A 教學生產兩用型數控搖臂銑床適用于工各種形狀復雜、精度要求較高零件的單件及批量生產。如凸輪、樣板、弧形槽等。廣泛地用于機械加工等各行業、也可用于數控加工實習中心作培訓教學之用。
自動、手動、點動、單段、空運行、手輪進給
直線、圓弧功能
刀具、間隙補償功能
程序跳段功能
輔助功能
宏程序及子程序功能
零點偏置功能
拷貝、復制、粘貼、刪除等編輯功能
自診斷功能
標準RS-232接口
48KB/63程序儲存容量
TSI-5325A 教學生產兩用型數控搖臂銑床主要技術參數:
| 項目 | 單位 | 性能參數 |
| 工作臺行程X軸 | mm | 750 |
| 工作臺行程Y軸 | mm | 380 |
| 套筒行程Z軸 | mm | 127 |
| 升降臺升降行程 | mm | 440 |
| 主軸孔錐度 | R8 | |
| 主軸轉速范圍 | rpm | 67-4600 |
| 主電機功率 | kw | 1.3/1.8 |
| 步進電機驅動轉矩（X、Y） | N．M | 15 |
| 步進電機驅動轉矩（Z） | N．M | 11 |
| 進給速度范圍（X、Y） | Mm/min | 0-2000 |
| 進給速度范圍（Z） | Mm/min | 0-600 |
| 精度分辨率 | mm | 0.004 |
| 定位精度 | mm | 0.025/300 |
| 重復定位精度 | mm | 0.015 |
| 外形尺寸(長×寬×高) | mm | 2330×1680×2100 |
| 數控機床凈重 | kg | 1500 |
