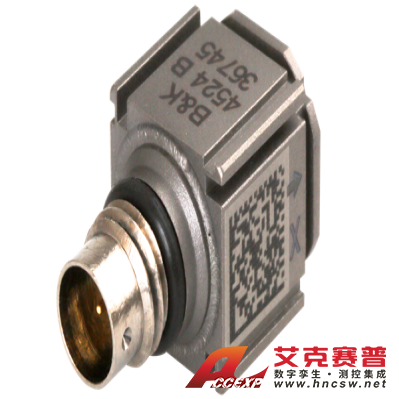

HBK 4524-B型 三軸CCLD壓電式加速度計，TEDS
名稱：振動測試儀
品牌：HBK
型號：4524-B
簡介：4524型和4524-B型都是輕量化的三軸壓電式正交剪切式加速度計，各有三個獨立的輸出，可在三個相互垂直的方向上同時進行測量。4524型和4524-B型都有4針接頭。使用場景結構分析測量多通道模態分析測量汽車車身和動力總成應用的模態測量夾子...
申請服務
- 產品介紹
4524型和4524-B型都是輕量化的三軸壓電式正交剪切式加速度計，各有三個獨立的輸出，可在三個相互垂直的方向上同時進行測量。4524型和4524-B型都有4針接頭。
使用場景
結構分析測量
多通道模態分析測量
汽車車身和動力總成應用的模態測量
夾子安裝裝置，以及可以將傳感器安裝在其六個表面中的五個面上，使其在結構上的安裝非常靈活和快速，因此非常適合結構和模態分析測量。
輕型緊湊型結構是正交剪切式專利涵蓋的改進設計。
| 型號 | 4520 | 4524-B/ 4524-B- 001 | 4529-B/ 4529-B- 001 | 4527/4527- 001/4527- 003 | 4528-B/ 4528-B-001/ 4528-B-003 | 4535-B/ 4535-B-001/ 4535-B-003 | 4504-A | 4515-B | ||||||||||||||||||||||||||||||||||||||||||||||||||
| CCLD /IEPE加速度計三軸向 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 標稱靈敏度 mV/ms-2 | 1 | 10/1 | 10/1 | 1/10/0.1 | 1/10/0.1 | 1/10/0.1 | 1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻率范圍 (±10%)Hz | x:2 - 7k y:2 - 7k z:2 - 7k | x:0.2 - 5.5k y:0.2 - 3k z:0.25 - 3k | x:0.3 - 12.8k y:0.3 - 6k z:0.3 - 6k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:1 - 11k y:1 - 9k z:1 - 18k | x:0.25 - 900 y:0.25 - 900 z:0.25 - 900 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 測量范ms-2 | 4.9k | 500/5k | 700/7k | 7k/700/50k | 7k/700/50k | 7k/700/50k | 7.5k | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 應用 | 模態測試, 外殼接地, 各向獨立 供電 | 模態測試, 高靈敏度 | 頻響優化, 各向獨立供 電 | 動力總成測 試,溫度可達 +180℃,各向 單獨供電 | 動力總成測試, 溫度可到 +165°C | 模態測試,各向 單獨供電,寬 頻,低噪聲 | 通用測試, 各向單獨供 電, 外殼絕 緣 | 座墊傳感器, 人體振動舒 適性評價 | ||||||||||||||||||||||||||||||||||||||||||||||||||
