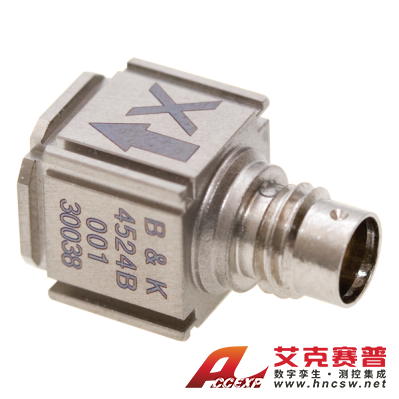

HBK 4524-B-001型 立方形三軸 CCLD 加速計、 TEDS、1 mV/ms-2，不含線纜
名稱：振動測試儀
品牌：HBK
型號：4524-B-001
簡介：4524型與4524-B型是兩款三軸壓電式OrthoShear加速計，具有三個獨立的輸出口，可在三個互相垂直的方向上同時進行測量。4524型與4524-B型都有一個四針連接器。使用場景結構分析測量多通道模態分析針對汽車車身與動力傳動系的模態...
申請服務
- 產品介紹
4524型與4524-B型是兩款三軸壓電式OrthoShear加速計，具有三個獨立的輸出口，可在三個互相垂直的方向上同時進行測量。4524型與4524-B型都有一個四針連接器。
使用場景
結構分析測量
多通道模態分析
針對汽車車身與動力傳動系的模態測量
線夾安裝設備有六個平面，傳感器可安裝在其中的五個平面上，該設備具有出色的安裝靈活性，是進行結構與模態分析測量的理想選擇。
其緊湊的構造是一種改進的設計，屬于OrthoShear專利。
| 型號 | 4520 | 4524-B/ 4524-B- 001 | 4529-B/ 4529-B- 001 | 4527/4527- 001/4527- 003 | 4528-B/ 4528-B-001/ 4528-B-003 | 4535-B/ 4535-B-001/ 4535-B-003 | 4504-A | 4515-B | ||||||||||||||||||||||||||||||||||||||||||||||||||
| CCLD /IEPE加速度計三軸向 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 標稱靈敏度 mV/ms-2 | 1 | 10/1 | 10/1 | 1/10/0.1 | 1/10/0.1 | 1/10/0.1 | 1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻率范圍 (±10%)Hz | x:2 - 7k y:2 - 7k z:2 - 7k | x:0.2 - 5.5k y:0.2 - 3k z:0.25 - 3k | x:0.3 - 12.8k y:0.3 - 6k z:0.3 - 6k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:1 - 11k y:1 - 9k z:1 - 18k | x:0.25 - 900 y:0.25 - 900 z:0.25 - 900 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 測量范ms-2 | 4.9k | 500/5k | 700/7k | 7k/700/50k | 7k/700/50k | 7k/700/50k | 7.5k | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 應用 | 模態測試, 外殼接地, 各向獨立 供電 | 模態測試, 高靈敏度 | 頻響優化, 各向獨立供 電 | 動力總成測 試,溫度可達 +180℃,各向 單獨供電 | 動力總成測試, 溫度可到 +165°C | 模態測試,各向 單獨供電,寬 頻,低噪聲 | 通用測試, 各向單獨供 電, 外殼絕 緣 | 座墊傳感器, 人體振動舒 適性評價 | ||||||||||||||||||||||||||||||||||||||||||||||||||
