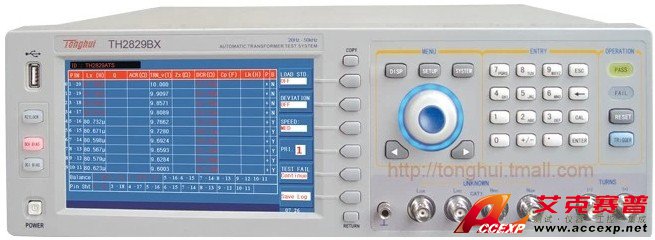

同惠TH2829BX變壓器綜合測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠TH2829BX變壓器綜合測試儀能夠準確測試更高的測試頻率、更寬的測試電壓范圍 同惠TH2829BX變壓器綜合測試儀測試頻率為20Hz-200kHz,可達到0.5mHz的最小分辨率，提供0.05%的測量準確 度，為您現在和未來的...
申請服務
- 產品介紹
同惠TH2829BX變壓器綜合測試儀能夠準確測試更高的測試頻率、更寬的測試電壓范圍
同惠TH2829BX變壓器綜合測試儀測試頻率為20Hz-200kHz,可達到0.5mHz的最小分辨率，提供0.05%的測量準確
度，為您現在和未來的產品提供充分的測試保障。TH2829BX還為您配備了5mV-10Vrms、分辨率100uV的測試信
號源，使您對所有器件的測試得心應手，無需再為測試電壓的不足而擔憂，使寬闊的測試電壓和精細的分辨
率達到完美的統一。
同惠TH2829BX變壓器綜合測試儀具有高效測試無與倫比的高速測試使測試效率全面提升
當今制造業，高效測試是控制和降低成本的強有力的手段，生產效率的提高將顯著而持續地為企業創造價值
。同惠TH2829BX變壓器綜合測試儀將先進的測試技術、控制技術、顯示技術、處理器技術等融于一體，可達
到無與倫比的75次/秒的測試速度，整機掃描速度比TH2819X提高了近40%。更高效率的提升空間可使您效益倍
增，同惠TH2829BX變壓器綜合測試儀提供了前面板PASS/FAIL LED指示，當僅需了解合格與否的信息而關閉
LCD時，測試速度甚至可提高近50%。TH2829BX變壓器綜合測試儀， 速度、精度、效率，─ 創領電子變壓器
測試新時代全新定義的變壓器綜合測試儀。
同惠TH2829BX變壓器綜合測試儀精密LCR數字電橋簡介：頻率20Hz-200kHz/0.5mHz，電壓5mV-10Vrms/100uV,
75次/秒測試速度，有頻率、ACV、DCV、DCI、二極管正反向等等多種分析功能。帶0-±10V可編程獨立電壓源
，可用于測試二極管、三極管、JFET、MOS等有源器件的阻抗參數測試，支持兩臺TH1776 40A DC Bias偏流源
進行電感疊加偏置電流測試。
滿足高效、精確測試要求，功能配備齊全是眾多開關變壓器、網絡變壓器制造廠家對測試儀器的強烈渴望與
需求。同惠憑籍其多年來領先的阻抗測試技術與深受國內外廣大客戶信賴的TH2818X/TH2819X變壓器綜合測試
儀積累的豐富經驗，經過詳細、周密的市場分析與調查，為廣大客戶隆重推出完整體現速度、精度與效率相
結合的全新定義的同惠TH2829BX變壓器綜合測試儀變壓器綜合測試儀。在當今效率決定發展的年代，同惠
TH2829BX變壓器綜合測試儀必將給您帶來前所未有的全新體驗，充分為您創造價值。
同惠TH2829BX變壓器綜合測試儀完整測試精簡您的測試工序，真正的一鍵OK
網絡變壓器普遍帶有二極管或LED，以往的測試儀器不具備進行二極管正反向性能的測試能力，這必然給網絡
變壓器制造商的測試帶來很大的不便，甚至成為提高效率的瓶頸。針對網絡變壓器測試的這一困惑，
TH2829BX可配置高效的二極管正反向測試功能（選件），正向測試恒定電流源可在0-120mA任意設置，反向測
試電流可低至1uA。
降低預算
標配的0-100mA/10V直流偏置電源使您的預算大為降低
同惠TH2829BX變壓器綜合測試儀在為您帶來超強功能體驗的同時，時刻牢記為您節約預算。0-100mA/10V偏置
電源是網絡變壓器測試的必備功能，以往該功能均作為選件而需要客戶額外付費，同惠TH2829BX變壓器綜合
測試儀為您標準配置了該項功能，不再需要考慮是否加裝。
魚和熊掌可以兼得：以往變壓器測試系統的100mA偏流源與1A偏流源兩者只可二者選一。而今，同惠TH2829BX
變壓器綜合測試儀徹底摒棄了這一概念，兩者可以同時具備，并且可在前面板獨立控制
更多信息
掃描測試結果整屏顯示，LCR可四種參數同時顯示
電子變壓器是一種多腳位多參數的特殊電子器件，其測試需對多種參數進行掃描。以往變壓器測試系統由于
顯示器的限制，測試結果需要多次翻頁方能全面觀察。同惠TH2829BX變壓器綜合測試儀采用7英寸800x480彩
色TFT LCD顯示器，將所有單次掃描測試結果融匯于一頁之中，極大方便了操作者對測試結果的觀察和判斷。
當選擇LCR測試功能時，不僅可以以傳統的主、副參數顯示，還能以兩組主、副參數同時顯示的方式，將
更多的結果信息呈現出來，無須頻繁轉換測試參數菜單。
方便的信息保存
掃描測試結果與顯示畫面直接U盤保存
同惠TH2829BX變壓器綜合測試儀前面板USB HOST接口能讓您快速而方便地使用外部USB存儲器或在儀器內部
FLASH上保存狀態文件、變壓器掃描測量結果、LCR測試數據和LCD顯示圖像。 操作者可將上述數據以CSV、
XLS、GIF等格式進行保存，方便您打印、匯總、存儲與分析。
性能躍升
增強的圈數比和穩定的低DCR測量能力
圈數比測試是電子變壓器參數測試的一個極為重要的內容。較大的圈數比范圍和較弱的電磁耦合是圈數比準
確測試的主要障礙。TH2829BX,TH2829BX,TH2829CX通過高達10Vrms的測試信號、獨特的變壓器初次級信號取
樣和信號合成方法、改進的圈數比計算方法等一系列重要的改進提高，完善了變壓器圈數比準確與可靠的測
試，并加快了圈數比的測試速度。
同惠TH2829BX變壓器綜合測試儀改善和提高了低DCR的測量能力，即使DCR較低時也能獲得準確而穩定的測量
，這保證了低圈數粗線徑線圈DCR的可靠測量。
貼近顧客需求
新增條形碼讀入功能
同惠TH2829BX變壓器綜合測試儀可以通過USB HOST讀入被測產品條形碼。該功能可對以往的設置文件賦予條
碼；可根據掃入條碼自動尋找對應測試設置文件；可用掃入條碼創建對應的文件；手工輸入條碼也可找到相
應文件；發送測試結果可附加條碼信息。條碼輸入可較好地幫助客戶提高產品和文件管理能力。
創新的系統組網
通過LAN實現多臺儀器組網連通和數據傳遞
同惠TH2829BX變壓器綜合測試儀標配有10/100 Base-T LAN接口，PC可通過局域網連通所有儀器的LAN接口，
借助同惠提供的組網軟件實現多臺變壓器自動測試系統的組網控制，組建網絡化變壓器綜合測試儀。所有儀
器設置文件可在PC編輯并發送至每臺儀器，也可檢查每臺儀器的測試過程，通過網絡將測試結果數據快速上
傳PC以進行存儲、統計與分析。
快捷的文件系統
同惠TH2829BX變壓器綜合測試儀提供多種設置文件搜索模式
同惠TH2829BX變壓器綜合測試儀儀器內部可存儲最多200組儀器設定文件，這也增加了尋找特定文件的難度。
TH2829BX,TH2829BX,TH2829CX提供了多種文件搜索方法。模糊搜索：輸入關鍵詞可尋找到與關鍵詞相關的文
件；精確搜索：準確的文件名輸入查找；條碼搜索：輸入條形碼或掃描條形碼查找相應的設定文件。
無憂升級
同惠TH2829BX變壓器綜合測試儀能與TH2818X/TH2819X文件系統、測試治具保持兼容
同惠具有多年自動變壓器測試儀器生產銷售的歷史，TH2818X/TH2819X變壓器綜合測試儀獲得了廣大客戶的信
賴與支持。TH2829BX全面兼容TH2818X/TH2819X所有測試治具、測試治具頭、控制接口、測試設定文件，您無
需為新老產品的不兼容而擔憂。同惠TH2829BX變壓器綜合測試儀直接使用TH1901A/B,TH1805A/B掃描測試治具
。
助力工藝改進
同惠TH2829BX變壓器綜合測試儀機內軟件提供多種統計分析能力
降低成本、改進產品工藝、提高產品合格率是所有變壓器制造廠家提高利潤和勞動生產率的主要方法。
TH2829BX配備了Cpk，Ck，Cp等統計分析功能。客戶可對幾種選定參數（不超過5種）的測試結果進行分析，
以快速獲取產品改進的分析數據，用于統計分析的樣本最多為9999個。
快速的治具自檢
同惠TH2829BX變壓器綜合測試儀提供掃描治具自檢功能，確保掃描治具可靠工作
變壓器掃描治具主要由上百個繼電器組成的陣列來掃描切換不同的測試腳位和測試信號。由于繼電器長期頻
繁使用，會直接影響繼電器觸點性能，對掃描測試結果造成影響。同惠TH2829BX變壓器綜合測試儀提供了掃
描治具繼電器性能的自檢功能，運行該功能可以查找故障繼電器，以進行及時修復，保證掃描治具始終處于
良好的工作狀態。
同惠TH2829BX變壓器綜合測試儀的特點：
7英寸16：9 TFT LCD顯示器，分辨率800RGB×480
簡潔、淡雅的外觀設計，靈活、便捷的面板操作
最高測試頻率1MHz, 分辨率0.5mHz
寬闊的信號幅度范圍5mV-10Vrms, 分辨率100μV
最快測試速度達75次/秒
更寬的阻抗測量范圍與更好的小信號測試穩定性
內置0-100mA/0-10V偏置電源（標配）, 可選配1A偏流源
二極管正反向特性檢測，滿足網絡變壓器參數完整測試
改進的高圈數比和弱耦合變壓器測試能力
改進的DCR測試能力，提高低電阻繞組的DCR測試能力
單屏可容納全部掃描測試結果，無需翻頁
LCR測試可選擇一組或兩組主、副參數顯示
兼容TH1901、TH1805 20Pin變壓器掃描治具
靈活的時間標記系統，文件設定、校準偏差與扣除時 間均可記憶
對選定的掃描參數進行多檔分選
掃描治具繼電器自檢功能，保證掃描治具的可靠工作
靈活的偏差扣除方式
多種不良處理方式選擇
提供單參數測試循環，對獨立繞組進行測試判斷
管理員與操作員兩級密碼，提高測試安全和可靠性
機內200組設定文件保存，海量U盤設定文件保存能力
以CSV, GIF格式保存測試數據或圖像于USB存儲器
機內軟件提供Cpk, Cp, Ck等統計分析能力
條形碼讀入直接調用設定文件，管理測試產品品種
多種文件搜索模式：模糊搜索、精確搜索、條碼搜索等
參數設定文件向下兼容TH2818X/TH2819X
提供PC級儀器測試設定文件編程能力（選件）
USB HOST和RS232C兩種儀器操作軟件在線升級模式
多種接口方式支持上位機通訊
支持通過LAN接口實現多臺儀器組網
同惠TH2829BX變壓器綜合測試儀的技術參數：
| 產品型號 | TH2829BX |
20Pin變壓器掃描測試+LCR數字電橋-選件 TH2829AX提供超過10小時的LCR數字電橋功能體驗， 體驗版在工作超過10小時后將自動關閉。 客戶確需安裝LCR數字電橋功能可聯系本公司業務人員或代理商另行購買， 購買時請提供詳細的儀器序列號。 |
|
| 基本測量準確度 | LCRZ | 0.05% | |
| DCR,圈數比 | 0.10% | ||
| 校準條件 |
預熱時間：≥ 30分鐘； 環境溫度：23±5°C； 信號電壓：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 測試電纜長度：0 m |
||
| 測試信號頻率 | TH2829BX | 范圍：20Hz—500kHz | 最小分辨率：0.5mHz準確度：0.01% |
| 信號源輸出阻抗 | 10Ω、30Ω、50Ω、100Ω可選， ±2% @1kHz | ||
| AC測試信號電平 | 正常 | 5mV—10Vrms | 最小分辨率：100μV, 準確度：10%x設定電壓+2mV |
| 50μA—100mArms | 最小分辨率：1μA | ||
| 恒定電平 | 10mV—5Vrms | 最小分辨率：100μV, 準確度：10%x設定電壓+2mV | |
| 100μA—50mArms | 最小分辨率：1μA | ||
| DC偏置電壓源 | 0V-± 10V | 最小分辨率：0.5mV, 準確度：1%x設定電壓+5mV | |
| 0mA-± 100mA | 最小分辨率：0.5μA | ||
|
DC恒定電流源（選件） （用于二極管正向特性測試） |
0-± 120mA |
最小分辨率：5μA， 準確度：1%x設定電流+0.2mA負載開路電壓：≤ 5 V |
|
|
DC偏置電流源 （選件，TH2901） |
0-± 1A |
最小分辨率：0.25mA， 準確度：1%x設定電流+2mA負載開路電壓：≤ 9 V |
|
| 變壓器測試參數 |
圈數比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻, 直流電阻, 平衡, 引腳短路， 二極管正反向Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short,Diode P/N |
||
| LCR數字電橋測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | ||
| DCR顯示范圍 | 0.00001Ω－999.999 MΩ | ||
| 圈數比顯示范圍 | 1:0.001-1000:1 | ||
| LCR參數顯示范圍 | |Z|, R, X 0.00001Ω — 99.9999MΩ | ||
| |Y|, G, B 0.00001μs — 99.9999s | |||
| C 0.00001pF — 9.99999F | |||
| L 0.00001μH — 99.9999kH | |||
| D 0.00001 — 9.99999 | |||
| Q 0.00001 — 99999.9 | |||
| θ(DEG) -179.999º — 179.999º | |||
| θ(RAD) -3.14159 — 3.14159 | |||
| Δ% -999.999% — 999.999% | |||
| 二極管測試 | 正向測試電壓 ：0 — 9.9999 V 、反向測試電流 ：0 — 99.999 mA | ||
| 測量速度(≥10 kHz) | 快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） | ||
| 等效電路 | 串聯, 并聯 | ||
| 量程方式 | 自動, 保持 | ||
| 觸發方式 | 內部, 手動, 外部, 總線 | ||
| 平均次數 | 1－255 | ||
| 校準功能 | 開路, 短路, 負載 | ||
| 數學運算 | 直讀, ΔABS, Δ% | ||
| 延時時間設定 | 0 - 60.000s, 1ms步進 | ||
| 比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | ||
| 檔計數功能 | |||
| PASS、FAIL前面板或掃描治具LED顯示) | |||
| 存儲器 | 200組LCRZ儀器設定文件200組變壓器掃描設定文件10組GIF圖像文件 | ||
| 接口 | 控制接口 | HANDLER（選件）， 從儀器后面板輸出SCANNER（支持TH1901A/B、TH1805A/B變壓器掃描夾具） | |
| 通訊接口 | LAN、GPIB（選件）、USB DEVICE、RS232C | ||
| 存儲器接口 | USB HOST（U盤存儲或條形碼掃描） | ||
| 通用技術參數 | |||
| 工作環境 | 溫度 | 0°C − 40°C | |
| 濕度 | ≤90%RH | ||
| 電源要求 | 電壓 | 99V-121V AC , 198V-242V AC | |
| 頻率 | 47Hz-63Hz | ||
| 功耗 | 最大80VA | ||
| 體積(W×H×D) | 430mm×185mm×473mm | ||
| 重量 | 約13 kg |

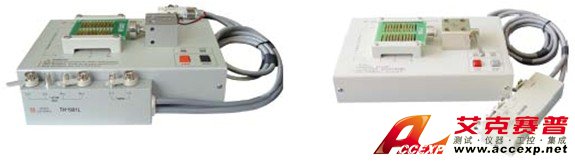

同惠TH2829BX變壓器綜合測試儀掃描測試夾具
至變壓器引腳的完全四端測試方式
更好的簧片接觸性能和壽命
更低的分布電容，測試Inverter的效果更好
最多可編程20個引腳變壓器
PASS/FAIL LED指示及音量高低、長短控制
測量狀態及結果HANDLER接口輸出TH2819XA/TH2819XB
短路控制信號可內接
同惠TH2829BX變壓器綜合測試儀可用選件：
TH2829X-LCR TH2829X LCR測試功能
TH2829X-D TH2829X 二極管正反向測試功能
TH26001 四端測試夾具
TH26006 軸向元件測試夾具
TH26007 磁環測試夾具
TH26008 SMD元件測試夾具
TH26009 SMD元件測試鉗
TH2901 1A DC偏置電流流板
TH1901A 自動變壓器掃描治具
TH1805A 自動變壓器掃描治具
TH1805B 手自動變壓器掃描治具
TH1801-EXT1 變壓器掃描擴展板
TH1801-EXT2 變壓器掃描擴展板
TH26017 USB接口控制電纜
TH10002 GPIB接口板
TH2829X-HDI HANDLER接口板
TH2829X-PS GPIB 上位機控制軟件
TH2829X-SS USB、RS232C 上位機控制軟件
TH2829X-LS LAN上位機網絡測試系統控制軟件
同惠TH2829BX變壓器綜合測試儀隨機附件：
TH26005B
四端測試夾具
TH26011A
四端開爾文測試電纜
TH26004B
二端測試電纜
TH26016
變壓器掃描控制電纜
TH1901-001 腳踏啟動開關
TH26010
鍍金短路板
TH1901B
手動變壓器掃描治具
其他技術參數請聯系長沙艾克塞普儀器設備有限公司 電話：0731-84284278 傳真：0731-84284278-809
