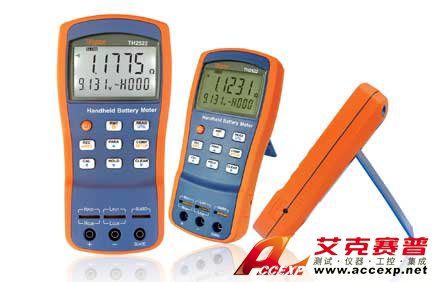

同惠TH2522型手持式電池測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了便攜式交流電阻電壓測試儀器——同惠TH2522系列手持電池測試儀（電池內阻/電壓測試儀）。同惠TH2522系列手持電池測試儀采用了低功耗的16bits嵌入式CPU和高密度SM...
申請服務
- 產品介紹
同惠TH2522型手持式電池測試儀簡介：
同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了便攜式交流電阻電壓測試儀器——同惠TH2522系列手持電池測試儀（電池內阻/電壓測試儀）。同惠TH2522系列手持電池測試儀采用了低功耗的16bits嵌入式CPU和高密度SMD貼裝工藝，界面清爽，操作便捷。
儀器采用1kHz恒壓測試信號源，內阻為50Ω，能夠很好的對外部測量器件做出適應，防止被測件擊毀。電阻除最小量程外，其量程均可達到0.5%的精度（最小量程保證0.8%精度），直流電壓測量精度更是達到了0.1%。內部可存儲35組分選數據，可獨立設置并選用內置比較數據，使您的測試和數據分析處理工作更加輕松。內部可實現兩種數據存儲方式，手動最多100組數據，自動最多500組數據，自動存儲方式又分為穩定存儲和定間隔存儲，方便您通過測量數據繪制產品性能參數表。儀器配置了Mini-USB接口，既方便您讀取儀器保存的數據，又方便您遠程控制儀器，讓測試工作不再枯燥。
應用領域
同惠TH2522適用于鋰電池、堿性電池、鉛酸電池等的內阻和電壓測試，利于評估電池產品的出廠規格、使用劣化情況及壽命，還適用于變壓器及電感線圈銅阻、繼電器、開關、接插件接觸電阻、導線電阻、印制板線路及焊孔電阻、金屬探傷等。其快速的測量速度以及良好的便攜性，便于產品的質檢和統計及生產線的故障排除。
電池數據采集及診斷新方法
1、輕便小巧的體型，帶來了前所未有的便攜性的同時又能保證測量數據的準確性，不受場地限制給現場測量帶了極大地機動性。
2、多種保存模式方便快捷的記錄待分析的數據，更有可定制無人值守自動數據采集模式，極大地加速了生產故障的排除及電池產品性能的統計。
3、低功耗設計在持續高強度測量的情況下仍舊能保證8小時的續航。采用可充電電池，160分鐘便可完成充電；如果使用普通干電池能持續工作10小時以上，極大地提升了工作效率。
遠程通訊便捷高效
1、采用了最廣泛被使用的Mini-USB接口，僅需安裝附帶驅動便可與PC實現高效通訊，方便了對電池數據的收集統計及管理，為電池產品性能描述及評估帶來了前所未有的高效與便捷。2、采用虛擬串口，在安裝完驅動后，您可以選擇使用本公司針對其開發的軟件平臺，或者選擇使用第三方軟件控制儀器和管理數據（若有需求請參照用戶手冊指令部分）。
多種測試夾具更專業
1、標配TH26027B及TH26018A型測試夾具，覆蓋大部分電池輸出端，極大地提升了電池測量的針對性，并同時提高了測量的精準度，減少因夾具的不匹配造成的接觸誤差。2、采用了先進的五端測試夾具，在保證精度的同時提升抗干擾能力和降低或者去除外延線長帶來的誤差。3、機身同時帶有孔式插槽，可使用普通萬用表測試線或自行制作外延線，方便特殊場合的使用，更人性化。
同惠TH2522型手持式電池測試儀性能特點：
電阻基本準確度：0.5%
直流電壓基本準確度：0.1%
最小分辨率：10uΩ（電阻），1mV（電壓）
最高直流測試電壓:50V
1kHz交流恒壓源測試
R，V，X，Z，θ等多種測試功能組合
最高測試速度:約4次/秒
手動/自動測量結果存儲功能（兩種自動模式供選擇）
手動最多保存100組數據
自動最多保存500組數據
支持對已存數據的讀取和刪除操作
35組分選數據保存，合格、警告、超差
支持對比較數據的單獨設定
可通過Mini-USB升級儀器操作軟件
儀器故障智能檢測
Mini-USB可方便與PC進行數據通訊以及對儀器的遠程控制
同惠TH2522型手持式電池測試儀技術參數：
| 顯示 | 顯示器 | 128段黑白液晶顯示器 |
| 顯示位數 | R：5位，最大顯示數字500.00 V：4位，最大顯示數字50.00 | |
| 基本準確度 | 交流電阻R：0.5%（最小量程0.8%） 直流電壓V：0.1% | |
| 測試信號源 | 頻率 | 1kHz±0.2Hz正弦波 |
| 恒定電壓 | 0.6V | |
| 測量顯示范圍 | 電阻R | 10μΩ-50Ω |
| 阻抗Z/電抗X | 100μΩ-50Ω | |
| 直流電壓V | 1mV-50V | |
| 電壓的分辨率 | 1mV | |
| 相位角θ（deg） | -359.98 | |
| 數學運算 | 直讀 | |
| 量程 | 交流電阻R | 50mΩ/158mΩ/500mΩ/1.58Ω/5Ω/50Ω/500Ω |
| 直流電壓V | 0.5V/1.58V/5V/15.8V/50V | |
| 最大輸入電壓 | 60V | |
| 測量速度（次/秒） | 快速：4次/秒，慢速:約1.5次/秒 | |
| 比較器 | 35組，合格、警告、超差分選 | |
| 量程方式 | 自動 | |
| 觸發方式 | 內部、總線 | |
| 操作功能 | 儀器故障檢測；短路清“0”；開路清“0”；35組比較設置的存儲/加載，手自動數據的讀取及刪除 | |
| 接口 | Mini-USB | |
| 通用技術參數 | ||
| 工作環境 | 溫度 | 0℃-40℃ |
| 濕度 | ≤90%RH | |
| 適配器電源要求 | 電壓 | 198V-242V |
| 頻率 | 47Hz-63Hz | |
| 電池電源要求 | 電壓 | 6V-17V |
| 功耗 | 短路 | 最大0.3W |
| 開路 | 最大0.15W | |
| 體積（H×W×D） | 200mm×90mm×40mm | |
| 重量 | 約0.35kg |
其他技術參數請聯系長沙艾克塞普儀器設備有限公司 電話：0731-84284278 傳真：0731-84284278-809
