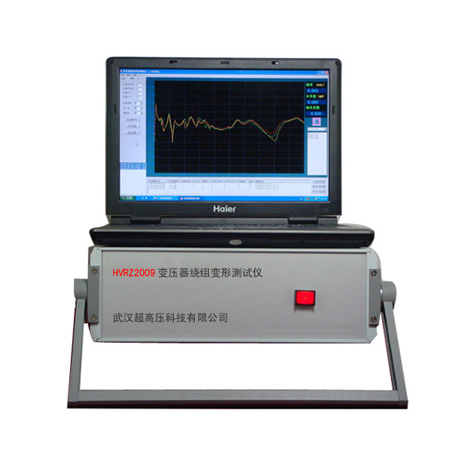

HVRZ2009變壓器繞組變形測試儀
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：一、主要技術特點： ☆ 采集控制采用高速、高集成化微處理器。 ☆ 筆記本電腦與儀器之間通信USB接口。 ☆ 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故...
申請服務
- 產品介紹
一、主要技術特點：
☆ 采集控制采用高速、高集成化微處理器。
☆ 筆記本電腦與儀器之間通信USB接口。
☆ 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
☆ 高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)。
☆ 信號輸出幅度可以軟件調節，最大幅度峰值±10V。
☆ 計算機將檢測結果生成電子文檔(Word)
☆ 選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上。
☆ 成品電路板,表面有特殊處理，具有抗水和有害氣體污染。
☆ 筆記本電腦和測量?jī)x器采用隔離電源供電，排除外界干擾。
☆ 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式
☆ 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
☆ 完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
二、 主要技術參數：
1、掃描方式：
（儀器具備線性掃頻測量和分段掃頻測量雙測量系統）
（1）線性掃描分布
掃頻測量范圍：(1kHz)-(2MHz)、2000掃頻點、分辨率為1kHz
（2）分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)、 分辨率為0.02kHz
(10kHz)-(100kHz)、 分辨率為0.2kHz
(100kHz)-(500kHz)、 分辨率為1kHz
(500kHz)-(1000kHz)、 分辨率為1kHz
2、 其他技術參數：
◇ 幅度測量范圍: (-100dB)–(+20dB)
◇ 幅度測量精度: 0.1dB
◇ 掃描頻率精度: 小于0.01%
◇ 信號輸入阻抗： 1MΩ
◇ 信號輸出阻抗： 50Ω
◇ 同相測試重復率：99.5%
◇測量?jī)x器尺寸(長寬高)345X250X120(mm)
◇儀器鋁合金包裝箱尺寸(長寬高)425X335X215(mm)
◇儀器附件鋁合金箱尺寸(長寬高)425X335X150(mm)
◇總體重量:10Kg
