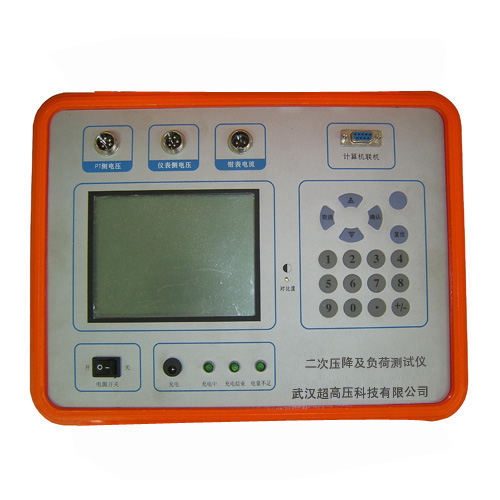

HGQFY-C二次壓降及負荷測試儀
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：一、概述 隨著中國電力走向市場，電能計量的準確性日益受到重視。而CT、PT的誤差是影響電能準確計量的一個重要因素，理論分析表明：CT、PT的誤差跟其二次負荷成正比。傳統的互感器誤差測試方法一般是在額定負載下對PT、T進行檢測，不能真實反映在...
申請服務
- 產品介紹
一、概述
隨著中國電力走向市場，電能計量的準確性日益受到重視。而CT、PT的誤差是影響電能準確計量的一個重要因素，理論分析表明：CT、PT的誤差跟其二次負荷成正比。傳統的互感器誤差測試方法一般是在額定負載下對PT、T進行檢測，不能真實反映在實際負荷運行情況下的實際誤差值。為了保證PT、CT的準確運行，必須使PT、CT的負載處于規定的額定上下限值范圍之內。由于CT二次電壓很小，而PT二次電流很小，為實際負荷測試帶來了一定的困難，另外，在測試中必須對系統停電，且借助于電流源、電壓源、互感器校驗儀等才能完成PT、CT的二次實際負荷測試，實驗過程復雜、測試時間長。針對上述問題，本公司開發研制了RCFH-DC二次負荷測量儀。
RCFH-DC二次負荷測量儀是以PC機為核心,采用了虛擬儀器概念以及精確的微信號電壓，電流取樣電路設計,可完成PT、CT二次負荷的在線測量,測試速度快、準確性高，為現場測試帶來了很大的方便。該儀器采用WINDOWSXP的操作界面式，使用方便且測試數據可以保存。該儀器除了可測試PT、CT二次負荷外，還可以測試部分電參量(電壓、電流、相位、有功、無功，視在功率、功率因素等)，因此又可以代替高精度鉗形相位表和單相電氣參數測量儀使用。為了現場使用的方便，儀器采用直流電池供電，無須外接電源即可完成全部測試工作。
二、主要性能技術指標
1、整機通用技術指標
①整機準確度：2級
基本誤差：X= K（X×2%＋Y×2%DX）
Y= K（X×21%+Y×2%DY）
式中：ΔX——同相分量基本誤差允許值；
ΔY——正交分量基本誤差允許值；
K——儀器常數，K=1；
X——同相測量盤示值的絕對值；
Y——正交測量盤示值的絕對值；
DX，DY——測量盤最小分度值或量化值；
②工作電壓、工作電流、百分表準確度：1級
③工作電壓范圍：5V～120V
⑤ΔV測量范圍：0.01V～200V（壓降） 0.1mV～200V(PT或阻抗)
⑥鉗表電流測量范圍：10 mA～6A
⑦頻率測差范圍：40 Hz～60 Hz 分辨率：0.1 Hz
2、二次壓降測試
①測量范圍：f：0.000%～200.0%
δ：0.00′～999.9′
②工作電壓范圍：45V～120V
3、二次負荷測試
①阻抗測量范圍：0.0000Ω～100.0Ω
0.00VA～1000VA(5A)
②導納測量范圍：0.000mS～100.0mS
0.00VA～1000VA(100V)
③工作電壓范圍：45V～120V
4：電流取樣方法：鉗形CT輸入
5：電源諧波適應能力：3.0%以內
6：電源脈沖干擾適應能力：5.0%以內
7：工作環境
溫度：-5.0～40.0℃ 濕度：≤85%RH（不結露）
8：尺寸、重量
體積：300×150×250（mm3） 重量：5kg
