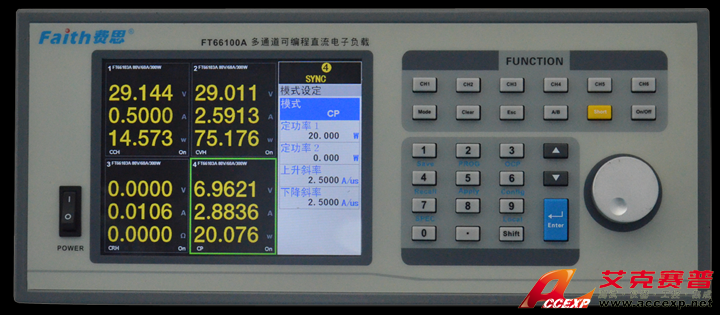

66100A多通道可編程直流電子負載
名稱：電子負載
品牌：
型號：
簡介：子負載適用于各種直流電源、電池、充電器、LED驅動器或相關設備的測試,其中既包含CC、CV、CR和CP等基本的測試模式，還提供了LED測試模式及動態測試功能，動態頻率可達20KHz。擁有靈活的快速調用功能，能方便地調用各種已存儲的參數，可顯...
- 產品介紹
FT66100A系列電子負載適用于各種直流電源、電池、充電器、LED驅動器或相關設備的測試,其中既包含CC、CV、CR和CP等基本的測試模式，還提供了LED測試模式及動態測試功能，動態頻率可達20KHz。
FT66100A系列電子負載擁有靈活的快速調用功能，能方便地調用各種已存儲的參數，可顯著提升流水線的工作效率。
FT66100A系列電子負載提供過電流、過電壓、過功率、過溫度、電壓反相，等一系列保護功能，同時具備針對被測試設備的Von、Voff功能及硬件可編程電流及功率限制保護功能。此全方位保護確保產品的品質與可靠度。
FT66100A系列產品提供了強大的測試功能和大屏幕人機界面，主機和模組采用一拖多的結構，非常適合組建電源測試平臺。其強大的功能、優異的性能、良好的穩定性，配合費思科技強大的上位機軟件，無疑是您工作中的最佳助手。
FT66100A多通道可編程直流電子負載系列功能與特性：
◆恒電流、恒電壓、恒電阻、恒功率和LED五種測試功能；
◆高達20KHz的動態測試功能，可設置上升與下降斜率，支持用戶在線更改參數；
◆過電壓/過電流/過功率/過溫度/極性反接等全方位智能保護；
◆可在負載輸入端模擬短路狀態，用以測試被測設備在輸入短路時的應對能力；
◆短路開啟瞬間，負載自動增大功率保護容限；
◆多個模組間可設置同步模式，從容應對大電流或多輸出通道設備的測試；
◆具備獨特的電池CV充電功能；
◆方便實用的OCP測試功能；
◆具備可調硬件電流、功率限制值，可有效對被測試設備提供可靠保護；
◆可保存/調用100組數據，前10組數據支持快速調用功能；
◆10組程式可鏈接進行自動測試，有效提升流水線生產效率；
◆提供APPLY功能，可模擬容性和感性負載上電過程，還可對電池的放電過程進行測試；
◆電壓極性顯示可設置為正值（“+”）或負值（“-”）；
◆支持兩種遠程接口方式：GPIB與RS232；
◆豐富而功能強大的SCPI命令系統，方便組建智 能化測試平臺和進行二次開發；
◆每一模組均可保存用戶配置參數，斷電不丟失；
◆友好的人機界面和簡潔的操作方式，上手容易；
◆支持簡體中文、繁體中文和英文3種語言；
◆TFT彩色液晶顯示屏，寬視角，高亮度，一次可顯示更多內容，方便監測負載狀態；
◆采用智能風扇控制，節約能源，降低噪音。
參數
型號 66103A 66105A 66107A 66108A
功率 300W 300W 600W 600W
電流 60A 10A 120A 20A
電壓*1 80V 500V 80V 500V
電流滿量程最低電壓 1V@60A 4.5V@10A 1.5V@120A 5V@20A
恒電流模式
量程 0～6A 0～60A 0～1A 0～10A 0～12A 0～120A 0～2A 0～20A
分辨率 0.1mA 1mA 0.02mA 0.2mA 0.2mA 2mA 0.04mA 0.4mA
精度 0.1%+0.1%F.S. 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.2%F.S. 0.1%+0.1%F.S 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.2%F.S.
恒電壓模式
量程 0～16V 0～80V 0～50V 0～500V 0～16V 0～80V 0～50V 0～500V
分辨率 0.3mV 2mV 1mV 10mV 0.3mV 2mV 1mV 10mV
精度 0.05%+0.1%F.S.
恒功率模式*2
量程 0～300W 0～300W 0～600W 0～600W
分辨率 5mW 5mW 10mW 10mW
精度 0.5%+1%F.S.
恒電阻模式*2*3
量程 0.025Ω～100Ω(300W/16V)0.625Ω～2500Ω(300W/80V) 0.5Ω～1875Ω(50V)25Ω～93600Ω(500V) 12.5mΩ～50Ω(16V)0.3125～1250Ω(80V) 0.25～937.5Ω(50V)12.5～46.8KΩ(500V)
分辨率 16bit
精度 3%+0.4%(100Ω)3%+0.2% (2500Ω) 3%+0.4%(1875Ω)3%+0.2% (93600Ω) 3%+0.4%(50Ω)3%+0.2% (2500Ω) 3%+0.4%(937.5Ω)3%+0.2% (46800Ω)
瞬態
T1 & T2 0.025～50ms/Res:5μs0.1～500ms/Res:25μs10～50s/Res:2.5ms
精度 1us/1ms+100ppm
斜率
電流范圍 0～6A 0～60A 0～1A 0～10A 0～12A 0～120A 0～2A 0～20A
斜率 1～25mA/μs 0.01～2.5A/μs 0.16～40mA/μs 1.6～400mA/μs 2～50mA/μs 0.02～5A/μs 0.32～80mA/μs 3.2～800mA/μs
0.001A/μs 0.01A/μs 0.16mA/μs 1.6mA/μs 0.002A/μs 0.02A/μs 0.32mA/μs 3.2mA/μs
精度 (1±35%)×設定值
測量
電壓測量
量程 0～16V 0～80V 0～50V 0～500V 0～16V 0～80V 0～50V 0～500V
分辨率 0.3mV 2mV 1mV 10mV 0.3mV 2mV 1mV 10mV
精度 0.05%+0.1%F.S.
電流測量
量程 0～6A 0～60A 0～1A 0～10A 0～12A 0～120A 0～2A 0～20A
分辨率 0.1mA 1mA 0.02mA 0. 2mA 0.2mA 2mA 0.04mA 0. 4mA
精度 0.05%+0.1%F.S.
功率測量
量程 0～300W 0～300W 0～600W 0～600W
分辨率 5mW 5mW 10mW 10mW
精度 1%+0.5%F.S.
短路特性
電流(CC) ≒6A ≒60A ≒1A ≒10A ≒12A ≒120A ≒2A ≒20A
電壓(CV) 0V
其它特性
溫漂 100ppm/℃(典型值)
重量 2.7Kg 2.7Kg 5.5Kg 5.5Kg
主機箱型號 FT66100A
模組安裝位 6個
功率（加裝全部模組） 1800W
通訊接口 RS232、GPIB（選配）
可選配模組型號 FT66103A、FT66105A、
電源電壓 220V AC/50Hz
重量 16kg
尺寸 570(D) × 433(W) ×190(H)
操作溫度范圍 0°C～40°C
操作環境 室內操作設計，最大濕度90%
