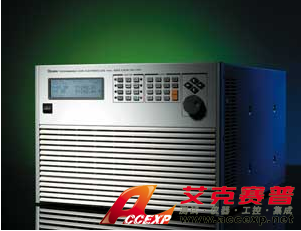

中茂 Chroma 63800 可編程交直流電子負載
名稱：電子負載
品牌：
型號：
簡介：中茂 Chroma 63800 可編程交直流電子負載主要是給不斷電系統(UPS)、離線型變流器(Off-Grid Inverters)、車用型變流器、交流電源以及其他的電力元件如開關、斷路器、保險絲和連接器等產品測試使用。中茂 Chroma...
申請服務
- 產品介紹
中茂 Chroma 63800 可編程交直流電子負載主要是給不斷電系統(UPS)、離線型變流器(Off-Grid Inverters)、車用型變流器、交流電源以及其他的電力元件如開關、斷路器、保險絲和連接器等產品測試使用。中茂 Chroma 63800 可編程交直流電子負載可模擬于高峰值因素下的負載情況，甚至當電壓波形失真時，能即時補償功率因素。此特性使得模擬負載的能力更加真實，亦能防止電壓過應力發生，因此可獲得更可靠及更公正的測試結果。中茂 Chroma 63800 可編程交直流電子負載運用DSP的技術開發了獨一無二的RLC操作模式，用來模擬非線性整流負載。另外還可藉由偵測待測物的阻抗來提升穩定度，并能動態調整頻寬，以確保系統穩定度。中茂 Chroma 63800 可編程交直流電子負載具有獨特的時間量測功能，讓使用者可量測一些關鍵性的時間參數，如電池放電時間、保險絲熔斷時間、斷路器跳脫時間以及 UPS轉換時間等測試。在量測方面，中茂 Chroma 63800 可編程交直流電子負載可提供使用者廣泛的監控待測物的輸出效能。此外，電壓、電流可透過內建的類比輸出信號，經BNC纜線傳送至示波器進行監測。而GPIB與RS232介面更提供系統整合所需的遠端控制及監控功能。中茂 Chroma 63800 可編程交直流電子負載具有風扇速度控制的功能，隨拉載功率來調整風速，讓使用時能盡量保持低噪音。另外還具有自我診斷功能，確保例行的開機時維持正常的狀態。保護告警功能則包含過功率、過電流、過電壓及過溫度等保護。以下是長沙艾克塞普儀器設備有限公司為您介紹中茂 Chroma 63800 可編程交直流電子負載的主要特色，如有疑問，請聯系長沙艾克塞普儀器儀表公司www.bjdaisi.com.cn，聯系電話：0731-84284278 84284378。
中茂 Chroma 63800 可編程交直流電子負載的主要特色：
功率范圍 : 1800W, 3600W, 4500W
電壓范圍 : 50V ~ 350Vrms
電流范圍 : 高達 18Arms, 36Arms, 45Arms
峰值電流 : 高達 54A, 108A, 135A
并聯/三相控制
頻率范圍 : 45 ~ 440Hz, DC
峰值因素范圍 : 1.414 ~ 5.0
功率因素范圍 : 0~1 超前或落后(整流模式)
直流負載 : 定電流、定電阻、定電壓、定功率
交流負載 : 一般負載模式與整流性負載模式
模擬電壓、電流監控
時間量測 : 可應用于電池、UPS、保險絲和斷路器等測試
量測 : V, I, PF, CF, P, Q, S, F, R Ip+/- and THDv
短路模擬
保護功能 : 過功率、過電流、過電壓與過溫度保護
GPIB 及 RS-232 控制接口
完整的交流及直流負載模擬

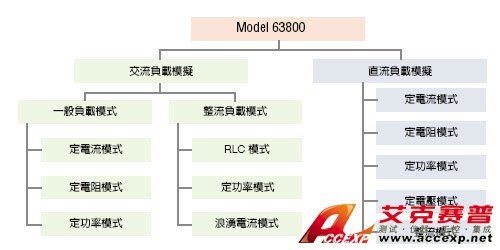

中茂 Chroma 63800 可編程交直流電子負載主要是提供交流及直流負載模擬使用。下列樹狀圖為可提供的各種負載模式。
交流負載模擬
中茂 Chroma 63800 可編程交直流電子負載提供兩種獨特的操作模式給交流負載模擬測試使用 : (1)一般負載模式及 (2)整流負載模式。分述如下：
一般負載模式
一般負載模式的操作模式有定電流、定電阻及定功率模式。在定電流及定功率操作模式中，使用者可編程功率因素(PF)或峰值因素(CF)或兩者。在定電阻操作模式下，PF值則恒為1。
PF值的范圍會因設定的CF值而有所限制(如圖1所示)。此外，在63800系列的定義里，若設定的PF為正時，則表示電流超前電壓 ; 反之，當PF設定為負時，則表示電流落后電壓。(見下圖)
圖 1: CF vs. PF 控制范圍
CF SUB>I /SUB> = I peak / I rms
PF = True power / Apparent power
整流負載模式
中茂 Chroma 63800 可編程交直流電子負載獨一無二的拉載能力，可廣泛的應用于模擬非線性的整流性負載測試。有三種模式可供整流性負載模擬 - RLC、定功率(CP)及浪涌電流(Inrush Current)模式。
圖2為橋式整流的典型線路。在RLC模式下，使用者可透過設定RLC值，100%模擬實際待測物的行為。圖3 & 4分別是透過實際被動負載(電阻、電感、電容)與使用RLC負載模式量測。圖5則為定電流模式下所得到的波形。

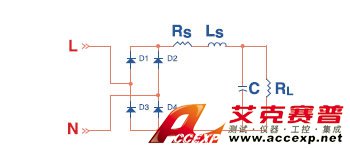

圖 2: 典型橋式整流線路
為了模擬浪涌電流(如圖6所示)，中茂 Chroma 63800 可編程交直流電子負載擁有浪涌電流模式，讓使用者可設定不同的浪涌電流的起始角度，如此使用者可節省下許多在量測浪涌電流時所需花費的時間。

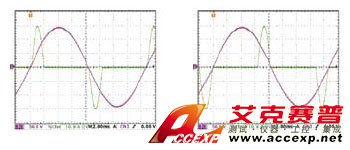

圖 3: 實際 RLC 線路 圖 4: 模擬 RLC 模式
圖 5: 定電流模式 圖 6: 浪涌電流模式
直流負載模擬
中茂 Chroma 63800 可編程交直流電子負載包括四種負載模式 : 定電流、定電阻、定電壓及定功率模式，如下所述。
定電流、定電阻及定功率模式可使用于電源供應器測試。就電池充電器而言，定電壓模式可用來幫助檢查其電流調整。
中茂 Chroma 63800 可編程交直流電子負載的直流整流性負載模式可用來測試UPS的第一級A/D。此獨特的直流整流性負載模式，讓63800成為UPS、燃料電池、PV模組/陣列及電池測試的理想負載。
多樣的量測功能
63800系列交/直流電子負載具內建16位元精準量測電路以量測穩態及暫態響應，量測項目共有 : 電壓均方根值(Vrms)、電流均方根值(Arms)、實功率(P)、視在功率(S)、虛功率(Q)、峰值因素(CF)、功率因素(PF)、電壓總諧波失真率(THDv) 及正負峰值電流(±Ipeak)。
除這些量測值外，還有兩個類比輸出，電壓及電流，方便使用者透過示波器提供監控電壓及電流波形。
時間量測
時間量測對許多產品來說是相當重要的，產品如UPS、斷路器及保險絲等。中茂 Chroma 63800 可編程交直流電子負載也提供了獨特的時間量測功能以測量保險絲及斷路器的跳脫時間或Off-line UPS的轉換時間(Transfer time)。
圖 7 : Off-Line UPS 轉換時間
自動頻寬調整 (ABA)
當待測物有較大的輸出阻抗時，如發電機，若無自動頻寬調整功能時，電流波形會較不穩定，如圖8所示。大部分的情況下，負載電流會產生震蕩并影響測試結果的準確性。
圖 8 : 固定頻寬 圖 9 : 自動頻寬調整
Note 1: A test current will be programmed prior the actual loading defined by user for impedance detection.

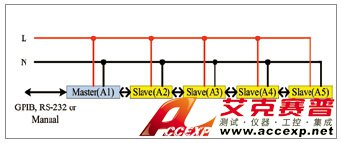

并聯/三相控制
中茂 Chroma 63800 可編程交直流電子負載提供多臺并聯、三相與并聯三相的功能，讓使用者能夠進行更大功率或三相交流電源的測試應用。其中，中茂 Chroma 63800 可編程交直流電子負載的各個不同型號的負載也可互相做并聯或三相的搭配，這樣可以更靈活、更彈性的使用63800系列交流電子負載，以節省成本。
中茂 Chroma 63800 可編程交直流電子負載主要是提供交流及直流負載模擬使用。下列樹狀圖為可提供的各種負載模式。
交流負載模擬
中茂 Chroma 63800 可編程交直流電子負載提供兩種獨特的操作模式給交流負載模擬測試使用 : (1)一般負載模式及 (2)整流負載模式。分述如下：
一般負載模式
一般負載模式的操作模式有定電流、定電阻及定功率模式。在定電流及定功率操作模式中，使用者可編程功率因素(PF)或峰值因素(CF)或兩者。在定電阻操作模式下，PF值則恒為1。
PF值的范圍會因設定的CF值而有所限制(如圖1所示)。此外，在63800系列的定義里，若設定的PF為正時，則表示電流超前電壓 ; 反之，當PF設定為負時，則表示電流落后電壓。(見下圖)
圖 1: CF vs. PF 控制范圍
CF SUB>I /SUB> = I peak / I rms
PF = True power / Apparent power
整流負載模式
中茂 Chroma 63800 可編程交直流電子負載獨一無二的拉載能力，可廣泛的應用于模擬非線性的整流性負載測試。有三種模式可供整流性負載模擬 - RLC、定功率(CP)及浪涌電流(Inrush Current)模式。
圖2為橋式整流的典型線路。在RLC模式下，使用者可透過設定RLC值，100%模擬實際待測物的行為。圖3 & 4分別是透過實際被動負載(電阻、電感、電容)與使用RLC負載模式量測。圖5則為定電流模式下所得到的波形。
圖 2: 典型橋式整流線路
為了模擬浪涌電流(如圖6所示)，中茂 Chroma 63800 可編程交直流電子負載擁有浪涌電流模式，讓使用者可設定不同的浪涌電流的起始角度，如此使用者可節省下許多在量測浪涌電流時所需花費的時間。
圖 3: 實際 RLC 線路 圖 4: 模擬 RLC 模式
圖 5: 定電流模式 圖 6: 浪涌電流模式
直流負載模擬
中茂 Chroma 63800 可編程交直流電子負載包括四種負載模式 : 定電流、定電阻、定電壓及定功率模式，如下所述。
定電流、定電阻及定功率模式可使用于電源供應器測試。就電池充電器而言，定電壓模式可用來幫助檢查其電流調整。
中茂 Chroma 63800 可編程交直流電子負載的直流整流性負載模式可用來測試UPS的第一級A/D。此獨特的直流整流性負載模式，讓63800成為UPS、燃料電池、PV模組/陣列及電池測試的理想負載。
多樣的量測功能
63800系列交/直流電子負載具內建16位元精準量測電路以量測穩態及暫態響應，量測項目共有 : 電壓均方根值(Vrms)、電流均方根值(Arms)、實功率(P)、視在功率(S)、虛功率(Q)、峰值因素(CF)、功率因素(PF)、電壓總諧波失真率(THDv) 及正負峰值電流(±Ipeak)。
除這些量測值外，還有兩個類比輸出，電壓及電流，方便使用者透過示波器提供監控電壓及電流波形。
時間量測
時間量測對許多產品來說是相當重要的，產品如UPS、斷路器及保險絲等。中茂 Chroma 63800 可編程交直流電子負載也提供了獨特的時間量測功能以測量保險絲及斷路器的跳脫時間或Off-line UPS的轉換時間(Transfer time)。
圖 7 : Off-Line UPS 轉換時間
自動頻寬調整 (ABA)
當待測物有較大的輸出阻抗時，如發電機，若無自動頻寬調整功能時，電流波形會較不穩定，如圖8所示。大部分的情況下，負載電流會產生震蕩并影響測試結果的準確性。
圖 8 : 固定頻寬 圖 9 : 自動頻寬調整
Note 1: A test current will be programmed prior the actual loading defined by user for impedance detection.
并聯/三相控制
中茂 Chroma 63800 可編程交直流電子負載提供多臺并聯、三相與并聯三相的功能，讓使用者能夠進行更大功率或三相交流電源的測試應用。其中，中茂 Chroma 63800 可編程交直流電子負載的各個不同型號的負載也可互相做并聯或三相的搭配，這樣可以更靈活、更彈性的使用63800系列交流電子負載，以節省成本。
