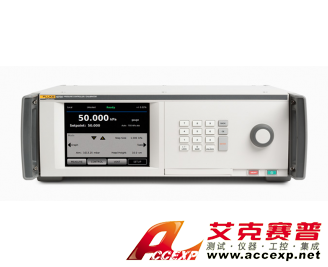

FLUKE 6270A 模塊式壓力控制器
名稱：過程校準儀
品牌：
型號：
簡介：FLUKE模塊式壓力控制器6270A非常適合壓力傳感器制造商使用，6270A 的模塊式設計使其非常容易維護；高 速控制以及寬范圍內的準確度使其能夠滿足校準工作的要求。6270A 校準器的控制精 度和寬壓力范圍內的準 確度完全可以...
申請服務
- 產品介紹
FLUKE 6270A 模塊式壓力控制器的特性：
福祿克 6270A 模塊式壓力控制器是一款模塊化配置實現多功能、經濟的解決方案。具有操作簡單，容易維護的特性。
福祿克 6270A 模塊式壓力控制器具有非常寬的量程--真空至20MPa(3000psi)。
福祿克 6270A 模塊式壓力控制器有兩種準確度：0.02%滿量程或者0.01%讀數，使其準確度和預算達到完美平衡。
福祿克 6270A 模塊式壓力控制器可以利用一臺儀器校準寬范圍的壓力計和傳感器，它具有高速，穩定的壓力控制，福祿克6270A模塊式壓力控制器是中文界面，可以圖形化用戶界面，10種語言可選。
福祿克 6270A 模塊式壓力控制器利用COMPASS FRO PRESSURER軟件，科實現其自動化校準。
FLUKE 6270A 模塊式壓力控制器非常適合壓力傳感器制造商使用，6270A 的模塊式設計使其非常容易維護；高速控制以及寬范圍內的準確度使其能夠滿足校準工作的要求。6270A 校準器的控制精 度和寬壓力范圍內的準確度完全可以滿足壓力校準人員的技術要求，用單臺校準器即可校準各種各樣的設備。防污染選件 也很受用戶歡迎，它可以防止無處不在的危險，保證安全。
FLUKE 6270A 模塊式壓力控制器采用模塊式設計，能夠在同一主機內安裝不同準確度等級的模塊，對于要求最高準確度的壓力范圍，您可以購買最高準確度的模塊，對于其它壓力范圍，可以購買準確度稍低，更加經濟的模塊。
FLUKE 6270A 模塊式壓力控制器主機中可安裝多達5個壓力模塊，混搭搭配模塊類型和量程，構建最社和需求的組合，只需要購買滿足當前壓力范圍校準任務的模塊，然后隨著任務增長和變化增加模塊。福祿克模塊式壓力控制器6270A可以快速的，簡單的插入和拔出模塊，20秒內就可以完成模塊更換，不需要用轉換接頭轉來轉去，非常方便。
FLUKE 6270A 模塊式壓力控制器的訂貨型號有：
6270a 壓力控制器/校準器
一個完整的壓力控制器/校準系統包括：
1底盤（6270a-xxx），
1控制模塊（pcm-std-20m），
1個或更多的測量模塊（200或PM600）
6270A-NPT 模塊式壓力控制器機箱，NPT型
6270A-BSP 模塊式壓力控制器機箱，BSP流形
6270A-7/16 模塊式壓力控制器機箱，SAE 7 / 16-20流形
PCM-STD-20M 壓力控制模塊，20M
PM200-BG2.5K 壓力測量模塊，2.5至2.5 kPa（10至10 inH2O）
PM200-BG35K 壓力測量模塊，35至35 kPa（5至5 psi）
PM200-BG40K 壓力測量模塊，40至40 kPa（6至6 psi）
PM200-A100KP 壓力測量模塊，100 kPa（15 psi）
PM200-BG100K 壓力測量模塊，100至100 kPa（15至15 psi）
PM200-A200K 壓力測量模塊，200 kPa（30 psi）
PM200-BG200K 壓力測量模塊，100至200 kPa（15至30 psi）
PM200-BG250K 壓力測量模塊，100至250 kPa（15至36 psi）
PM200-G400K 壓力測量模塊，0至400 kPa（0至60 psi）
PM200-G700K 壓力測量模塊，0至700 kPa（0至100 psi）
PM200-G1M 壓力測量模塊，0至1兆帕（0至150 psi）
PM200-G1.4M 壓力測量模塊，0至1.4兆帕（0至200 psi）
PM200-G2M 壓力測量模塊，0至2兆帕（0至300 psi）
PM200-G2.5M 壓力測量模塊，0至2.5兆帕（0至360 psi）
PM200-G3.5M 壓力測量模塊，0至3.5兆帕（0至500 psi）
PM200-G4M 壓力測量模塊，0至4兆帕（0至580 psi）
PM200-G7M 壓力測量模塊，0至7兆帕（0至1000 psi）
PM200-G10M 壓力測量模塊，0至10兆帕（0至1500 psi）
PM200-G14M 壓力測量模塊，0至14兆帕（0至2000 psi）
PM200-G20M 壓力測量模塊，0至20兆帕（0至3000 psi）
PM600-BG15K 壓力測量模塊，15至15 kPa（2.2至2.2 psi）
PM600-A100K 壓力測量模塊，100 kPa（15 psi）
PM600-G100K 壓力測量模塊，0至100 kPa（0至15 psi）
PM600-G200K 壓力測量模塊，0至200 kPa（0至30 psi）
PM600-A200K 壓力測量模塊，200 kPa（30 psi）
PM600-A350K 壓力測量模塊，350 kPa（50 psi）
PM600-A700K 壓力測量模塊，700 kPa（100 psi）
PM600-A1.4M 壓力測量模塊，1.4兆帕（200 psi）
PM600-A2M 壓力測量模塊，2兆帕（300 psi）
PM600-A3.5M 壓力測量模塊，3.5兆帕（500 psi）
PM600-A7M 壓力測量模塊，7兆帕（1000 psi）
PM600-A10M 壓力測量模塊，10兆帕（1500 psi）
PM600-A14M 壓力測量模塊，14兆帕（2000 psi）
PM600-A20M 壓力測量模塊，20兆帕（3000 psi）
FLUKE模塊式壓力控制器6270A的可選附件包括：
y6270 機架安裝套件，19的寬度，3U
case-pmm PMM模塊3
pk-6270-npt 線和配件盒，6270a NPT
pk-6270-bsp 線和配件盒，6270a BSP
pmm-cal-kit-20m 壓力測量模塊校準套件，20兆帕（3000 psi）
cps-20m 污染預防系統20兆帕（3000 psi）
tst-20m 試驗站，20兆帕（3000 psi）
va-ppc / mpc-ref-110 真空泵封裝，110伏
va-ppc / mpc-ref-220 真空泵封裝，220伏
FLUKE 6270A模塊式壓力控制器基本參數：
FLUKE 6270A模塊式壓力控制器基本參數：
| 通用技術指標 | |
| 電源要求 | 100 V ac to 240 V ac, 47 Hz to 63 Hz |
| 保險絲 | T2A 250 V ac |
| 最高功耗 | 100 W |
| 工作環境溫度范圍 | 15 °C to 35 °C |
| 儲存溫度 | -20 °C to 70 °C |
| 相對濕度 工作 | <80 %，30 ° C 以下時；<70 %，30 ° C 至 40 ° C 時； <40 %40 ° C 至 50 ° C時 |
| 儲存 | <95 % 無凝結。在高溫及高濕度下長時間儲存后，可能需要4 天的電源穩定期。 |
| 振動 | 符合MIL-T-28800 標準 |
| 海拔( 工作) | <2000 米 |
| 防護等級 | IEC 60529: IP20 |
| 安全 | IEC 61010-1 安裝類別II，污染等級2 |
| 重量( 僅主機) | 13 kg (28.5 lbs) |
| 尺寸 | 高: 147 mm (5.78 in) |
| 寬: 454 mm (17.79 in) | |
| 深: 488 mm (19.2 in) | |
| 機柜安裝尺寸 | 3U-19 英寸機柜 |
| 預熱時間 | 15 分鐘，典型值 |
| 控制指標 | |
| 控制精度( 動態模式) | PM200-BG2.5K = 0.01% 量程內, 其他模塊= 0.001% 量程 |
| 控制可調比 | 10:1( 典型值) |
| 最低可控壓力 | 1 kPa (0.15 psi) 絕壓 |
| 供壓要求 | |
| 清潔、干燥的N2 或空氣——工業級氮氣，99.5 %+ | |
| 顆粒物污染 | ≤ 1.25 微米(50 微英寸) |
| 最大含水量 | -50 ° C 露點 |
| 最大烴含量 | 30 ppm |
| 真空源要求( 接近或低于大氣壓工作時) | |
| >50 升每分鐘容量，帶自動卸壓功能 | |
| 高壓壓力計工作系統的相應保護功能將通過真空源系統排泄氣體。 | |
| 接口/ 通信 | |
| 遠程通訊接口 | IEEE、Ethernet、RS232、USB |
| 系統連接 | 支持兩個或三個系統互聯 |
| 開關測試連接 | 標準4 mm 插孔： |
| 標稱24 v dc 隔離驅動最大30 V dc，相對于機箱地 | |
| 輔助驅動 | 4 個外部螺線管驅動 |
| 24 V dc 驅動( 最大連續驅動6 W 每通道) | |
| * Control turndown is defined as the relationship between the provided supply pressure and the appropriate supply pressure for the range. For example, a unit with a 7 MPa (1000 psi) and 700 kPa range (100 psi) with a supply pressure of 7.7 MPa (1100 psi) will provide control precision of 0.001% range because 7 MPa is 10 times greater than 700 kPa. A system with ranges of 20 MPa (3000 psi) and 700 kPa (100 psi) with supply pressure of 22 MPa (3300 psi) will have 0.001% range control precision on the 20 MPa range but only 0.003% control precision on the 700 kPa range. Control precision of 0.001% on the low range can be achieved by reducing the supply pressure. | |
| 型號 | 表壓量程 (SI 單位) | 絕壓量程 | 表壓量程 | 絕壓量程 | 1 year Specification | ||
| (SI 單位) | ( 英制單位) | ( 英制單位) | 相對 | 域值 | 絕壓 | ||
| 不確定度 | 不確定度 | 模式加數 | |||||
| (% 讀數) | (% 測量范圍) | (% 滿量程) | |||||
| 絕壓 | |||||||
| 模式加數 | |||||||
| PM600-BG15K | -15 至15 kPa | - | -60 至60 inH₂0 | - | 0.01% | 0.00% | - |
| PM600-G100K | 0 至100 kPa | - | 0 至15 psi | - | 0.01% | 0.00% | - |
| PM600-G200K | 0 至200 kPa | - | 0 至30 psi | - | 0.01% | 0.00% | - |
| PM600-A100K | -100 至0 kPa | 6 至100 kPa | -13.8 至0 psi | 0.9 至15 psi | 0.01% | 0.00% | 0.01% |
| PM600-A200K | -90 至100 kPa | 10 至200 kPa | -13.2 至15 psi | 1.5 至30 psi | 0.01% | 0.00% | 0.01% |
| PM600-A350K | -90 至250 kPa | 10 至350 kPa | -13.2 至35 psi | 1.5 至50 psi | 0.01% | 0.00% | 0.01% |
| PM600-A700K | -82 至700 kPa | 18 至700 kPa | -12.1 至100 psi | 2.6 至100 psi | 0.01% | 0.00% | 0.01% |
| PM600-A1.4M | -0.065 至1.4 MPa | 0.035 至1.4 MPa | -10 至200 psi | 5 至200 psi | 0.01% | 0.00% | 0.01% |
| PM600-A2M | -0.03 至2 MPa | 0.07 至2 MPa | -5 至300 psi | 10 至300 psi | 0.01% | 0.00% | 0.01% |
| PM600-A3.5M | -0.03 至3.5 MPa | 0.07 至3.5 MPa | -5 至500 psi | 10 至500 psi | 0.01% | 0.00% | 0.01% |
| PM600-A7M | 0 至7 MPa | 大氣壓 至7 MPa | 0 至1000 psi | 大氣壓 至1000 psi | 0.01% | 0.00% | 0.01% |
| PM600-A10M | 0 至10 MPa | 大氣壓 至10 MPa | 0 至1500 psi | 大氣壓 至1500 psi | 0.01% | 0.00% | 0.01% |
| PM600-A14M | 0 至14 MPa | 大氣壓 至14 MPa | 0 至2000 psi | 大氣壓 至2000 psi | 0.01% | 0.00% | 0.01% |
| PM600-A20M | 0 至20 MPa | 大氣壓 至20 MPa | 0 至3000 psi | 大氣壓 至3000 psi | 0.01% | 0.00% | 0.01% |
| BRM600-BA100K | - | 70 至110 kPa | - | 10 至16 psi | 0.01% | - | - |
| * 表壓模式不確定度為相對不確定度和門限不確定度兩者中的大值。 | |||||||
| ** 絕壓模式不確定度為相對不確定度和門限不確定度兩者中的大值，再加上安裝的最低量程PM600-AXXX 模塊的絕壓模式不確定度加數。 | |||||||
| 例如，如果使用一塊PM600-A200K 和一塊PM600-A2M，則2000 kPa 絕壓時的不確定度為0.2 kPa (0.01% * 2000 kPa) + 0.014 kPa。 | |||||||
| ***域值不確定度是指在30% 量程之下，其測量不確定度為0.003%x30% 自動量程。 | |||||||
| 型號 | 量程(SI 單位) | 量程( 英制單位) | 測量模式 | 不確定度(% 滿量程) |
| PM200-BG2.5K | -2.5 至2.5 kPa | -10 至10 inH₂0 | 表壓 | 0.20% |
| PM200-BG35K | -35 至35 kPa | -5 至5 psi | 表壓 | 0.05% |
| PM200-BG40K | -40 至40 kPa | -6 至6 psi | 表壓 | 0.05% |
| PM200-A100K | 2 至100 kPa | 0.3 至15 psi | 絕壓 | 0.10% |
| PM200-BG100K | -100 至100 kPa | -15 至15 psi | 表壓 | 0.02% |
| PM200-A200K | 2 至200 kPa | 0.3 至30 psi | 絕壓 | 0.10% |
| PM200-BG200K | -100 至200 kPa | -15 至30 psi | 表壓 | 0.02% |
| PM200-BG250K | -100 至250 kPa | -15 至36 psi | 表壓 | 0.02% |
| PM200-G400K | 0 至400 kPa | 0 至60 psi | 表壓 | 0.02% |
| PM200-G700K | 0 至700 kPa | 0 至100 psi | 表壓 | 0.02% |
| PM200-G1M | 0 至1 MPa | 0 至150 psi | 表壓 | 0.02% |
| PM200-G1.4M | 0 至1.4 MPa | 0 至200 psi | 表壓 | 0.02% |
| PM200-G2M | 0 至2 MPa | 0 至300 psi | 表壓 | 0.02% |
| PM200-G2.5M | 0 至2.5 MPa | 0 至360 psi | 表壓 | 0.02% |
| PM200-G3.5M | 0 至3.5 MPa | 0 至500 psi | 表壓 | 0.02% |
| PM200-G4M | 0 至4 MPa | 0 至580 psi | 表壓 | 0.02% |
| PM200-G7M | 0 至7 MPa | 0 至1000 psi | 表壓 | 0.02% |
| PM200-G10M | 0 至10 MPa | 0 至1500 psi | 表壓 | 0.02% |
| PM200-G14M | 0 至14 MPa | 0 至2000 psi | 表壓 | 0.02% |
| PM200-G20M | 0 至20 MPa | 0 至3000 psi | 表壓 | 0.02% |
| * 量程為100 kPa (15 psi) 或更高的表壓模式模塊(PM200-GXXX 或PM200-BGXXX) 配合氣壓計參考模塊使用時，可支持絕壓模式測量。 | ||||
| ** 表壓模式模塊的不確定度假設為日常調零；絕壓模式模塊的不確定度包括1 年期零點穩定度。若定期調零，不確定度為0.05 % FS。 | ||||
| ***對于通過增加氣壓計參考模塊而用于絕緣模式的表壓模式模塊，儀器測量不確定度計算為表壓模式模塊的不確定度加上氣壓計參考模 | ||||
| 塊的不確定度。 | ||||
