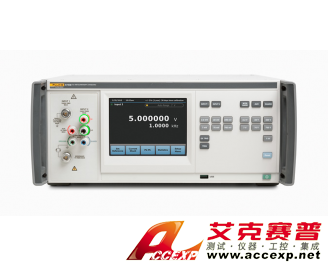

FLUKE 5790B 交流測量標準
名稱：過程校準儀
品牌：
型號：
簡介：FLUKE 5790B交流測量標準是一款多功能交流測量和傳遞標準。 FLUKE 5790B交流測量標準的絕對交流電壓測量不確定度低至± 24 ppm (1 年，23 ± 5 ℃ )，因此可用于滿足福祿克計量校準部5730A、5720 和5...
申請服務
- 產品介紹
FLUKE 5790B交流測量標準是一款多功能交流測量和傳遞標準。
FLUKE 5790B交流測量標準的絕對交流電壓測量不確定度低至± 24 ppm (1 年，23 ± 5 ℃ )，因此可用于滿足福祿克計量校準部5730A、5720 和5700A 多功能校準器；5522A、5502A、5520A 和5500A 多產品校準器。
FLUKE 5790B交流測量標準可涵蓋600 μV 至1000 V 的交流電壓范圍以及10 Hz 至1 MHz 的頻率范圍，寬帶電壓選件將頻率范圍更可擴展至30 或50 MHz。
Fluke A40B 系列精密分流器具有非常經濟高效的方式，能夠將FLUKE 5790B交流測量標準的功能擴大到測量絕對和相對模式的交流電流，從而校準交流電流源。并直接顯示電流測量結果，無需人工計算。 FLUKE 5790B交流測量標準既可單獨作為測量設備使用，也可與外部直流標準源進行比對作為傳遞標準使用。無論哪種情況，通常極為繁瑣的開關切換將由FLUKE 5790B交流測量標準 自動進行，并在醒目的6.5 英寸全彩色電容觸摸屏上顯示測量獲得的交流/ 直流偏差。
FLUKE 5790B交流測量標準的訂貨型號有：
5790B 交流測量標準
5790b/3 交流測量標準+ 30兆赫寬帶選擇
5790b/5 交流測量的標準_ 50 MHz的寬帶選擇
5790b/AF交流測量標準+ 50 MHz的寬帶選擇WB電纜標定
A40B-001mA 1 mA分流器
A40B-010mA 10 mA分流器
A40B-020mA 20 mA分流器
A40B-050mA 50 mA分流器
A40B-100mA 100 mA分流器
A40B-200mA 200 mA分流器
A40B-500mA 500 mA分流器
FLUKE 5790B 交流測量標準的配件有下面幾種：
5790B/5 WB Cable 電纜，50歐姆的寬帶電纜為50兆赫測量
57XX/CASE 堅固運輸箱
Y5737 機架安裝套件
A40B-LEAD/4mm N 型插頭到4mm雙香蕉插頭測試線
A40B-LEAD/N N 插頭到 N 插頭測試線
FLUKE 5790B交流測量標準的基本參數：
| 交流和直流電壓 | 最優，99% 置信度，總不確定度指標：± 24 ppm (1 年期，23 ℃ ± 5 ℃ ) |
| 輸入 | 輸入1 ：600 μV 至1000 V (5% 過量程) |
| 輸入2 ：600 μV 至1000 V (5% 過量程) | |
| 輔助輸入：250 mV 至500 mV | |
| 寬帶(WB) 輸入：<7 V rms 寬帶 | |
| 預熱時間 | 30 分鐘 |
| 相對濕度 | 工作：45 %（50℃以下）；75 %（45℃以下）；95 %（30℃以下） |
| 海拔 | 工作：3050 米以下（4000 英尺） |
| 溫度 | 儲存：-40 ℃至70 ℃ |
| 電磁兼容(EMC) | |
| 國際 | IEC 61326-1 ：受控電磁環境——CISPR 11 ：1 組，A 級 |
| 韓國(KCC) | A 級設備( 工業廣播和通信設備) |
| 美國(FCC) 47 | CFR 15 subpart B。根據第15.103 條，本產品被視為豁免設備。 |
| 浪涌 | C62.41-1980A 類 |
| 可靠性 | MIL-T-2880D，章節3.13.3 |
| 通用技術指標 | |
| 尺寸 | 高度：17.8 cm (7 in) 標準機架安裝 + 1.5 cm (0.6 in) |
| 寬度：43.2 cm (17 in) | |
| 長度：63 cm (24.8 in) | |
| 最高功率要求 | 5790B ：100 VA |
| 5790B ：24 kg (53 lb) | |
| 重量 | 帶寬帶選件：24.5 kg (54 lb) |
| 電源 | 50 Hz 或60 Hz ；100 V 至120 V、220 V 至240 V、100 V、110 V、115 V、120 V、200 V、220 V、230 V、 |
| 240 V | |
| 安全性 | 符合UL1244 和IEC 348-1976 和IEC 1010 和CSA C22.2 No. 231 以及ANSI/ISA S82 |
| 遠端接口 | RS-232、IEEE-488 |
| 置信度水平 | 99 %，另有規定除外 |
| 5790B/AF | |
| 由于進行了單點特征化校準，5790B/AF 在使用1 米長串聯電纜進行 50 MHz、223.61 mV 點測量時，其絕對準確度已增強至±0.23% 輸入電壓( 工廠校準后1 年內，23 ± 3 ℃，95 % 置信度水平時)，可用以實現射頻功率計0 dBm 參考輸出的校準。此準確度是在射頻功率測量模式下，通過對其他量程和頻率在串聯電纜損耗被一階修正的基礎上進行曲線擬合后，在串聯電纜的末端給出。 | |
