如何選擇聲功率測試標準
2021-03-03
了解裝置的聲功率級非常有重要。它使我們可以客觀地比較不同裝置的聲音輸出，而不需要知道它們的測試環境或測量的距離。因此，聲功率級非常適合用于指定裝置的噪音發射限值，以及驗證是否符合限值。由于聲功率級與聲音環境和測量位置無關，因此我們也可以計算在已知的聲音環境中，從裝置到特定位置的聲壓級。
如何選擇聲功率測試標準

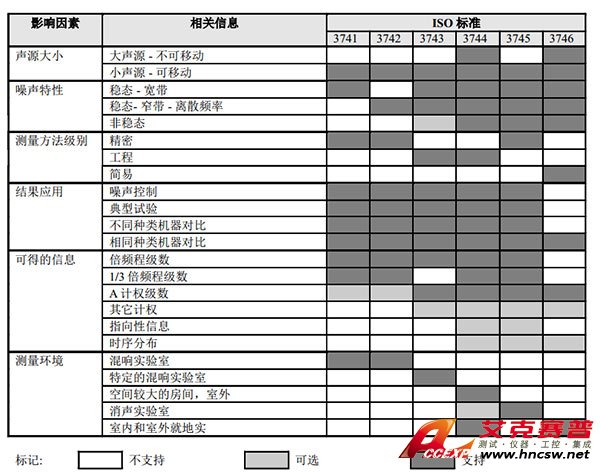

決定采用哪種測量標準的影響因素
B&K 聲功率測試系統：一套完整的解決方案（BKC 2019/PULSE 23）
| 型號 | 測試模板 | 支持的標準 |
| 7799 自由場聲功率 | Free-field | ISO 3744, ISO 3745, ISO 3746 |
| Free-field with Emission SPL | ECMA 74, ISO 7779 | |
| ISO 3744, ISO 3745 (聲功率) | ||
| ISO 11201 (發射聲壓級) | ||
| In situ | ISO 3747 | |
| Vacuum cleaners | IEC 60704-2-1 | |
| Dishwashers | IEC 60704-2-3 | |
| Washing machines and spin extractors | IEC 60704-2-4 | |
| Refrigerators | IEC 60704-2-14 | |
| 7882 聲強法聲功率 | ISO 9614-1 | ISO 9614-1 |
| ISO 9614-2 | ISO 9614-2 | |
| ISO 9614-3 | ISO 9614-3 | |
| 7883 土方機械聲功率 | Earth moving machinery | ISO 6393, ISO 6394, ISO 6395, ISO，6396 |
| 7884 混響室法聲功率 | Reverberation room | ISO 3741 |
| In situ | ISO 3747 | |
| 7885 戶外機械噪聲排放聲功率 | Directive 2000-14 EC | Directive 2000-14 EC |
| 7886 風扇聲功率 | Fans | ISO 3744, ISO 3745, ISO 3746 |
| 7888 高頻聲功率 | High frequency sound power | ISO 9295 |
B&K 聲功率測試系統：一套完整的解決方案（BKC 2020/PULSE 24）
| 型號 | 測試模板 | 支持的標準 |
| 7799 自由場聲功率 | Free-field | ISO 3744, ISO 3745, ISO 3746 |
| Free-field with Emission SPL | ECMA 74, ISO 7779 | |
| ISO 3744, ISO 3745 (聲功率) | ||
| ISO 11201 (發射聲壓級) | ||
| In situ | ISO 3747 | |
| Vacuum cleaners | IEC 60704-2-1 | |
| Dishwashers | IEC 60704-2-3 | |
| Washing machines and spin extractors | IEC 60704-2-4 | |
| Refrigerators | IEC 60704-2-14 | |
| High frequency sound power | ISO 9295 | |
| 戶外機械噪聲排放聲功率 | Directive 2000-14 EC | |
| 7882 聲強法聲功率 | ISO 9614-1 | ISO 9614-1 |
| ISO 9614-2 | ISO 9614-2 | |
| ISO 9614-3 | ISO 9614-3 | |
| 7883 土方機械聲功率 | Earth moving machinery | ISO 6393, ISO 6394, ISO 6395, ISO，6396 |
| 7884 混響室法聲功率 | Reverberation room | ISO 3741 |
| In situ | ISO 3747 | |
| High frequency sound power | ISO 9295 |

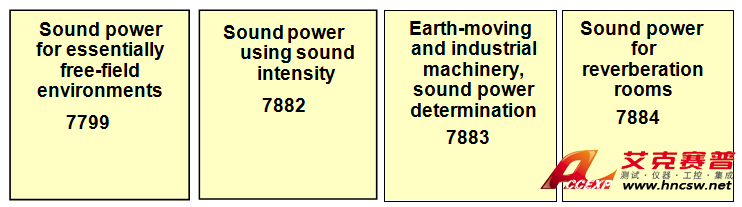

選擇所需的軟件（BKC 2019/PULSE 23）
- 必須的基礎軟件: 8400, 8401, 8403
- 然后增加所需要的聲功率測試軟件
- 流程化的測量模板，完成從設置、傳感器校準、測量到生成報告
- 依據相關國際/國內標準和法規要求完成測試

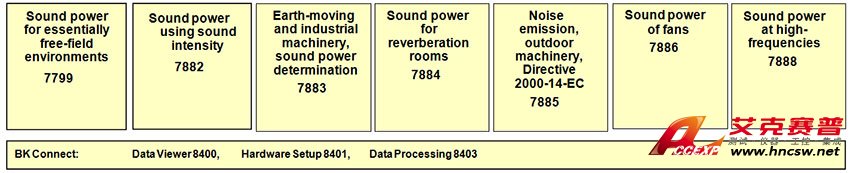

選擇所需的軟件（BKC 2020/PULSE 24）
- 從PULSE 24版本開始，聲功率軟件配置進行了重大簡化
- 流程化的測量模板，完成從設置、傳感器校準、測量到生成報告
- 依據相關國際/國內標準和法規要求完成測試
根據測試場景，選擇合適的傳聲器
- 在消聲室選擇自由場傳聲器：如4966-H-041,4189-A-021
- 在混響室選擇擴散場傳聲器：如4942-A-021
- 聲強探頭：
• 符合IEC 1043 Class 1 標準
• 具備相位修正單元（專利），使得低頻相位匹配更精確
- TEDS功能，自動讀取傳聲器信息 傳聲器
- 支持Req-X頻響均衡，提高測量精度

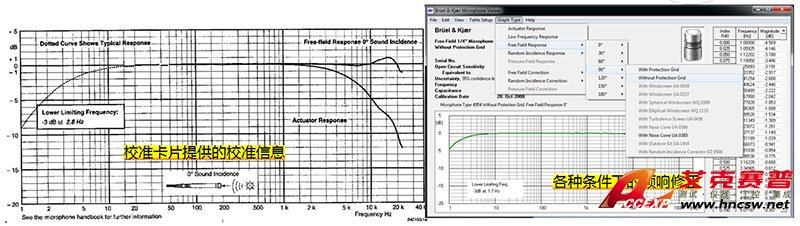

- 附帶校準卡片提供每一只傳聲器的校準信息
- 附帶CD包含了傳聲器的頻響數據及不同條件下的 修正曲線
• 不同聲場環境和測量角度的修正
• 風罩影響的修正
- 在線檢索校準信息

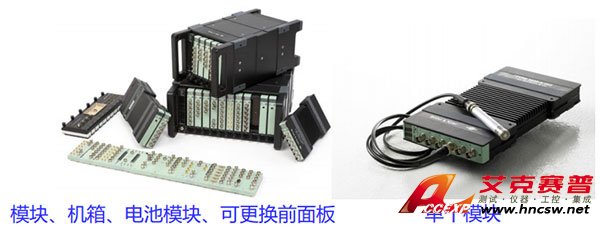

使用LAN-XI數據采集系統
• 160dB的動態范圍
• 采集模塊可靈活配置，擴展性強

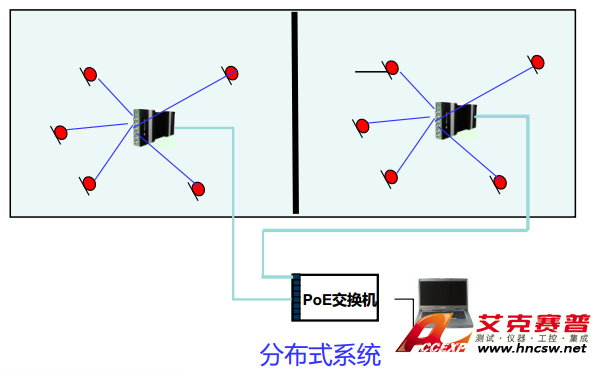

• 可組成分布式系統，只需單根LAN 線纜即可實現
數據傳輸、供電（PoE）和數據同步（PTP）
• 單個模塊靜音運行（無風扇）

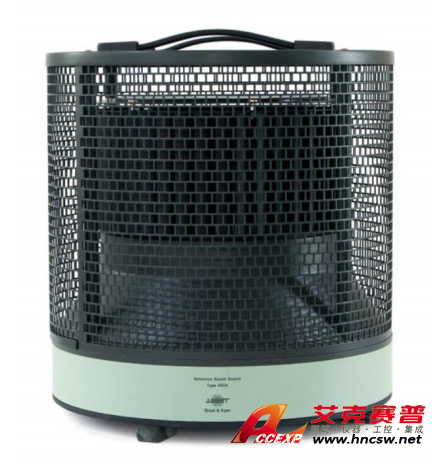

參考聲源4204型
• 依據ISO 6926提供寬頻帶的聲功率頻譜
• 可依據ISO 3744測量環境修正
聲壓法聲功率測量標準總覽
| 國際標準 | 等同國標 | 方法級別 | 測試環境 | 聲源體積、測量距離 | 最少測點 | 可得結果 |
| 3741 | 6881.1 | 精密(1級) | 混響室滿足專 門要求 | 小于混響室容積2%、 聲源置于地面距墻面>1.5m、傳聲器距墻 面>1m | 6 | A計權聲功率 |
| 673144 | 6881.2 | 工程(2級) | 硬壁測試室(比 較法) | 容積 >40 m3、聲源與最近墻面距離>1m | 3 | A、C計權的聲功 率 |
| 673175 | 6881.3 | 工程(2級) | 專用混響測試 室 | 最好小于測試室容積1%、聲源與最近墻 面距離>1m | 6 | A、C計權的聲功 率 |
| 3744 | 3767 | 工程(2級) | 反射面上方近 似自由場 | >聲源最大尺寸的2倍、 半徑不小于1 m | - | A、C計權的聲功 率、指向性信息 |
| >λ*1/4 | ||||||
| 3745 | 6882 | 精密(1級) | 半消或全消 | 最好小于測試室容積0.5%、>聲源最大尺 寸的2倍、半徑不小于1 m | 20 | A、C計權的聲功 率、指向性信息 |
| 3746 | 3768 | 簡易(3級) | - | - | - | - |
| 3747 | 簡易(3級) | - | - | - | - |
以上就是如何選擇聲功率測試標準的全部內容，如果您對如何選擇聲功率測試標準有興趣，歡迎致電長沙艾克賽普儀器設備有限公司：0731-84284278，我們的工程師將為你提供最佳的測試方案。Accexp是一家專注于儀器工控設備、測試方案系統集成的科技企業。作為專業的儀器儀表公司及測控集成ATE提供商，多年來堅持自主研發創新，結合引進代理各大知名品牌的優質儀器設備，致力于提供更科學智能的軟硬件測試方案。
