艾德克斯ITECH IT2700系列便攜式電子產品鋰離子電池測試 航空禁運令下的充電寶安全突圍
2025-07-15
從2025年6月28日起，民航總局禁止禁止旅客攜帶無3C標識及被召回的充電寶乘坐境內航班。大家可能有一個疑問：什么是3C認證，3C認證是如何保證產品質量的？
CCC認證全稱為“中國強制性產品認證”（China Compulsory Certification），有時也簡稱為3C認證。是我國為保護消費者人身安全、國家安全、加強產品質量管理而實施的市場準入制度。3C認證的核心是確保產品符合國家安全、健康、環保標準，涵蓋產品檢測、工廠審查、年度監督三大環節。企業需根據產品類別選擇對應的認證標準（如GB 4943.1、GB 31241等），并通過國家認監委（CNCA）指定的認證機構（如CQC、CCIC）完成認證。

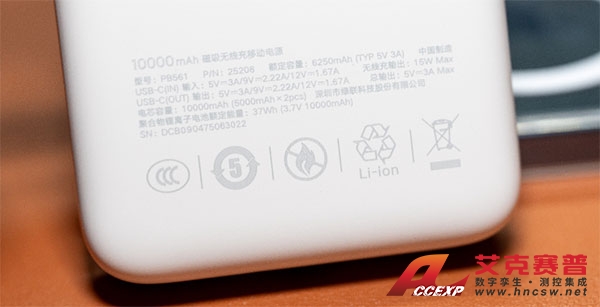

圖1 具有CCC認證標識的充電寶示意圖
自2023年起市場監管總局對鋰離子電池及電池組、移動電源、以及電信終端產品配套用電源適配器/充電器實施強制認證管理，自2024年8月1日起未獲得CCC認證證書及標注認證標志的相關產品，不得出廠、銷售、進口或者在其他經營活動中使用。所以目前用戶手中存有大量的充電寶可能并不具有3C認證。
中國是鋰電池、充電寶消費大國，同時，中國的鋰電池及相關產業規模已躍居全球首位。根據產品質量國家監督抽查結果顯示，移動電話用鋰離子電池合格率不足90%，移動電源合格率一直徘徊在60%-80%之間。強制認證范圍的擴展帶來了行業測試需求的提高。
為什么強制要求充電寶具備3C認證？
3C認證如何驗證產品安全？
移動電源的認證測試會依據相關的國家標準進行， 以GB 31241-2022《便攜式電子產品用鋰離子電池和電池組安全技術規范》為例，法規于2024年1月1日正式實施。其中對于電池以及電池組的試驗條件準備、電安全試驗、保護電路安全要求、一致性要求等項目的要求，都需要用到雙向直流電源進行相應的充電、放電測試。
1. 電性能測試
過充保護測試：使用可調電源對充電寶進行過壓充電，觀察其保護電路是否能在規定電壓下切斷充電。
過流充電測試：通過電源設定高于額定值的充電電流，驗證充電寶的過流保護功能。
欠壓放電測試：使用電子負載或電源模擬低電壓放電，檢查電池管理系統的欠壓保護機制。
短路保護測試：通過電源或電子負載模擬輸出短路，測試充電寶是否能在規定時間內切斷輸出。
反向充電測試：使用電源反向施加電壓，驗證充電寶的防反接保護功能。
2. 輸出性能測試
輸出電壓測試：使用電源或電子負載檢測充電寶在不同負載下的輸出電壓穩定性。
紋波和噪聲測試：通過電源或示波器測量充電寶輸出的紋波電壓是否符合標準
轉換效率測試：使用電源輸入固定功率，測量充電寶的輸出效率。
3. 溫度控制測試
充放電溫度控制測試：在高溫或低溫環境下，使用電源進行充放電，監測充電寶的溫度管理功能。
高溫充放電測試：將充電寶置于高溫環境（如50℃），使用電源進行充放電，觀察其性能變化。
4. 保護電路測試
過載保護測試：通過電源或電子負載施加超出額定功率的負載，測試充電寶的過載保護響應
充電電壓/電流控制測試：使用可編程電源調整充電參數，驗證充電寶的智能控制能力。
3C認證（中國強制性產品認證）的有效期為5年。在有效期內，企業需每年接受工廠監督檢查（年審），以維持證書的有效性。如果未通過年審，證書可能被暫停或撤銷。在日常的生產中，對于電芯的來料檢測，及充電寶的出廠檢測中， 可以通過循環充放電測試對產品進行篩選及驗證。
艾德克斯ITECH新品IT2700多通道源載模組系統搭配雙向源模塊，單模組最大電流達30A，可同時進行多個樣品的測試，提高測試效率。還有主從并聯功能，為未來功率擴展預留空間。

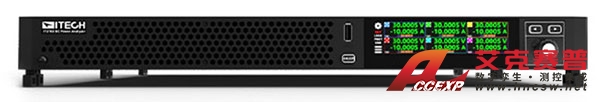

圖3 IT2700多通道源載模組系統
艾德克斯ITECH IT2700系列 1U主機框可容納多達8個200W模組或4個500W模組，每通道雙向源模塊都可進行電池充電測試、電池放電測試及電池模擬功能。搭配上位機軟件可以實現上百通道同步控制，界面清晰明了。可以監控多路的充放電數據，并且形成報表和波形。IT2700還具有豐富的LIST及任意波形功能，可完成BMS保護板的性能測試。
艾德克斯ITECH IT2700系列多通道源載模組系統提供了超高功率密度，1U6通道觸屏及1U8通道主機框設計，模組可以是雙向直流電源、單向直流電源或回饋直流電子負載，模組之間支持混搭，同步，相同模組可主從并聯，標配LAN、USB、CAN通訊接口、數字I/O接口和免費上位機軟件，適合DC-DC模塊、功率器件、通信電源模塊、3C產品，如手機、PCBA、電池模擬與測試、光電芯片和電源管理芯片等研發、設計驗證、制造環節中的ATE系統集成。
艾德克斯ITECH IT2700系列選型
| 型號 | 電壓 | 接 口 | 尺寸 | 電流 | 功率 | 分辨率 | 精 度 |
| IT2702 | 1u無控制面板機框 | 標配LAN、USB-TMC、USB-VCP、CAN通信接口、數字I/O接口 | 1U（8插槽） | ||||
| IT2703 | 1u帶控制面板機框 | 標配LAN、USB-TMC、USB-VCP、CAN通信接口、數字I/O接口 | 1U（6插槽） | ||||
| IT2704 | 1u無控制面板機框（僅適用負載模組） | 標配LAN、USB-TMC、USB-VCP、CAN通信接口、數字I/O接口 | 1U（8插槽） | ||||
| IT27134/IT27134R | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 15A | 200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27135/IT27135R | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 10A | 200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27137/IT27137R | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | 5A | 200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27154/IT27154R | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | 30A | 500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27155/IT27155R | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | 20A | 500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27157/IT27157R | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | 10A | 500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27334/IT27334R | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±15A | ±200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27335/IT27335R | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±10A | ±200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27337/IT27337R | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | ±5A | ±200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27354/IT27354R | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | ±30A | ±500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27355/IT27355R | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | ±20A | ±500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27357/IT27357R | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | ±10A | ±500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27534/IT27534R | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -15A | -200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27535/IT27535R | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -10A | -200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27537/IT27537R | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 1 x 插槽 | -5A | -200W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27554/IT27554R | 30V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | -30A | -500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27555/IT27555R | 60V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | -20A | -500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
| IT27557/IT27557R | 150V | 可配置主機框 (主機框標配 LAN、USB、CAN通信接口、數字I/O接口) | 2 x 插槽 | -10A | -500W | 0.001V/0.001A | ≤0.02%+0.02%FS / ≤0.05%+0.05%FS |
