傳感器在透析儀中的應用
2015-08-13
為達到向患者提供溫度與體溫相同的流體，保障患者安全，透析機中同時采用了溫度管理解決方案與壓力傳感器。從單獨的一家配件制造商那里采購加熱器組件和壓力傳感器，而不是從多家供應商處尋找多種溫度技術和傳感器，不僅可以精簡制造工藝和供應鏈，還可簡化裝配，減少設計時間，讓開發人員有更多時間和精力去研究其他系統。平臺化傳感可提供滿足監管要求的完整組件，使系統達到相應質量標準。
加熱器組件可在血液和透析液重新輸入到患者體內之前，將其加熱到人體的溫度。而這一過程中，加熱控制器能夠精準控制透析液的溫度；電路板安裝型壓力傳感器則能測量流體離開和進入患者體內的流速，在不妨礙流體流動的前提下，獲得透析液和靜脈壓力讀數。

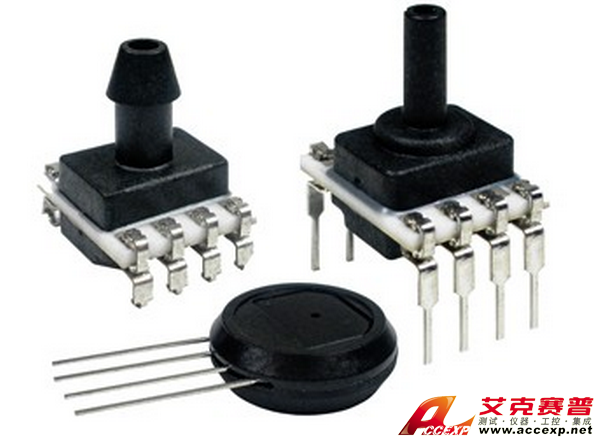

圖片注釋：霍尼韋爾TruStability HSC/SSC – 26PC液體介質兼容傳感器，允許客戶使用傳感器的其中一個端口，接觸凝露環境或去離子水等非腐蝕性液體介質，省去了為免傳感器受這些介質侵蝕而添加保護功能的復雜性和費用。
為了實現溫度傳感器與溫度調節裝置結合使用，加熱器組件在設計時需要考慮到適合不同透析設備設計需求的多種加熱技術和材料。這些透析機的設計常常因對加熱器組件不同尺寸和不同溫度范圍的要求，需要考慮不同類型的加熱技術。
加熱器組件應具備多種尺寸、功率、安裝選項以及溫度監測和溫度控制功能。因為，在同一個透析機應用產品中不同的加熱器組件配置（扁平、透明復合和高溫）和制造材料（硅、聚酰亞胺薄膜、聚酯銦錫氧化物和其他介電材料），可產生大不相同的應用選項。
精確測量透析液和靜脈壓力，對于透析治療期間的患者安全至關重要。壓力傳感器需要精確檢測流體和血液流動壓力，以確保將壓力維持在適用范圍內，避免出現過壓或欠壓情況。因為無論是過壓還是低壓會分別導致血管破裂或管路中出現氣泡。
想要獲得更加精準和更快響應時間的最佳方式，便是將傳感元件放置在盡可能靠近液體流經的位置。這就要求使用具備液體介質兼容性的壓力傳感器，以減少與傳感器防護設計相關的復雜性和成本損耗。
另外，壓力傳感器應提供多種安裝選項，以適應不同應用。如通過提供電纜組件選項，傳感器平臺能夠安裝在遠程位置或內部空間有限的產品中。如此一來，設計人員就能將傳感器準確放置在可精確測量之處。
