激光紅外成像(QCL)用于分析生物組織

2023-11-21

傅立葉變換紅外光譜法在組織成像分析中正面臨僵局

紅外光譜法用于生物組織研究已有一段時間。它可以在不使用染色劑的情況下，深入了解植物、動物和人類組織的生物化學成分。最令人興奮的一大發現是，它能夠根據紅外光譜數據，區分病變組織和健康組織。但到目前為止，紅外顯微技術僅限用于研究。" 其原因在于必須投入大量的時間來進行光譜采集。盡管焦平面成像探測器有助于大幅縮短時間，但這項技術仍然非常耗時。

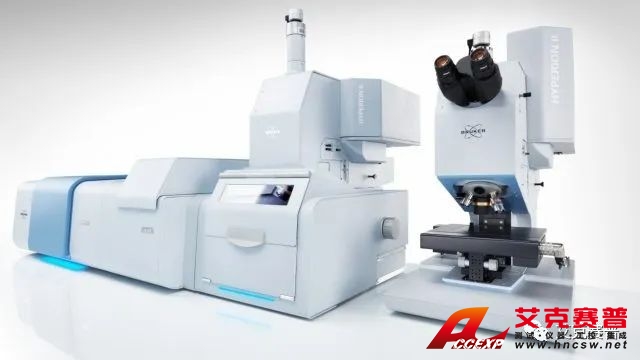

新成員加入: 激光紅外成像 (QCL)

現在，激光紅外成像等全新工具有望打破這一僵局。與傳統的中紅外光源相比，紅外激光器能夠提供更高的功率密度。因此，可以在較短的時間內采集到較好的紅外光譜數據。隨著激光紅外成像技術和HYPERIONI的到來，終于迎來了轉機。由于紅外激光具有較高的能量密度，可以在很短的時間內收集到高信噪比的光譜數據。其速度優勢顯著，提升了幾個數量級。本應用說明詳細介紹了這項技術的應用。

有關激光紅外成像，用戶所必須了解的知識

激光紅外成像支持中紅外指紋區(1800-950cm1)內的多種圖像采集模式。紅外光譜實時成像實現了以視頻頓速率進行的實時化學成像，旨在找到感興趣區或跟蹤反應離散波數成像聚焦于特定的波數，而不是全光譜，這可以大大加快采集過程。連續掃描，先選擇光譜范圍，然后通過激光的連續掃描生成譜圖。所得譜圖與FT-IR相當。2離散掃描通過逐步調諧激光頻率，來記錄所選的光譜范圍，從而獲得更高的波數精度，但采集時間

與激光紅外成像之對比: 組織樣品

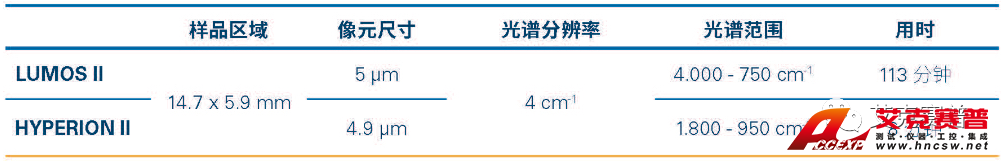

下面對比了速度最快的FT-IR成像顯微鏡(LUMOSI)與HYPERIONI激光紅外成像顯微鏡對分析組織樣品的情況。

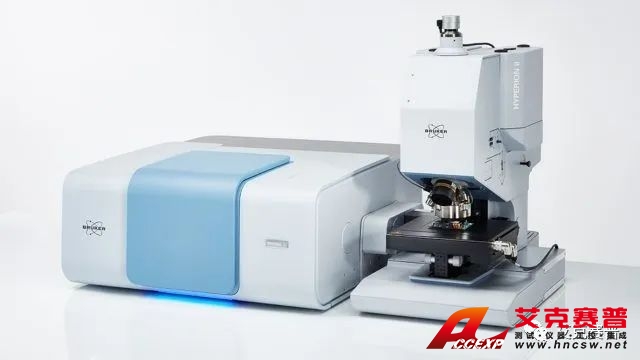

帶 MCT 探測器的 HYPERION II 顯微鏡

使用HYPERIONII紅外激光成像比使用LUMOSIIFPAFTR測量速度快14倍以上。雖然使用紅外激光(QCL)僅可采集MIR 指紋區，但這對于HYPERIONI來說不是問題，因為它還配有FTHIR顯微鏡，可以根據需要掃描整個光譜范圍。圖1顯示了成像技術取得的另一個里程硅式進展。使用OPUS軟件的自適應K-means聚類算法，可根據原始數據自動生成紅外化學圖像。它根據光譜變化自動分析成分分布并評估IR圖像，速度極快。即使是較大的樣品，如光譜張數超300萬的扁桃體組織切片(圖1所示)，也僅需不到20分鐘即可完成分析，包括光譜數據評估。

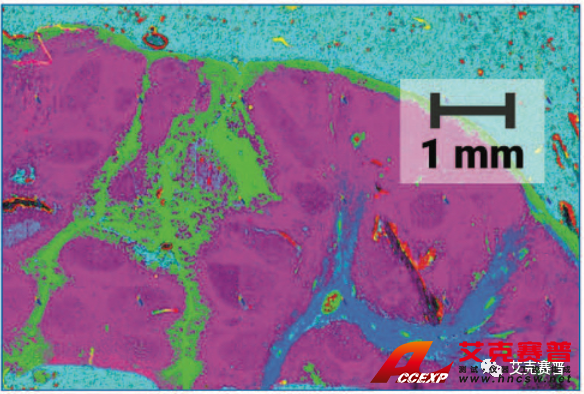

圖1：利用自適應 K-means 聚類算法自動評估化學成像。根據360萬光譜的差異進行組分分布分析。

引領變革:空間相干性抑制技術

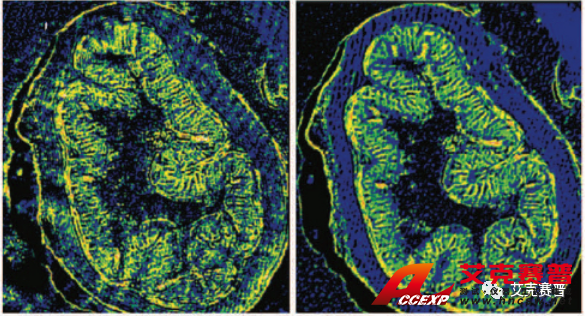

圖2顯示了布魯克已獲得專利的空間相干性抑制技術在采集激光紅外圖像時起到的改善作用。在左側的圖a和圖c中，可以看到激光束的干涉條紋對成像結果的影響。圖像看起來很模糊，有條紋和斑點。右側的圖b和圖d中相干性抑制技術在光源處消除了空間相干現象，從而采集到無比清晰的圖像(未經任何后期處理)。
