選型指南-NI PXI 模塊化智能測試平臺
2023-11-20

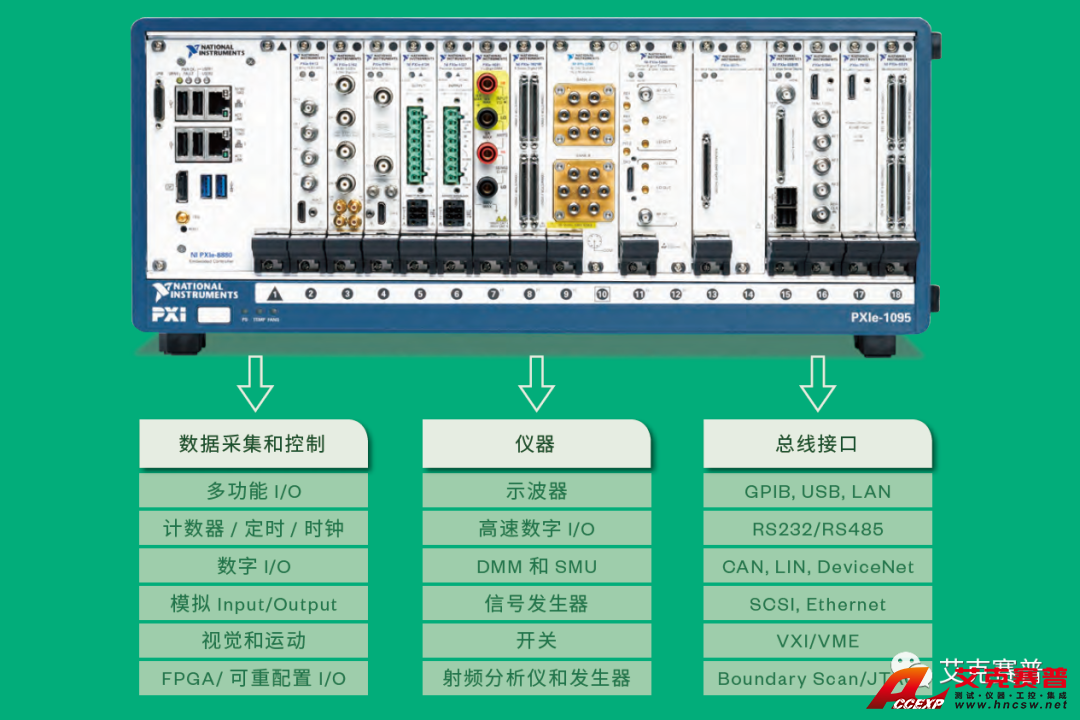

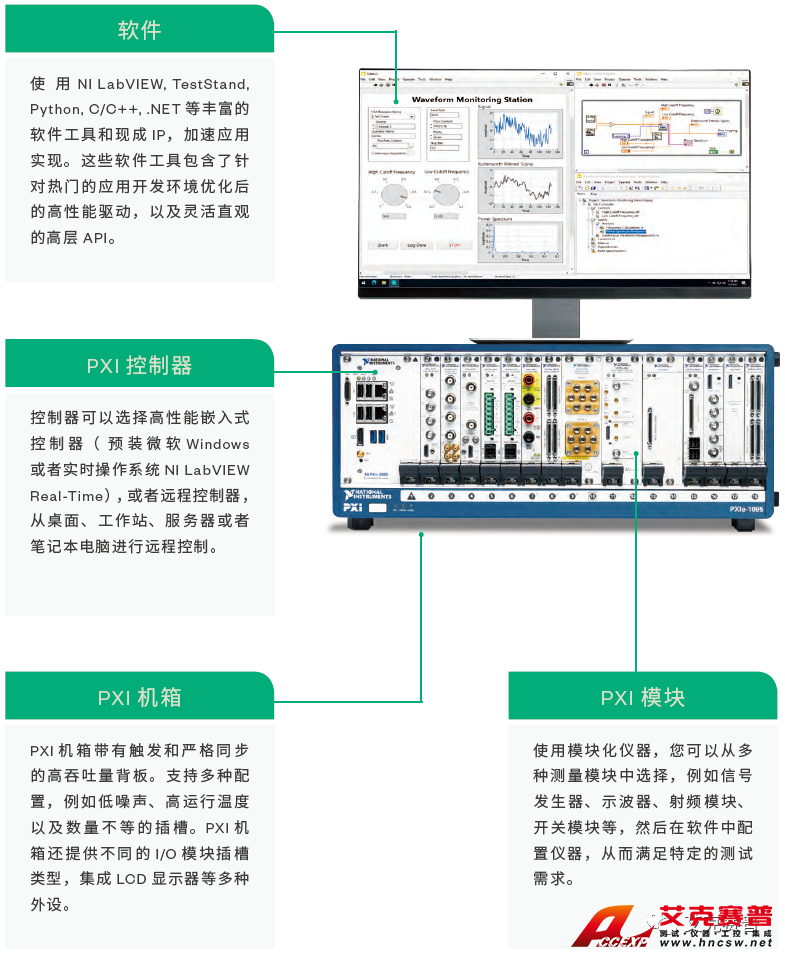

PXI（PCIextensionsforInstrumentation）是一種堅固且基于PC的平臺，是構建智能測試平臺的理想之選。PXI結合了PCI的電氣總線特性與CompactPCI的模塊化及Eurocard機械封裝的特性，同時針對測控應用添加了高性能同步與定時總線以及相應的軟件規范，便于智能測控系統開發與集成。PXI于1997年由NI創始，經過二十多年的發展，這一平臺已經成為模塊化儀器的標準。借助60多家供應商提供2000多款產品，您可以根據測試需求的變化迅速在模塊間進行互換或重新配置模塊的功能。PXI架構符合“合成儀器”的概念，您可根據具體的系統指標級測試需求選擇不同的模塊化儀器。PXI的模塊化架構便于您對系統維護升級，賦予您利用同一系統進行不同型號待測物測量的靈活度。

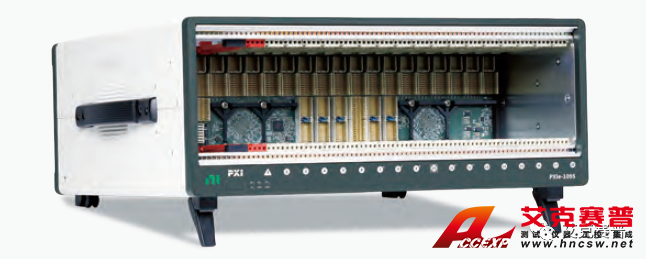

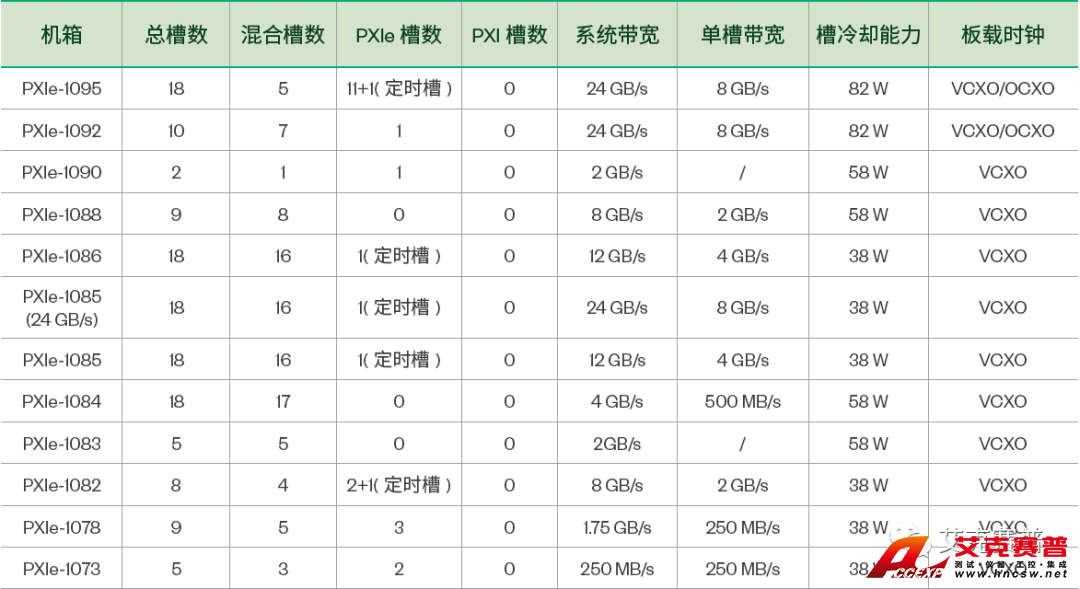

PXI 機箱
機箱是PXI系統的“骨架”，相當于臺式計算機的機械外殼和主板。機箱可為系統提供電源、散熱和通信總線，并支持在同一外殼中安裝多個儀器模塊。PXI使用了基于PC的商用PCI和PCIExpress總線技術，同時結合了堅固耐用的CompactPCI模塊化封裝以及重要的定時和同步功能。根據不同的大小規格，機箱可配備4到18個插槽，無論用戶需要的是便攜式、臺式、機架式還是嵌入式系統，PXI機箱均可一一滿足。
?為高通道數數據采集、高速數字I/O、射頻、高速圖像采集等高數據吞吐量的應用提供了更高帶寬
?適合任何應用的尺寸，擁有從2 到18 插槽不同選擇
?最高性能 - 高達24 GB/s 系統和8 GB/s 每插槽專用帶寬
?兼容PXI，PXI Express，CompactPCI 和CompactPCI Express 模塊
?部分機箱插槽的冷卻功率高達82W，0 - 55℃，無降容

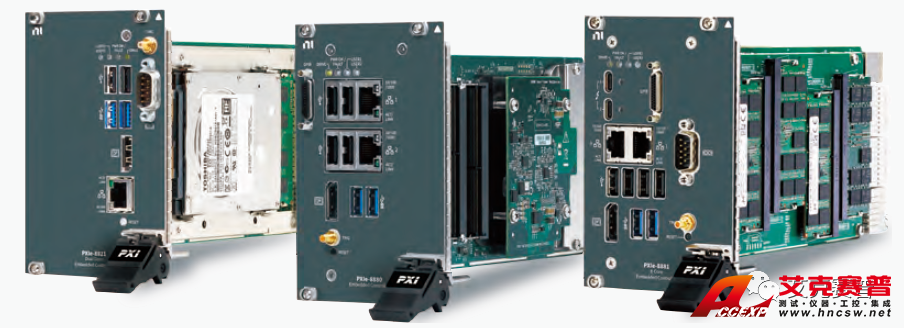

PXI Express 嵌入式控制器
高性能的PXIExpress嵌入式控制器為基于PXI的測試，測量和控制應用提供領先的性能。除了提供高CPU性能之外，這些控制器還提供高I/O吞吐量以及豐富的外設I/O端口和高達64GB的標準內存。NIPXI嵌入式控制器專為滿足測試，測量和控制系統的苛刻要求而設計。它們具有最新的處理器選項，采用堅固的外形，設計用于在寬溫度范圍內操作，以及高沖擊和振動環境。
? 最新的高性能英特爾處理器
? 操作系統：Windows 10，Windows 7 和LabVIEW Real-Time
? 高達24 GB/s 系統帶寬和8GB/s 槽帶寬
? 固態硬盤，USB 3.0，千兆以太網，雷電3 端口（PXIe-8881 及PXIe-8861 配置）和其他外設端口
? 操作系統，硬件驅動程序和應用程序出廠已安裝并可立即使用

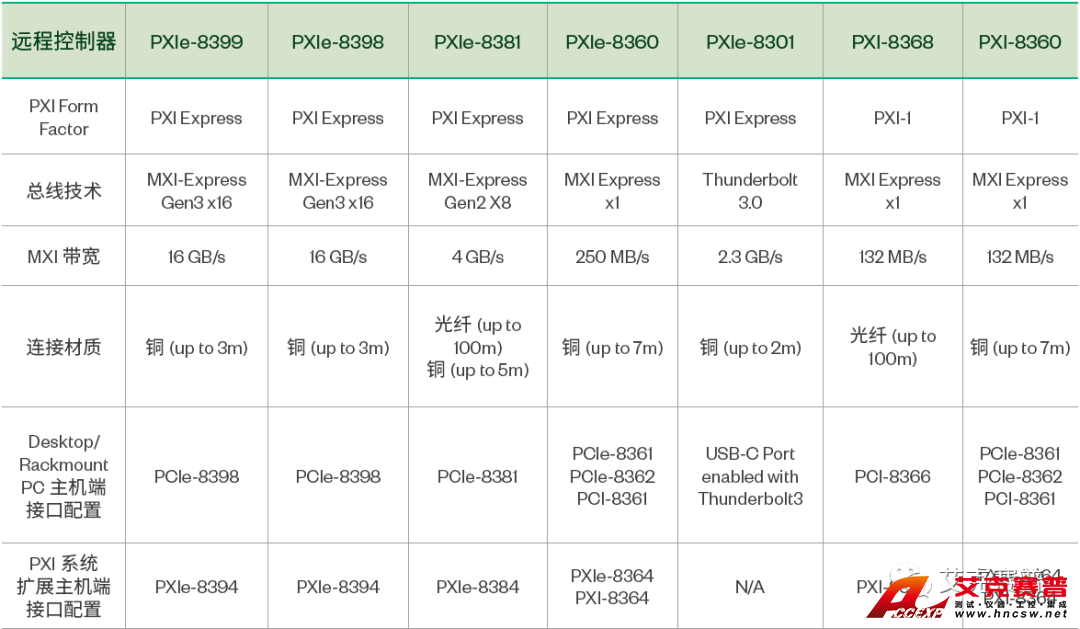

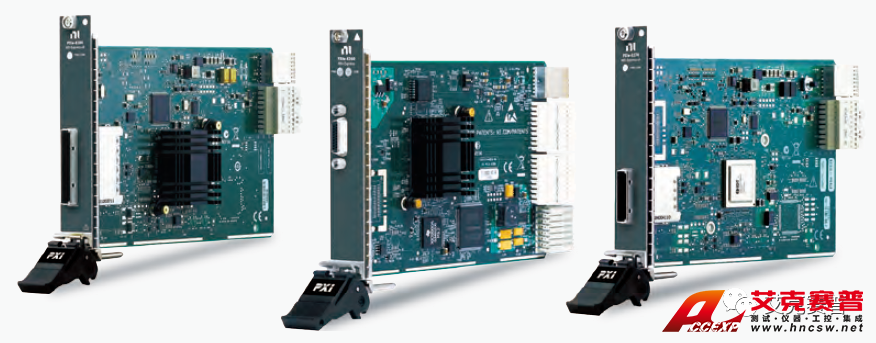

遠程控制器模塊
NIPXI遠程控制器可以通過基于光纖或銅纜的高速串行鏈路在PC或便攜式計算機上直接控制PXI系統。
? 直接使用PC 或便攜式計算機控制PXI/CompactPCI 與PXI Express/ CompactPCI Express 系統
? 分布式應用中可選銅纜( 高達10 米) 或光纖( 高達200 米) 連接PXI 或PXI Express 模塊
? 低延遲的PCI Express 鏈路，對開發者完全透明

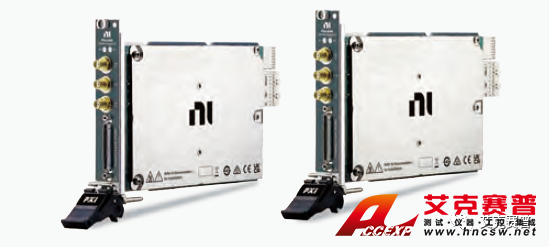

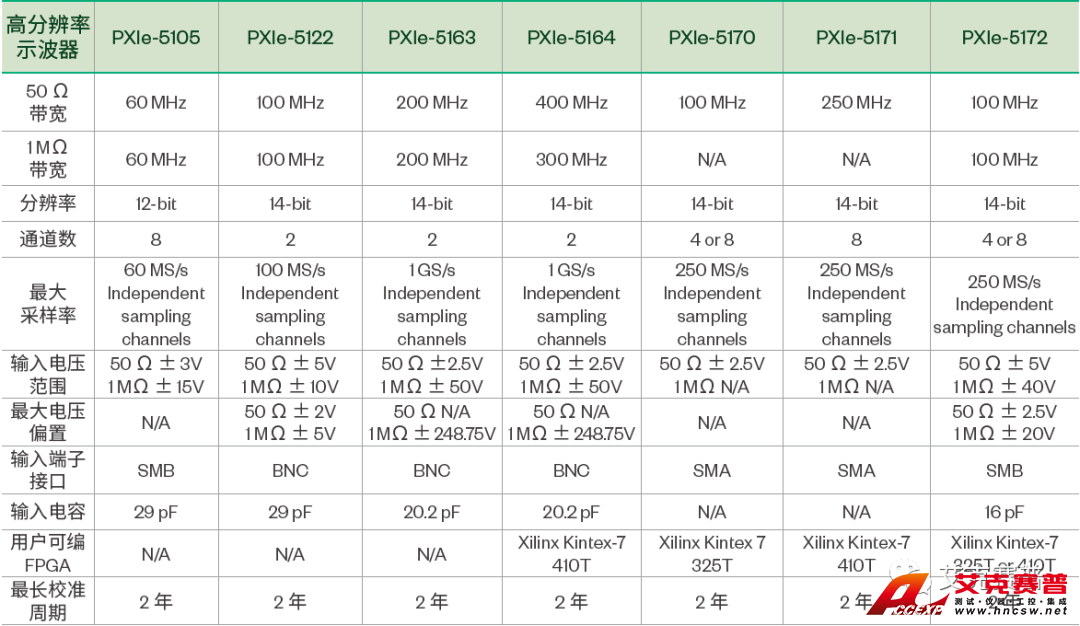

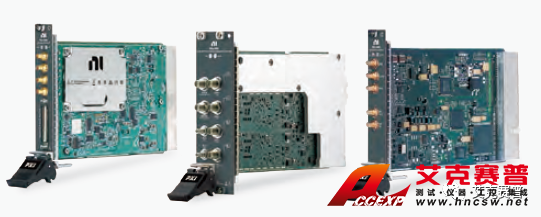

高分辨率示波器
NI的高分辨率示波器旨在解決工程師和科學家在半導體器件和航空航天部件測試中的測試挑戰。PXIe-5172R和PXIe-5171R是理想的高分辨率示波器，其包含多通道及14位ADC的高分辨率示波器，以及標準設備驅動程序和用戶可編程FPGA定制設備固件，從而應對眾多的測量挑戰。
? 軟件：包括交互式軟前面板，針對LabVIEW 和基于文本的語言的API 支持，程序范例和詳細幫助文件
? 二，四或八通道支持，12 或14 位分辨率，采樣速率高達250 MS/s， 高達300 MHz 帶寬
? 高達3.2 GB/s 的數據流速率
? 可選：用戶可編程Xilinx Kintex-7 410T FPGA

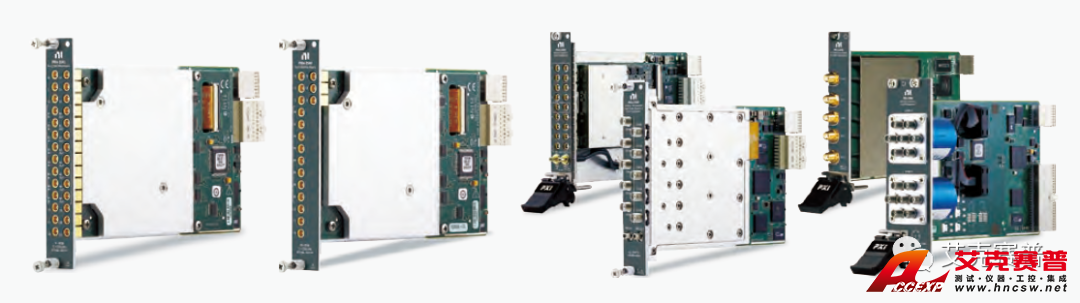

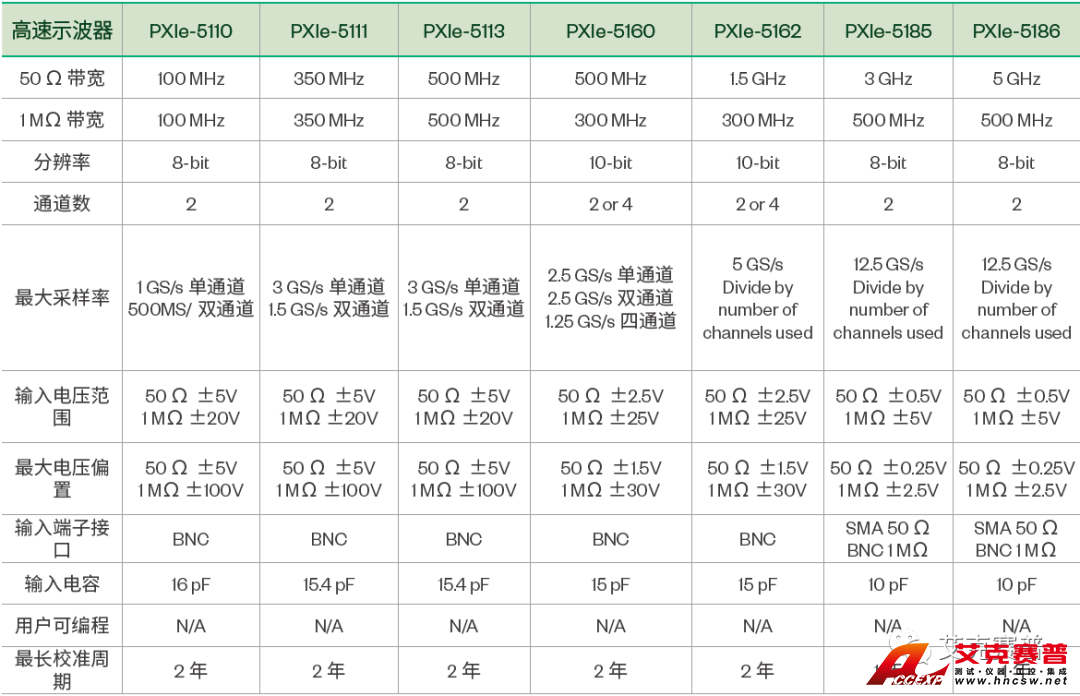

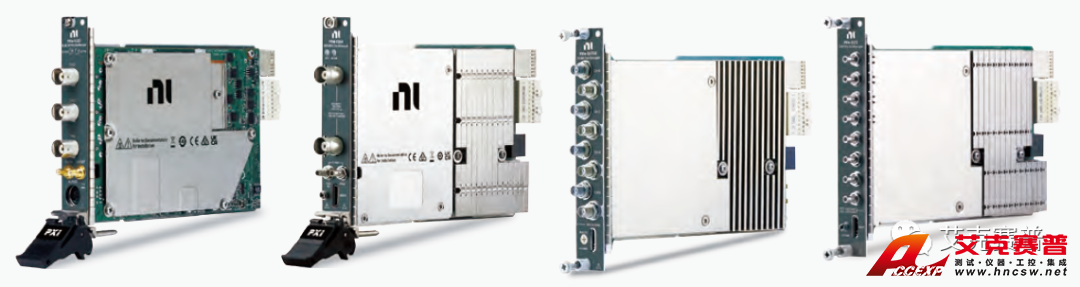

高速示波器
高速示波器提供了一種智能方式來解決從消費電子產品和半導體測試到航空航天和國防測試等行業中的困難：
? 軟件：包括交互式軟前面板，用于LabVIEW 和基于文本語言的API 支持，程序范例和詳細幫助文件
? 2 或4 通道，8、10 或14 位分辨率，采樣率高達12.5 GS / s，帶寬高達5 GHz
? 具有可編程電壓偏置，高達±100 V

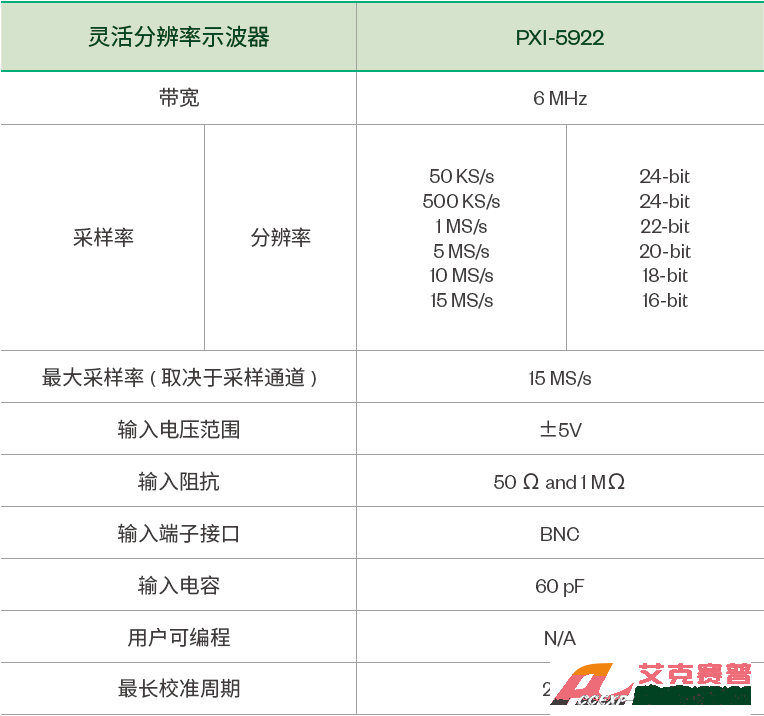

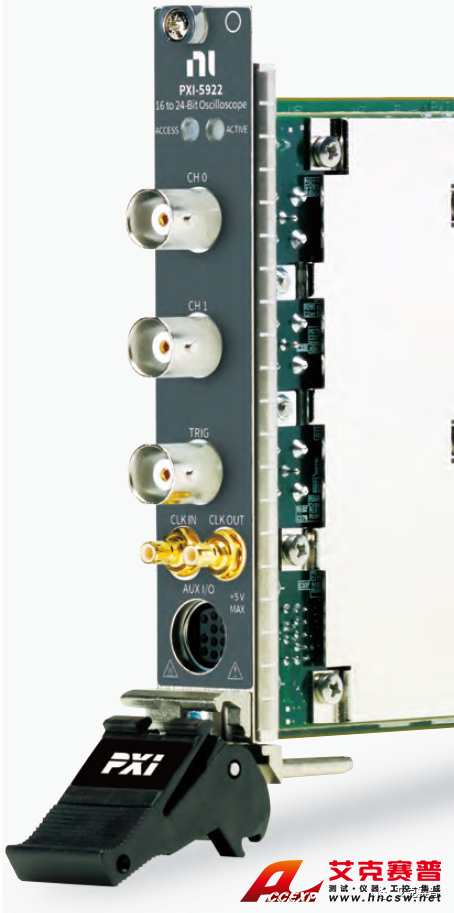

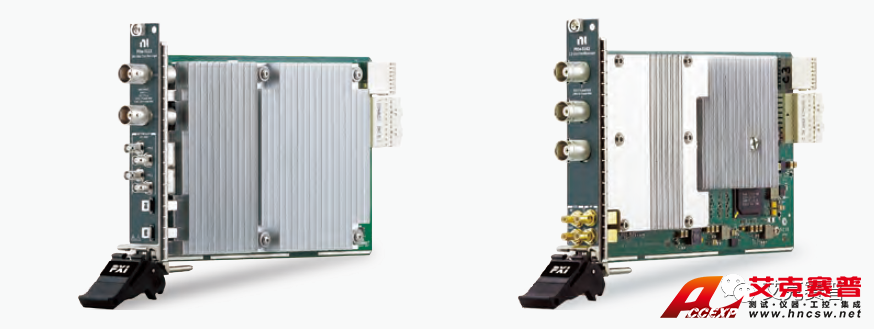

靈活分辨率示波器
PXI-5922 是市場上最靈敏的模擬信號測量?jī)x器之一，具有24 位分辨率，高達-144 dBc 的SFDR 和低至-120dBFS 的底噪。PXI-5922 示波器提供了一種更智能的方式來解決從消費電子產品和半導體測試到航空航天和國防測試等行業中的困難應用。 ? 軟件：包括交互式軟前面板，用于LabVIEW 和基于文本語言的API 支持，程序范例和詳細幫助文件 ? 2 個同步采樣通道，24 位分辨率高達500 kS/s 采樣率，16 位分辨 率為15 MS/s 采樣率 ? -114 dBc SFDR 和-120 dBFS 的底噪 ? 針對所有采樣的抗混疊保護 ? 高達256 MB/ch 的板載內存

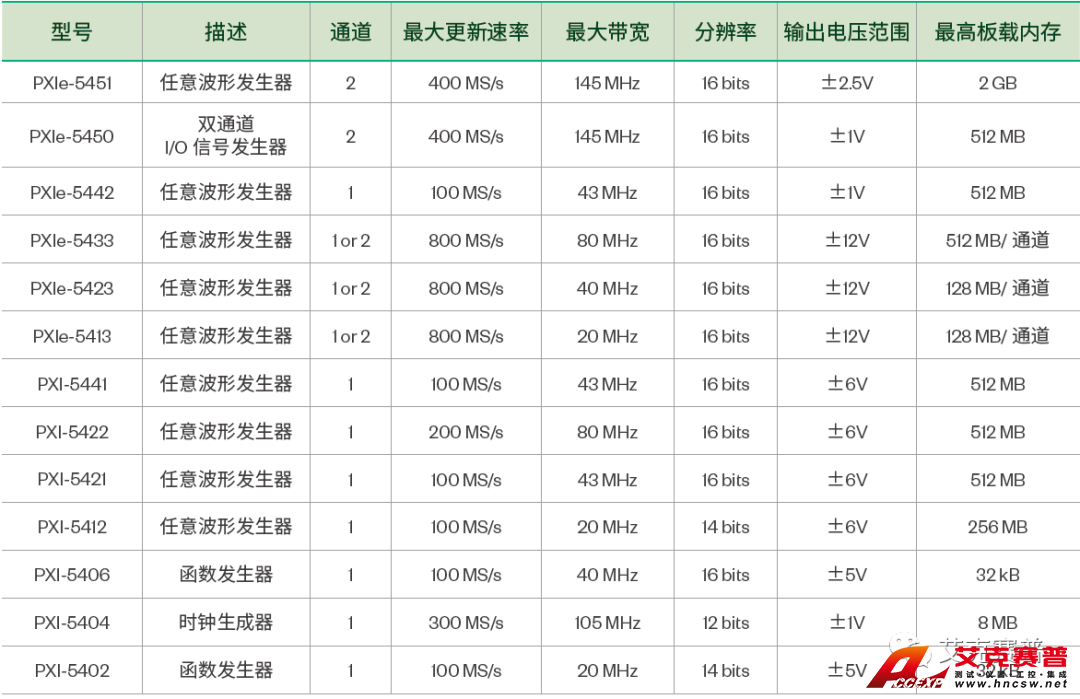

任意波形發生器
PXI波形發生器可以使用PXI系統中來自主機或?qū)Φ葍x器的數據序列或連續數據流來生成精確的波形，包括正弦波、方波、三角波和鋸齒波以及用戶定義的任意波形。這些儀器非常適用于半導體器件、消費電子、汽車和航空航天/國防科研或測試中的緊密同步混合信號測試系統。
PXIe-54x3系列任意波形發生器（PXIe-5413，PXIe-5423和PXIe-5433）提供-92dB的無雜散動態范圍和435fs系統抖動，同時使用專用標準波形生成引擎提供最精確的波形。得益于全新分?jǐn)?shù)重采樣(FractionalResampling)架構，在保證采樣率的同時也能達到良好的動態范圍和抖動性能。

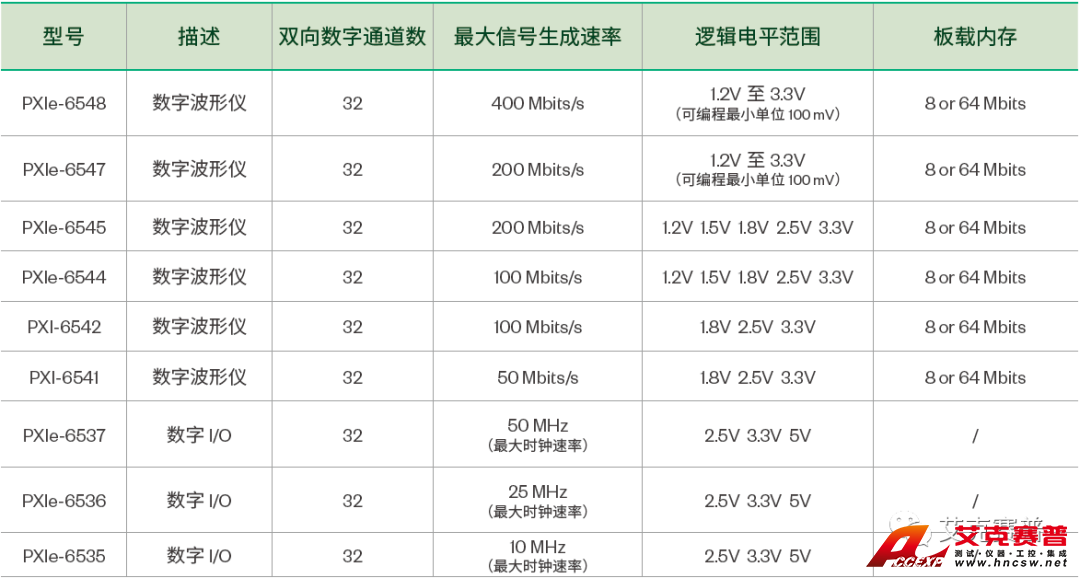

數字波形儀器/ 數字I/O
PXI數字波形儀器具有多達32個通道，可以采樣和生成高達200MHz的數字波形，并且可以與各種標準TTL和低壓差分信號(LVDS)以及可設置的電壓電平連接。這些設備提供了每個時鐘周期且每個通道的雙向控制和相移。它們配有高容量板載內存，具有觸發和向量(pattern)排序功能。一些型號還支持雙倍數據速率(DDR)技術和實時硬件數據比較。您可以使用數字波形設備創建設備仿真和復雜的激勵響應測試。
PXI數字I/O模塊支持多達96個數字I/O通道，并兼容各種電壓和隔離級別。一些型號包含可編程輸入濾波器，以消除毛刺/尖峰，并通過軟件可選數字濾波器為數字開關/繼電器提供去抖動功能。該模塊適用于制造測試、工業控制、高級航空、實驗室研究之類的應用。PXI數字I/O模塊還具有NI-DAQmx驅動程序和配置實用程序，可簡化配置和測量。

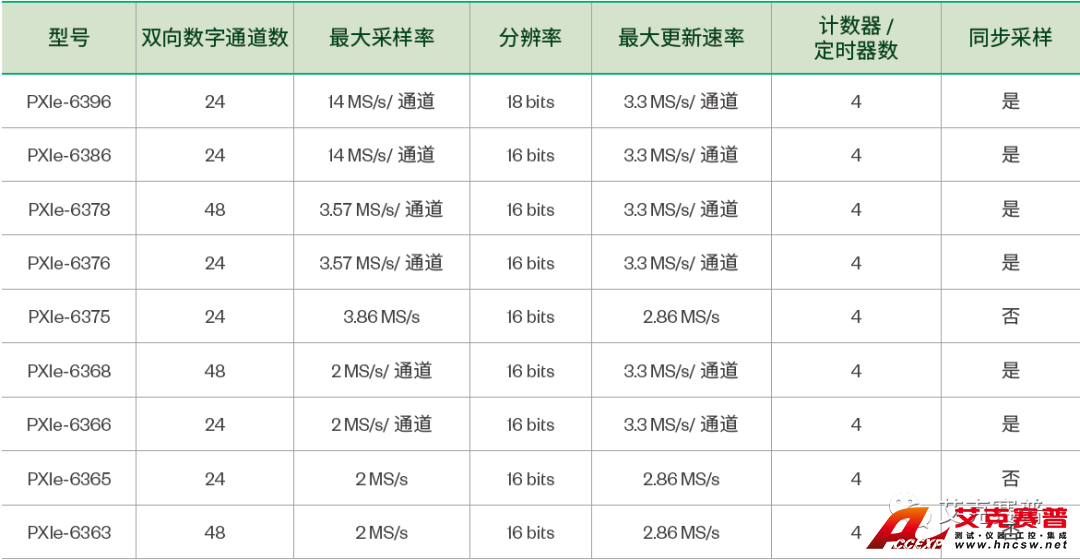

多功能I/O
PXI多功能I/O模塊提供模擬I/O、數字I/O、計數器/定時器以及觸發功能的組合，具有不同的通道數、采樣率和輸出速率，不同型號之間還具有精確的定時、觸發和同步。該模塊適用于實驗室研究、設計驗證測試和制造測試等工業應用。PXI多功能I/O模塊還具有NI-DAQmx驅動程序和配置實用程序，可簡化配置和測量。

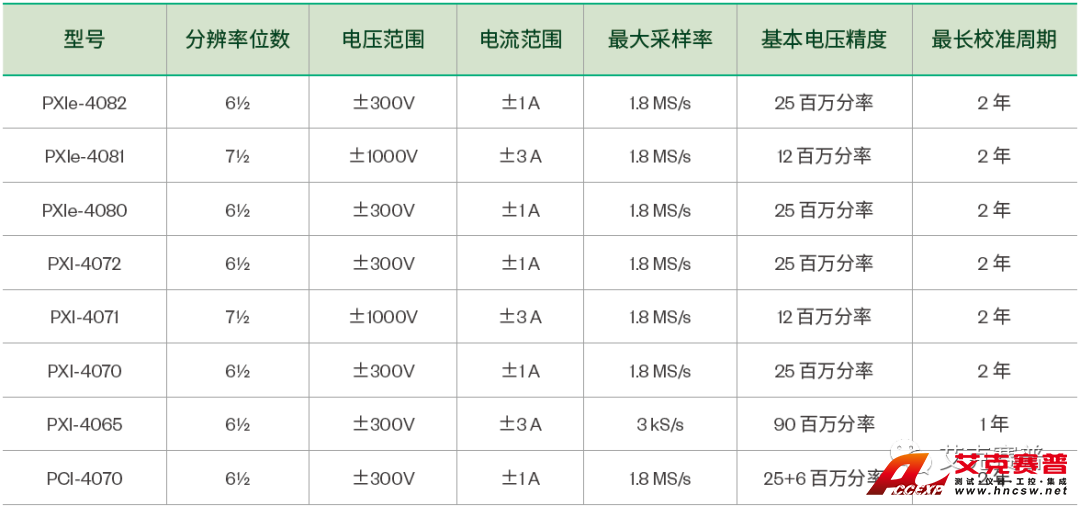

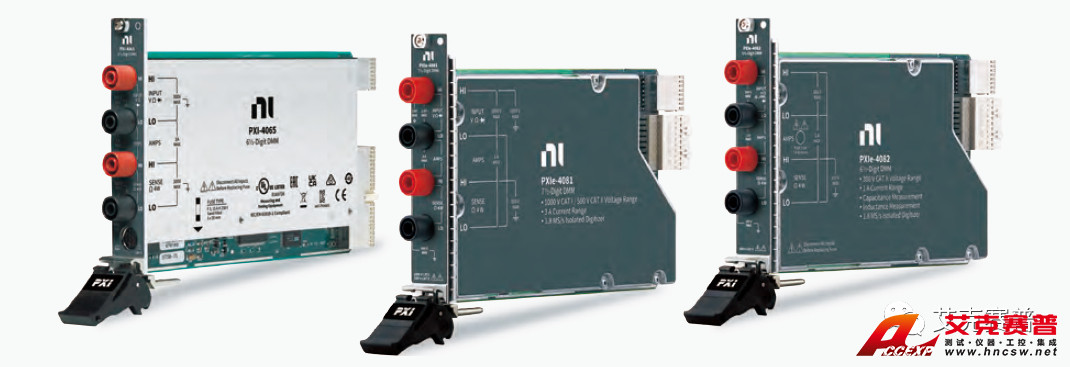

數字萬用表DMM
NI的數字萬用表（DMM）可執行交流/直流電壓、交流/直流電流、2線或4線電阻、頻率/周期測量以及二極管測試。NIDMM能夠達到高吞吐率，同時保證精確和穩定的測量。部分PXIDMM具有高電壓絕緣數字化儀，可在整個輸入范圍（高達3A或1,000V）內以高達1.8MS/s的采樣率采集波形。此外，PXIDMM還可用于執行基本電感和電容測量。
? 軟件：包括交互式軟前面板，針對LabVIEW 和基于文本的語言的API 支持，程序范例和詳細的幫助文件
? 電壓測量高達1000 VDC（700 VAC）
? 電流測量高達3 A
? 電阻測量高達5 GΩ
? 高達±500 VDC/ VRMS 共模隔離
? 高達1.8 MS/s 隔離，1,000 V 波形采集

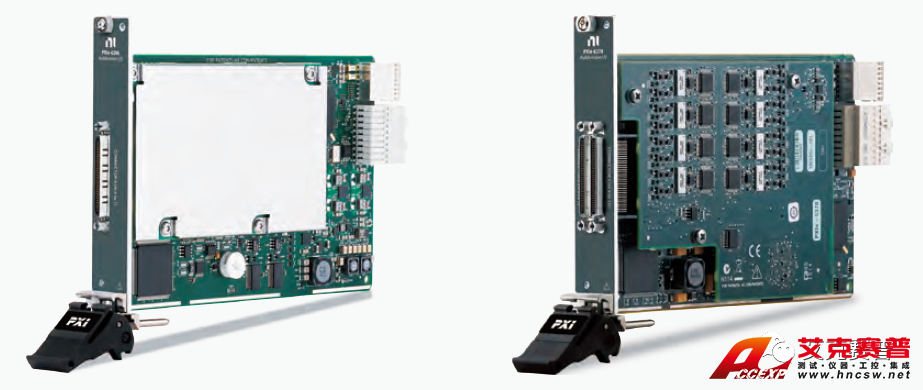

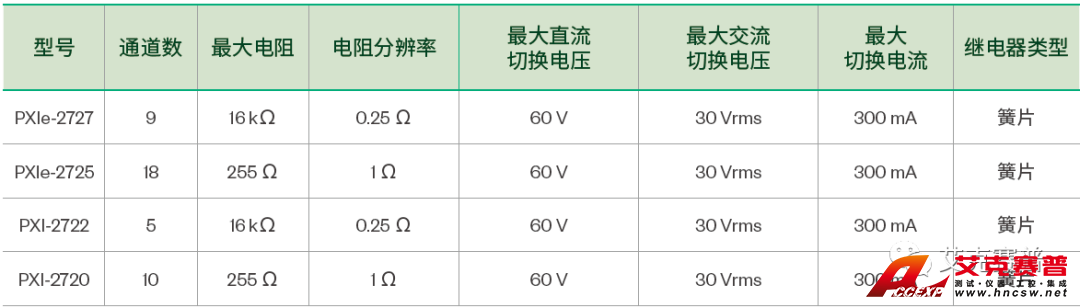

可編程電阻
可編程電阻是基于電阻輸入和輸出的測試模塊，可作為RTD仿真器、電位器、分壓器和橋電路。NI272x可編程電阻通過編程控制一系列繼電器來改變每個通道和I/O接口的電阻值。每個模塊在前面板上使用一個37針D‐SUB連接器以及一個2x2Micro-Fit連接器，可輕松連接至PXI數字萬用表（DMM）。
? 軟件可編程，可配置為RTD 仿真器、電位器或電阻負載
? 內置DMM 端口，便于連接和路徑驗證

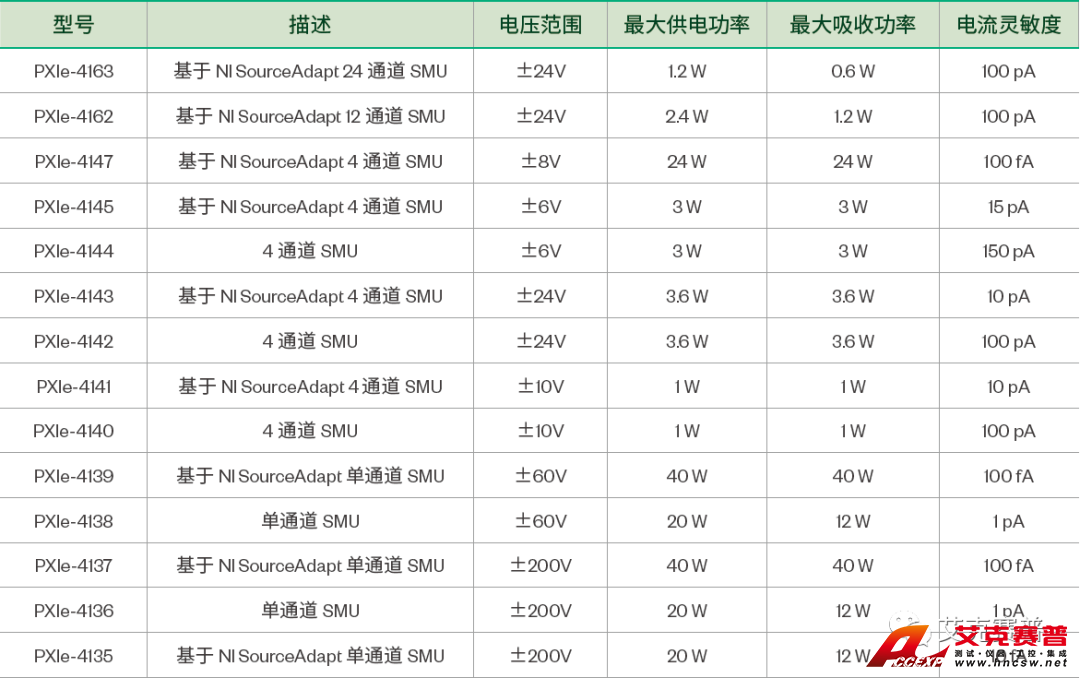

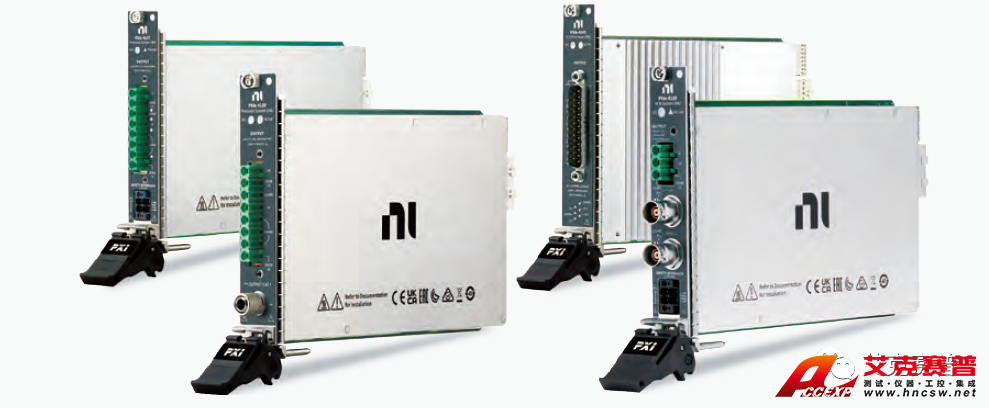

源測量單元SMU
PXI源測量單元(SMU)為PXI系統提供精確的電壓或電流源以及測量功能，將高精度源和測量能力與旨在減少測試時間、增加靈活性的特性相結合。這些特性包括用于構建并行SMU測試系統的高通道密度、用于最小化軟件開銷的確定性硬件序列以及用于快速改變?cè)O(shè)定值和采集數據的高速更新和采樣率。此外，PXISMU靈活的采樣率和流盤能力允許您將儀器當做數字化儀使用，以捕獲瞬態行為，而數字控制循環則使您能夠調整儀器的瞬態響應。改變SMU瞬態特性的能力（稱為SourceAdapt）降低了SMU穩定時間，并且即使在高容性負載情況下，也可最小化過沖和振蕩。

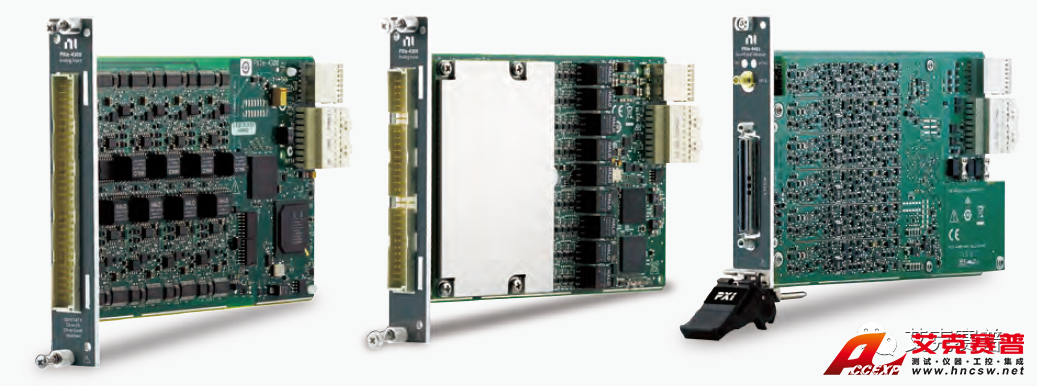

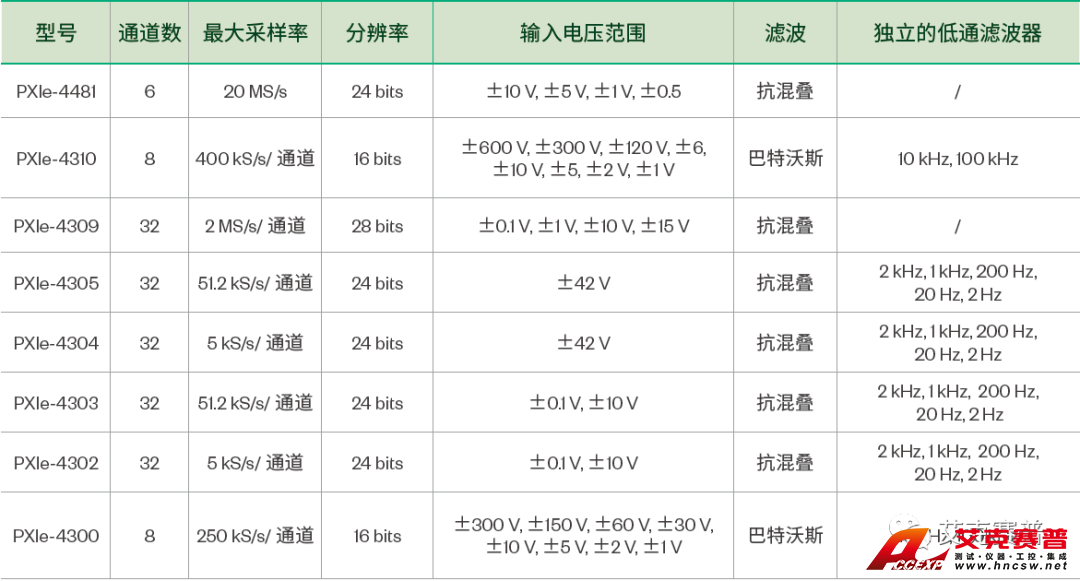

模擬輸入/ 信號調理
PXI模擬輸入模塊為PXI系統提供了模擬輸入信號，具有多個模數轉換器(ADC)以及內置信號調理功能。該模塊的采樣率范圍為5kS/s/ch到20MS/s/ch。模塊提供多種款型供您選擇，包括最高可達28位分辨率的型號，以及高達32路同步通道的型號不同的PXI模擬輸入模塊提供不同類型的隔離和濾波，因此您可以選擇滿足特定應用需求的選項。該模塊具有更高的精度和高數據吞吐量，非常適合具有較高或較低通道數的擴展測量系統。PXI模擬輸入模塊還具有NI-DAQmx驅動程序和配置實用程序，可簡化配置和測量。NI-DAQmx支持NI編程環境以及Python、ANSIC、C#.NET和MathWorksMATLAB?軟件。

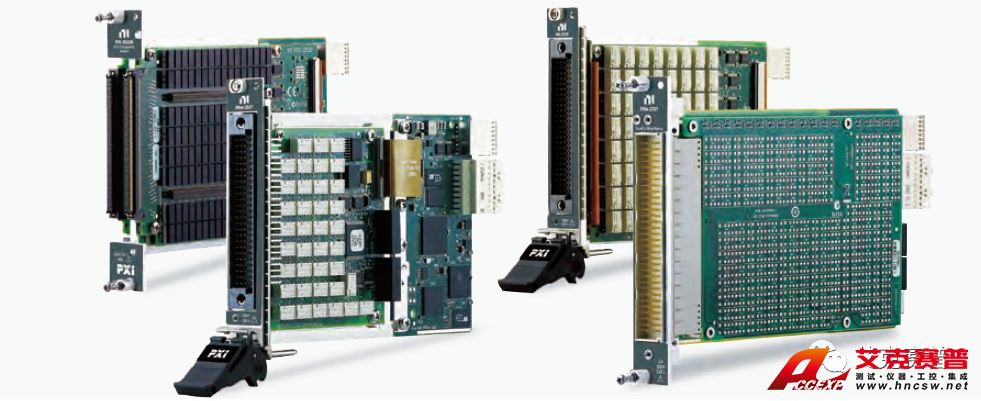

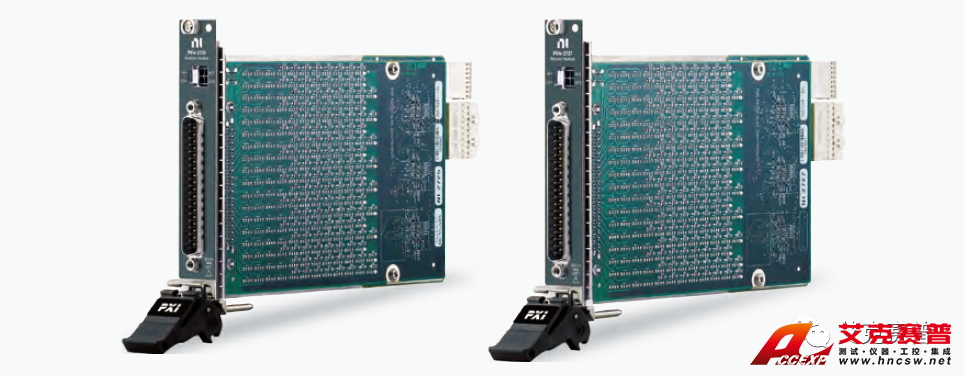

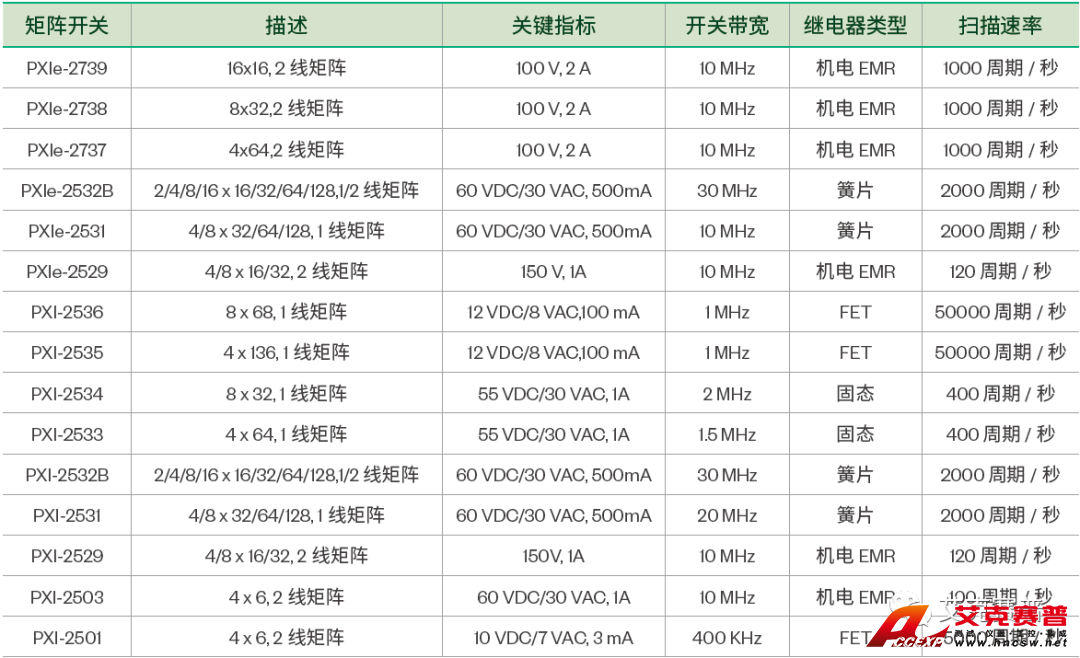

矩陣開關模塊
PXI矩陣開關模塊按行和列的結構排列，可以連接任意輸入和輸出，簡化自動測試系統的布線，為開關系統提供了最大的靈活性。PXI矩陣開關模塊使用各種繼電器類型，包括機電電樞繼電器、簧片繼電器、場效應晶體管(FET)繼電器和固態繼電器，每種繼電器各有其優點，以便您選擇符合您要求的矩陣。如果要編程開關，您可以使用IVI兼容的NI-SWITCH驅動程序軟件，結合幫助文檔、示例程序和軟前面板應用程序來實現開關的交互式控制。對于復雜開關系統的智能管理，NISwitchExecutive提供了其他軟件工具來幫助您設計、構建和部署開關系統。

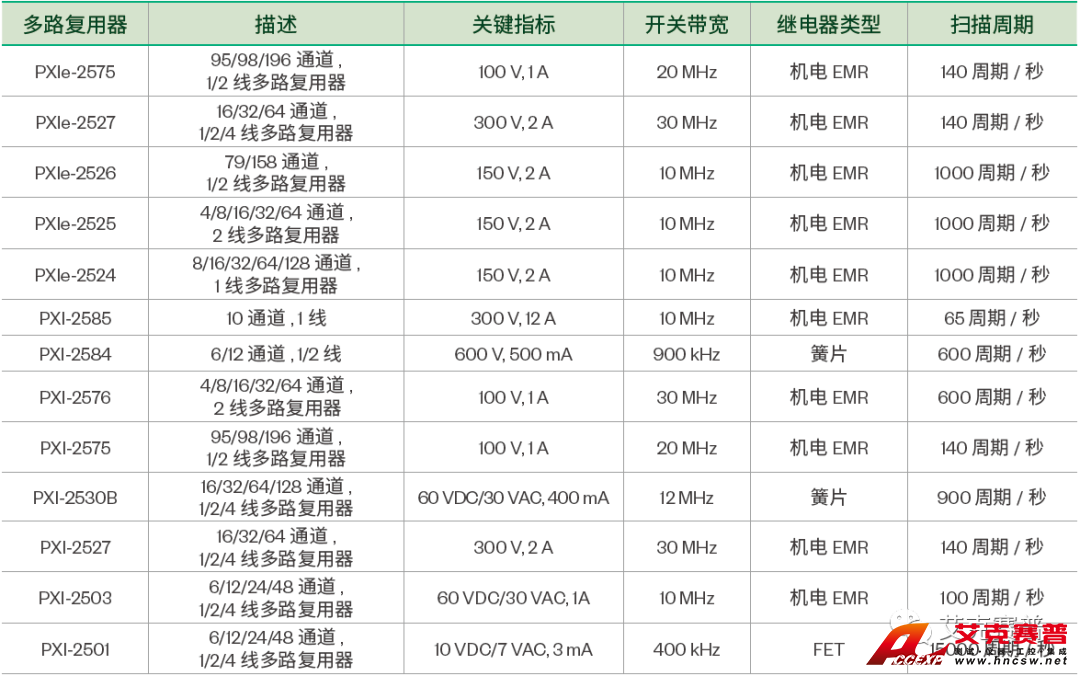

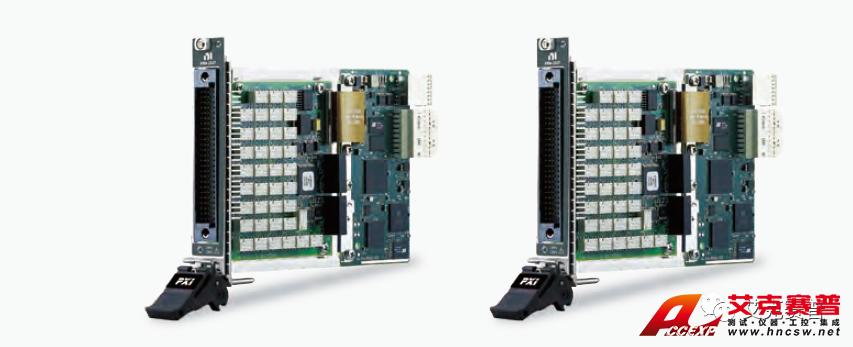

多路復用器開關模塊
PXI多路復用器開關模塊多路復用器模塊將多個輸入連接到單個輸出，或?qū)⒍鄠€(gè)輸出連接到單個輸入，以簡化自動化測試系統中的布線，是高通道數應用程序的理想選擇，這些應用程序需要將測量或信號發生儀器連接至被測設備或單元上的多個測試點（DUT或UUT）。
PXI多路復用器開關模塊使用各種繼電器類型，包括機電電樞繼電器、干簧繼電器、場效應晶體管（FET）繼電器和固態繼電器。每種繼電器各有其優點，以便您選擇符合您要求的矩陣。

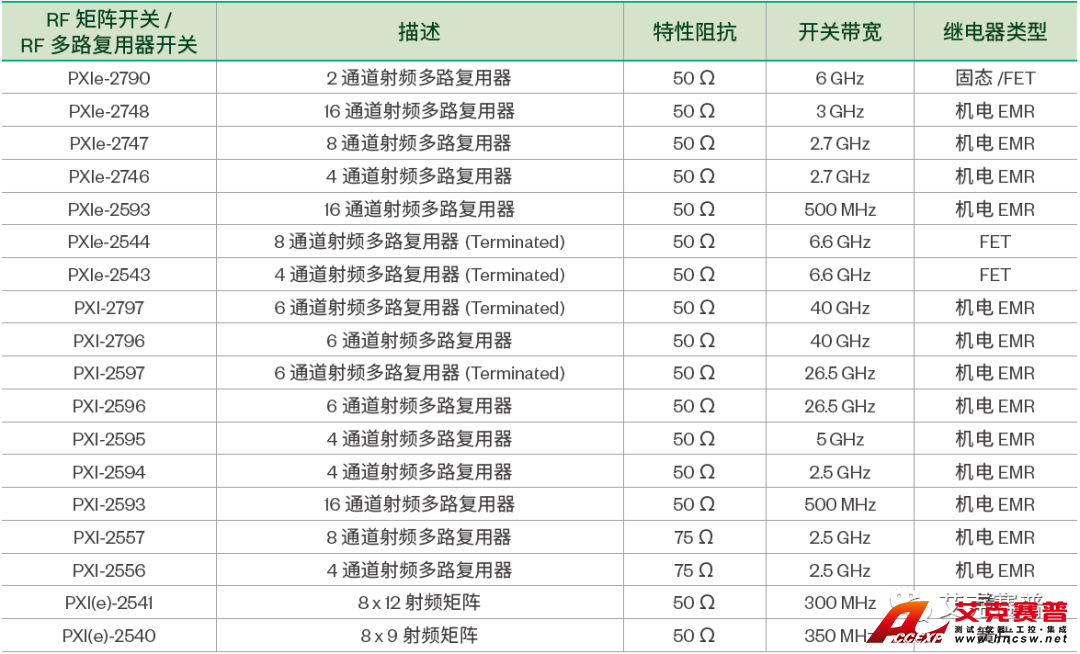

射頻矩陣開關模塊/ 射頻多路復用器開關模塊
PXIRF矩陣開關模塊按行和列排列，可以將任意通道連接到任意其他通道，從而最大限度提高系統切換的靈活性。PXIRF矩陣開關模塊使用各種繼電器類型，包括機電電樞繼電器、干簧繼電器、場效應晶體管（FET）繼電器和固態繼電器。每種繼電器各有其優點，以便您選擇符合您要求的矩陣。
PXIRF多路復用器開關模塊將多個輸入連接到單個輸出，或?qū)⒍鄠€(gè)輸出連接到單個輸入，以簡化自動化測試系統中的布線，是高通道數應用程序的理想選擇，這些應用程序需要將測量或信號發生儀器連接至被測設備或單元上的多個測試點（DUT或UUT）。PXIRF多路復用器開關模塊使用各種繼電器類型，包括機電電樞繼電器、干簧繼電器、場效應晶體管（FET）繼電器和固態繼電器。
