Fluke 434 II 電能量分析儀
名稱：紅外熱像儀
品牌：
型號：
簡介：Fluke 434 II 電能量分析儀 電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。 實時故障排除: 使用光標和縮放工具分析趨勢。 業內最高安全級別: 進戶線額定使用 600 ...
申請服務
- 產品介紹

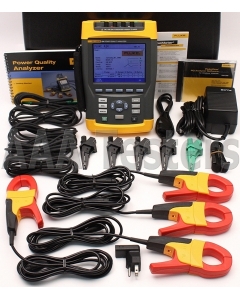

Fluke 434 II 電能量分析儀
電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。
實時故障排除: 使用光標和縮放工具分析趨勢。
業內最高安全級別: 進戶線額定使用 600 V CAT IV/1000 V CAT III。
測量所有三相和中性線: 內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。
自動趨勢分析: 每次測量都會自動記錄，無需進行任何設置。
系統監測器: 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
記錄儀功能: 可配置任何測試條件，可按用戶定義的間隔記錄最多 600 個參數。
查看圖形和生成報告: 附帶分析軟件。
電池壽命: 鋰離子電池組每次充電可運行 7 小時。
產品技術指標
- 模式 量程 分辨率 精度
伏特
Vrms（交流 + 直流） 434-II 1 V 至 1000 V 相電壓 0.1 V ± 0.5% 額定電壓****
Vpk - 1 Vpk 至 1400 Vpk 1 V 5% 額定電壓
電壓峰值因數 (CF) 1.0 > 2.8 0.01 ± 5 %
Vrms½ 434-II 1 V 至 1000 V 相電壓 0.1 V ± 1% 額定電壓
434-II 0.1 V ± 0.2% 額定電壓
Vfund 434-II 1 V 至 1000 V 相電壓 0.1 V ± 0.5% 額定電壓
電流（精度不包括電流鉗精度）
Amps（交流 + 直流） i430-Flex 1x
5 A 至 6000 A 1:00 AM ± 0.5% ± 5 個計數點
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 個計數點
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 個計數點
1mV/A 10x 0.5 A 至 200 A（僅交流電） 0.1 A ± 0.5% ± 5 個計數點
Apk i430-Flex 8400 Apk 1 Arms ± 5 %
1mV/A 5500 Apk 1 Arms ± 5 %
電流峰值因數 (CF) - 1 至 10 0.01 ± 5 %
Amps½ i430-Flex 1x
5 A 至 6000 A 1 A ± 1% ± 10 個計數點
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 1% ± 10 個計數點
1mV/A 1x
5 A 至 2000 A 1A ± 1% ± 10 個計數點
1mV/A 10x 0.5 A 至 200 A（僅交流電） 0.1 A ± 1% ± 10 個計數點
Afund i430-Flex 1x
5 A 至 6000 A 1:00 AM ± 0.5% ± 5 個計數點
i430-Flex 10x
0.5 A 至 600 A 0.1 A ± 0.5% ± 5 個計數點
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 個計數點
1mV/A 10x 0.5 A 至 200 A（僅交流電） 0.1 A ± 0.5% ± 5 個計數點
Hz
Hz Fluke 434 @ 50 Hz 額定
42.50 Hz 至 57.50 Hz 0.01 Hz ± 0.01 Hz
Fluke 434 @ 60 Hz 額定
51.00 Hz 至 69.00 Hz 0.01 Hz ± 0.01 Hz
電源
瓦特（VA，var） i430-Flex 最大 6000 MW 0.1 W 至 1 MW ± 1% ± 10 個計數點
1 mV/A 最大 2000 MW 0.1 W 至 1 MW ± 1% ± 10 個計數點
功率因數 (Cos j/DPF) - 0 至 1 0.001 ± 0.1% @ 額定負載狀態
能量
kWh（kVAh，kvarh） i430-Flex 10x 取決于電流鉗變比和額定電壓 ± 1% ± 10 個計數點
能量損失 i430-Flex 10x 取決于電流鉗變比和額定電壓 ± 1% ± 10 位數 不含線電阻精度
諧波
諧波次數 (n) - 直流，1 至 50 次分組: 諧波分組，根據 IEC 61000-4-7 而定
間諧波次數 (n) - 關閉，1 至 50 次分組: 諧波和間諧波子組，根據 IEC 61000-4-7 而定
電壓 (V) %f 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.1 %
%r 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.4 %
絕對 0.0 至 1000 V 0.1 V ± 5% *
THD 0.0 % 至 100 % 0.10% ± 2.5 %
電流 (A) %f 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.1%
%r 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.4 %
絕對 0.0 至 600 A 0.1 A ± 5% ± 5 個計數點
THD 0.0 % 至 100 % 0.10% ± 2.5 %
功率 %f 或 %r 0.0 % 至 100 % 0.10% ± n x 2%
絕對 取決于電流鉗變比和額定電壓 — ± 5% ± n x 2 % ± 10 個計數點
THD 0.0 % 至 100 % 0.10% ± 5 %
相角 - -360° 至 +0° 1° ± n x 1°
閃變
Plt、Pst、Pst(1min) Pinst - 0.00 至 20.00 0.01 ± 5 %
不平衡
電壓 % 0.0 % 至 20.0 % 0.10% ± 0.1 %
電流 % 0.0 % 至 20.0 % 0.10% ± 1 %
電源信號
閾值等級 - 在兩個獨立的頻率下，閾值，
限值和控制信號持續時間可編程
— —
信號頻率 - 60 Hz 至 3000 Hz 0.1 Hz
相對 V% - 0 % 至 100 % 0.10% ± 0.4 %
絕對 V3s（3 秒平均值） - 0.0 V 至 1000 V 0.1 V ± 5 % 額定電壓
