首頁 > 產品展示 > 其他 > 其他儀器與工具 >

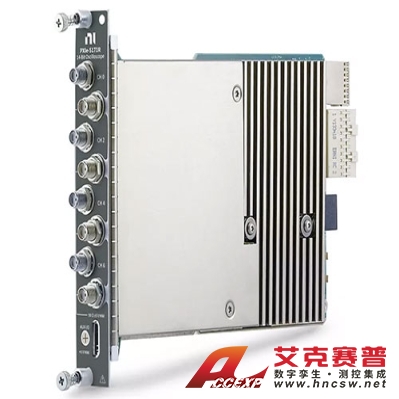

美國NI PXIe-5171 FPGA?可?重?配置?PXI?示波器

名稱：其他儀器與工具

品牌：

型號：

簡介：PXIe-5171作為PXI系統的一部分，采集并分析時域和頻域模擬信號。PXIe-5171高密度PXI示波器具有八個同步采樣通道，提供靈活的耦合和電壓范圍設置。 PXI示波器還具有多個觸發模式、高容量板載內存和一個包含數據流和分析函數的儀器...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

PXIe-5171作為PXI系統的一部分，采集并分析時域和頻域模擬信號。

PXIe-5171高密度PXI示波器具有八個同步采樣通道，提供靈活的耦合和電壓范圍設置。 PXI示波器還具有多個觸發模式、高容量板載內存和一個包含數據流和分析函數的儀器驅動程序。該設備非常適用于需要高達250 MS/s或250 … MHz模擬帶寬和高級PXI同步的多通道應用。PXIe-5171還具有可編程的Kintex7 410T FPGA，可用于自定義采集、觸發、信號處理和數據流。

PXI示波器是靈活的軟件定義儀器，通用于時域和頻域測量，具有PXI平臺的優勢。它們具有多達8個通道，采樣速率可高達12.5 GS/s，模擬帶寬為5 GHz。基于PXI平臺，您能夠以皮秒級精度將多個示波器與其他儀器同步，滿足高通道數及混合信號應用的需求。這些儀器還具有多種觸發模式、深層板載內存以及包含數據流和分析功能的驅動程序軟件API。

選擇產品：NI PXI示波器

型號	Part number	總線連接器	示波器最大帶寬	最大采樣率	電壓輸入通道數量	模擬輸入分辨率	示波器板載內存大小	模擬輸入阻抗	模擬輸入電壓范圍	CableSense?	FPGA
PXI-5105	779685-01	PXI Hybrid	60 MHz	60 MS/s	8	12 bits	16 MB	50 歐姆 1 MΩ	-15 V 至 15 V	否	—
PXI-5105	779685-02	PXI Hybrid	60 MHz	60 MS/s	8	12 bits	128 MB	50 歐姆 1 MΩ	-15 V 至 15 V	否	—
PXI-5105	779685-03	PXI Hybrid	60 MHz	60 MS/s	8	12 bits	512 MB	50 歐姆 1 MΩ	-15 V 至 15 V	否	—
PXI-5114	779466-01	PXI Hybrid	125 MHz	250 MS/s	2	8 bits	8 MB/ch	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXI-5114	779466-02	PXI Hybrid	125 MHz	250 MS/s	2	8 bits	64 MB/ch	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXI-5114	779466-03	PXI Hybrid	125 MHz	250 MS/s	2	8 bits	256 MB/ch	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXI-5122	778756-01	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	8 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5122	778756-02	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	32 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5122	778756-03	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	256 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5122	778756-04	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	512 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-01	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	8 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-02	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	32 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-03	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	256 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5124	778757-04	PXI Hybrid	150 MHz	200 MS/s	2	12 bits	512 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXI-5142	779587-01	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	64 MB/ch	50 歐姆 1 MΩ	-10 V 10 V	否	—
PXI-5142	779587-02	PXI Hybrid	100 MHz	100 MS/s	2	14 bits	256 MB/ch	50 歐姆 1 MΩ	-10 V 10 V	否	—
PXI-5152	779772-01	PXI Hybrid	300 MHz	2 GS/s	2	8 bits	8 MB/ch	50 歐姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5152	779772-02	PXI Hybrid	300 MHz	2 GS/s	2	8 bits	64 MB/ch	50 歐姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5152	779772-03	PXI Hybrid	300 MHz	2 GS/s	2	8 bits	256 MB/ch	50 歐姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5153	780317-01	PXI Hybrid	500 MHz	2 GS/s	2	8 bits	8 MB/ch	50 歐姆	-2.5 V 至 2.5 V	否	—
PXI-5153	780317-02	PXI Hybrid	500 MHz	2 GS/s	2	8 bits	64 MB/ch	50 歐姆	-2.5 V 至 2.5 V	否	—
PXI-5153	780317-03	PXI Hybrid	500 MHz	2 GS/s	2	8 bits	256 MB/ch	50 歐姆	-2.5 V 至 2.5 V	否	—
PXI-5154	780319-01	PXI Hybrid	1 GHz	2 GS/s	2	8 bits	8 MB/ch	50 歐姆	-2.5 V 至 2.5 V	否	—
PXI-5154	780319-02	PXI Hybrid	1 GHz	2 GS/s	2	8 bits	64 MB/ch	50 歐姆	-2.5 V 至 2.5 V	否	—
PXI-5154	780319-03	PXI Hybrid	1 GHz	2 GS/s	2	8 bits	256 MB/ch	50 歐姆	-2.5 V 至 2.5 V	否	—
PXI-5922	779153-01	PXI Hybrid	6 MHz	15 MS/s	2	24 bits	8 MB/ch	50 歐姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5922	779153-02	PXI Hybrid	6 MHz	15 MS/s	2	24 bits	32 MB/ch	50 歐姆 1 MΩ	-5 V 至 5 V	否	—
PXI-5922	779153-03	PXI Hybrid	6 MHz	15 MS/s	2	24 bits	256 MB/ch	50 歐姆 1 MΩ	-5 V 至 5 V	否	—
PXIe-5105	783590-01	PXIe	60 MHz	60 MS/s	8	12 bits	16 MB	50 歐姆 1 MΩ	-15 V 至 15 V	否	—
PXIe-5105	783590-02	PXIe	60 MHz	60 MS/s	8	12 bits	128 MB	50 歐姆 1 MΩ	-15 V 至 15 V	否	—
PXIe-5105	783590-03	PXIe	60 MHz	60 MS/s	8	12 bits	512 MB	50 歐姆 1 MΩ	-15 V 至 15 V	否	—
PXIe-5110	785767-01	PXIe	100 MHz	1 GS/s	2	8 bits	64 MB	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5110	785767-11	PXIe	100 MHz	1 GS/s	2	8 bits	64 MB	50 歐姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5110	785768-01	PXIe	100 MHz	1 GS/s	2	8 bits	512 MB	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5110	785768-11	PXIe	100 MHz	1 GS/s	2	8 bits	512 MB	50 歐姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5111	785769-01	PXIe	350 MHz	3 GS/s	2	8 bits	64 MB	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5111	785769-11	PXIe	350 MHz	3 GS/s	2	8 bits	64 MB	50 歐姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5111	785770-01	PXIe	350 MHz	3 GS/s	2	8 bits	512 MB	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5111	785770-11	PXIe	350 MHz	3 GS/s	2	8 bits	512 MB	50 歐姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5113	786375-11	PXIe	500 MHz	3 GS/s	2	8 bits	64 MB	50 歐姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5113	786405-11	PXIe	500 MHz	3 GS/s	2	8 bits	512 MB	50 歐姆 1 MΩ	-20 V 至 20 V	是	—
PXIe-5114	783591-01	PXIe	125 MHz	250 MS/s	2	8 bits	8 MB	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5114	783591-02	PXIe	125 MHz	250 MS/s	2	8 bits	64 MB/ch	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5114	783591-03	PXIe	125 MHz	250 MS/s	2	8 bits	256 MB/ch	50 歐姆 1 MΩ	-20 V 至 20 V	否	—
PXIe-5122	779967-01	PXIe	100 MHz	100 MS/s	2	14 bits	8 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXIe-5122	779967-02	PXIe	100 MHz	100 MS/s	2	14 bits	64 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXIe-5122	779967-03	PXIe	100 MHz	100 MS/s	2	14 bits	256 MB/ch	50 歐姆 1 MΩ	-10 V 至 10 V	否	—
PXIe-5160	782621-01	PXIe	500 MHz	2.5 GS/s	2	10 bits	64 MB	50 歐姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5160	782621-11	PXIe	500 MHz	2.5 GS/s	2	10 bits	64 MB	50 歐姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5160	782621-02	PXIe	500 MHz	2.5 GS/s	2	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5160	782621-12	PXIe	500 MHz	2.5 GS/s	2	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5160	782621-03	PXIe	500 MHz	2.5 GS/s	4	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5160	782621-13	PXIe	500 MHz	2.5 GS/s	4	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5162	782622-01	PXIe	1.5 GHz	5 GS/s	2	10 bits	64 MB	50 歐姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5162	782622-11	PXIe	1.5 GHz	5 GS/s	2	10 bits	64 MB	50 歐姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5162	782622-05	PXIe	1.5 GHz	5 GS/s	2	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5162	782622-15	PXIe	1.5 GHz	5 GS/s	2	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5162	782622-06	PXIe	1.5 GHz	5 GS/s	4	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	否	—
PXIe-5162	782622-16	PXIe	1.5 GHz	5 GS/s	4	10 bits	2 GB	50 歐姆 1 MΩ	-25 V 至 25 V	是	—
PXIe-5163	785182-01	PXIe	200 MHz	1 GS/s	2	14 bits	512 MB	50 歐姆 1 MΩ	-50 V 至 50 V	否	—
PXIe-5164	784183-01	PXIe	400 MHz	1 GS/s	2	14 bits	1.5 GB	50 歐姆 1 MΩ	-50 V 至 50 V	否	Kintex-7 410T
PXIe-5170	783690-01	PXIe	100 MHz	250 MS/s	4	14 bits	0.75 GB	50 歐姆	-2.5 V 至 2.5 V	否	Kintex-7 325T
PXIe-5170	783691-01	PXIe	100 MHz	250 MS/s	8	14 bits	1.5 GB	50 歐姆	-2.5 V 至 2.5 V	否	Kintex-7 325T
PXIe-5171	783692-01	PXIe	250 MHz	250 MS/s	8	14 bits	1.5 GB	50 歐姆	-2.5 V 至 2.5 V	否	Kintex-7 410T
PXIe-5172	784224-01	PXIe	100 MHz	250 MS/s	4	14 bits	0.75 GB	50 歐姆 1 MΩ	-40 V 至 40 V	否	Kintex-7 325T
PXIe-5172	784225-01	PXIe	100 MHz	250 MS/s	8	14 bits	1.5 GB	50 歐姆 1 MΩ	-40 V 至 40 V	否	Kintex-7 325T
PXIe-5172	784226-01	PXIe	100 MHz	250 MS/s	8	14 bits	1.5 GB	50 歐姆 1 MΩ	-40 V 至 40 V	否	Kintex-7 410T
PXIe-5185	782057-01	PXIe	3 GHz	12.5 GS/s	2	8 bits	32 MB	50 歐姆 1 MΩ	1 Vpp 至 10 Vpp	否	—
PXIe-5185	782057-02	PXIe	3 GHz	12.5 GS/s	2	8 bits	1 GB	50 歐姆 1 MΩ	1 Vpp 至 10 Vpp	否	—
PXIe-5186	782058-01	PXIe	5 GHz	12.5 GS/s	2	8 bits	32 MB	50 歐姆 1 MΩ	-1 V 至 1 V	否	—
PXIe-5186	782058-02	PXIe	5 GHz	12.5 GS/s	2	8 bits	1 GB	50 歐姆 1 MΩ	-1 V 至 1 V	否	—
