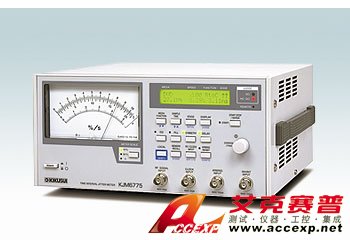

菊水KJM6775抖晃測試儀
申請服務
- 產品介紹
KIKUSUI菊水KJM6775可以進行RF to CLOCK抖晃、Bi-PHASE抖晃、WOBBLE抖晃的抖晃測量，在進行RF to CLOCK抖晃測量時，實現最高頻率220MHz、最高74MPS的高速處理。該測量儀適合于高倍速光驅和下一代磁盤的抖晃測量。此外，該測量儀采用了這樣的方式：通過將輸入數據作為直方圖積累起來，予以歸類后進行數字運算，求出抖，所以，通過組合解除保險（arming）、解除保險遲延、禁止這3大功能，即可僅對單發和磁盤的某一部分進行運算。為了能在4.0MHz〜220MHz的范圍內與各類媒體對應，可以追加用于對應倍速的測量。
KIKUSUI菊水KJM6775抖晃測試儀特長
•對應DVD／CD
•對應時鐘脈沖頻率為4.0MHz〜20MHz的2種信號試驗
•最大74MSPS、最小分辨率為25ps的高規格
•搭載有Wobble抖晃測量功能、Bi-Phase抖晃測量功能
•CD標、2倍、4倍、8倍速、DVD標準、2倍速用PLL搭載有時鐘脈沖再生電路
•搭載有DVD標準速均衡器電路
陣容
KIKUSUI菊水KJM6775抖晃測試儀型號 規格
KJM6775 對應DVD／CD. 對應時鐘脈沖頻率為4.0MHz〜20MHz的2種信號試驗. 最大74MSPS,最小分辨率為25ps的高規格 .搭載有Wobble抖晃測量功能,Bi-Phase抖晃測量功能. CD標,2倍,4倍,8倍速,DVD標準,2倍速用PLL搭載有時鐘脈沖再生電路. 搭載有DVD標準速均衡器電路.
> 使用說明書(英語)...
KJM6775 WITH GPIB 對應DVD／CD、對應時鐘脈沖頻率為4.0MHz〜20MHz的2種信號試驗、最大74MSPS、最小分辨率為25ps的高規格、搭載有Wobble抖晃測量功能、Bi-Phase抖晃測量功能、CD標、2倍、4倍、8倍速、DVD標準、2倍速用PLL搭載有時鐘脈沖再生電路、搭載有DVD標準速均衡器電路
> 使用說明書(英語)...
KIKUSUI菊水KJM6775抖晃測試儀選購件 (關聯產品)
OP01-KJM
[有源探頭] 輸入1MΩ、輸出50Ω.（切實傳輸探測后的信號）、可從拾波器直接探測信號（可從40mVp－p 起使用
