美國NI 矢量信號收發儀 VST PXIe-5842
名稱：其他儀器與工具
品牌：
型號：
簡介：基于軟件設計的射頻儀器NI 以軟件為中心的 PXI 模塊化架構與軟件無線電的技術思想相一致。基于現成可用的模塊 化射頻與中頻設備，通過軟件及相關射頻與無線工具包，可快速實現射頻與無線應用的開 發。此外，模塊化架構還可以不斷借助 FPGA 的...
申請服務
- 產品介紹
基于軟件設計的射頻儀器
NI 以軟件為中心的 PXI 模塊化架構與軟件無線電的技術思想相一致。基于現成可用的模塊 化射頻與中頻設備，通過軟件及相關射頻與無線工具包，可快速實現射頻與無線應用的開 發。此外，模塊化架構還可以不斷借助 FPGA 的快速發展，提供更佳的系統性能，并實現行業領先的測量速度和靈活性。 、多核處理器和高精度射頻組件等關鍵技術 NI PXI 臺已在軍用仿真，半導體，移動通信設備，汽車?yán)走_(dá)等領域得到了廣泛應用。

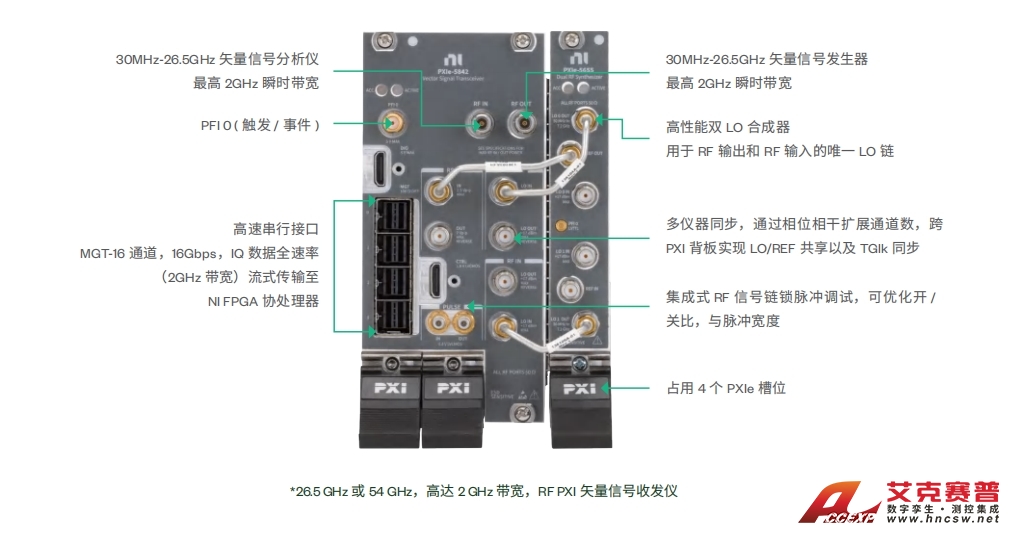

矢量信號收發儀 VST PXIe-5842
NI 于 2012 年引入了矢量信號收發儀 (VST) 的概念。VST 將 RF 信號發生器、RF 信號分析儀和功能強大的 FPGA 集 成在單個 PXI 模塊上。 PXIe-5842 是一款矢量信號收發儀（VST），其可將矢量信號發生器和矢量信號分析儀結合在一個四槽 PXI Express 儀器中。VST 不僅具備快速的測量速度和小巧的生產測試儀器組成結構，同時還擁有研發級臺式儀器的靈活性和 高性能。PXIe-5842 具有 PXI 模塊化和可擴展性，多達 4 個 PXIe-5842 VST 可容納在一個 18 槽 PXI 機箱中。此外， VST 提供了測試各種手機和無線標準（如 Wi-Fi 7 和 5G NR）所需的誤差向量幅度（EVM）性能。PXIe-5842 支持 用于各種半導體、航空航天等頻率覆蓋范圍和帶寬可用性。
一、PXIe-5842 寬頻率范圍

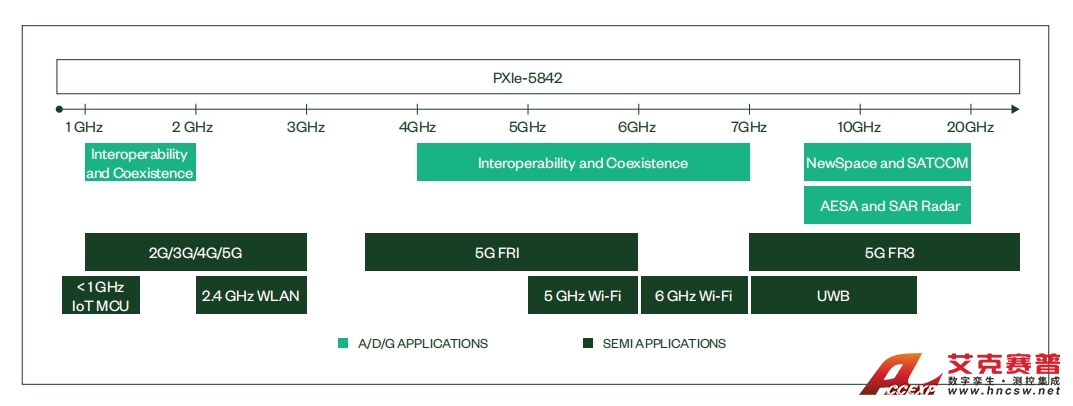

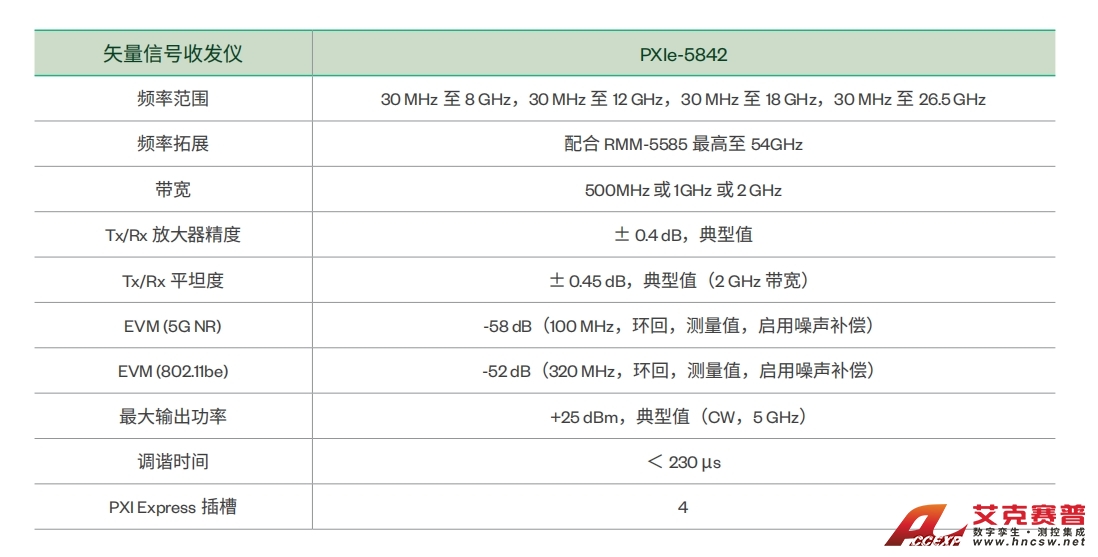

PXIe-5842 VST 是首款提供 30 MHz 到 26.5 GHz 連續頻率覆蓋范圍的 VST。PXIe-5842 的可用瞬時帶寬較以往型 號增加了一倍，達到 2 GHz，并針對誤差矢量幅度 (EVM) 和平均噪聲密度等關鍵指標改進了整體的 RF 性能。 WLAN、超寬帶 (UWB)、藍牙、5G NR 和無線電原型驗證等應用和標準現可使用一臺性能強大的多功能儀器進行測試。

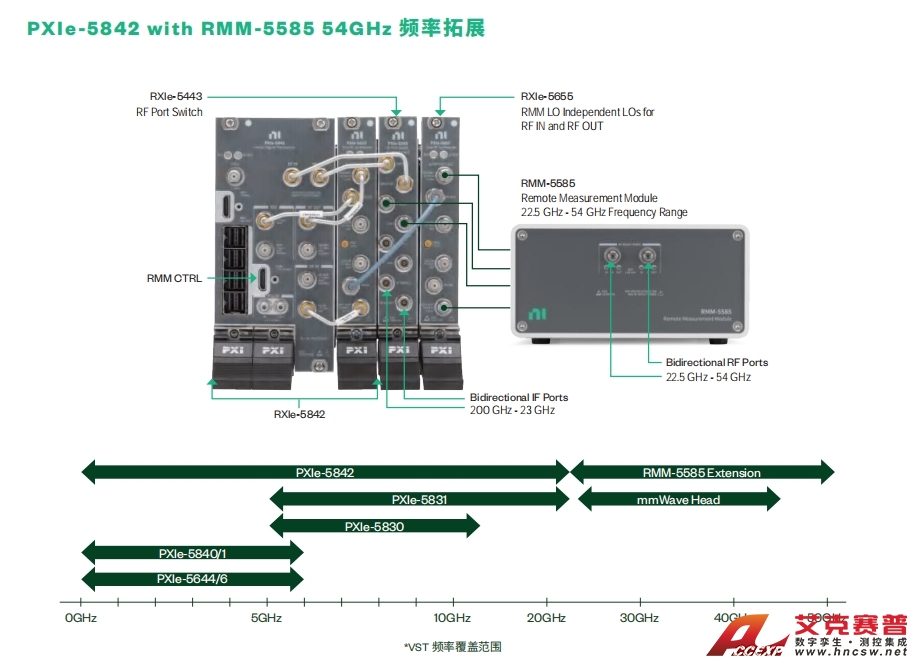

PXIe-5842 with RMM-5585 54GHz 頻率拓展
二、PXIe-5842 高瞬時帶寬
現行的無線標準（如 Wi-Fi 或 5G NR 準定義的最大信道帶寬為 320 MHz。 ）使用更大的帶寬信道，實現更高的峰值數據速率。最新的 802.11be Wi-Fi 標 5G NR 未來幾年將能夠支持更高的信道帶寬。

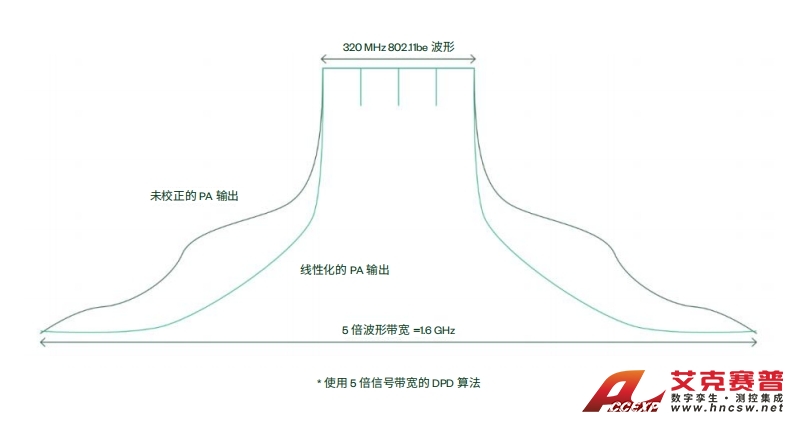

此外，儀器的帶寬要求往往會高于無線通信信道的帶寬。例如，在數字預失真 (DPD) 條件下測試 RF 功率放大器 (PA) 時，測試設備本身必須提取 PA 模型，糾正非線性行為，然后生成經修正的波形。高級 DPD 算法通常需要 3 到 5 倍的 RF 信號帶寬。因此，對于 5G NR FR1（400 MHz 信號），儀器帶寬要求可能高達 2 GHz，對于 802.11be（320 MHz 信號）可能達到 1.6 GHz。PXIe-5842 VST 的一個顯著改進是瞬時帶寬提高至 2 GHz 在測試 5G NR 設備時，許多 。帶寬加寬后，工程師可以應對更具挑戰性的應用。例如， 5G 載波相差幾百兆赫。因?yàn)?PXIe-5842 具有大帶寬特性，工程師可以使用一臺儀器生 成或分析多個 5G NR 載波，而不必再使用多臺儀器。
三、PXle-5842 高性能 LO

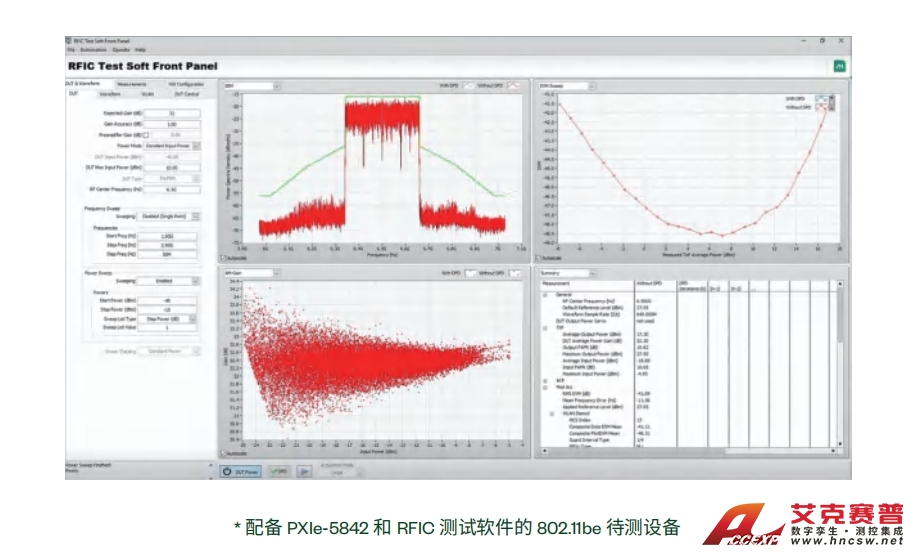

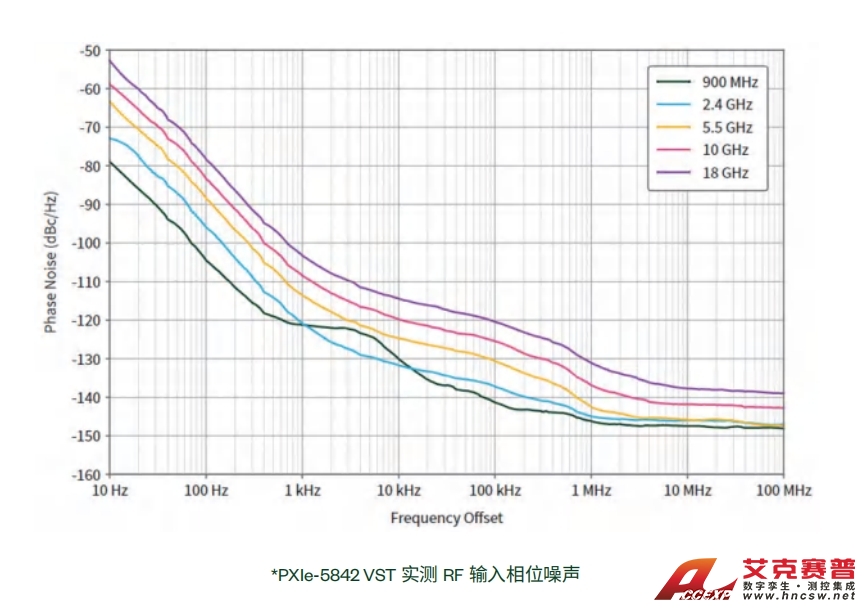

PXle-5842 VST 由 PXle-5842 模塊和高性能雙 LO 合成器 PXle-5655 組成，相位噪聲性能出色。下一代無線設備對 EVM 的性能要求更加嚴格。當今無線設備的 RF 前端基于較高階的調制方案和寬帶多載波信號配置，需要有更佳的線性度和相位噪聲才能提供所需的調制性能。因此，用于無線設備測試的測試儀表必須提供更精準的 RF 性能。 PXIe-5842 VST 采用先進的專利 I/Q 校準技術，可為寬帶信號提供出眾的 EVM 性能。例如，對于80211be、320 MHz、4096-QAM、12 dB PAPR 波形，PXle-5842 可實現 -52 dB EVM。使用 N的專利互相關技術可以進一步提高 EVM 性能，NI RFIC Test Software 可提供該技術。
四、PXIVST 軟件工具
VST 最獨特的特性之一是其高度可擴展的軟件架構。VST經過精心設計，具有多種軟件選項，包括軟面板的入門體驗和高級編程 API。

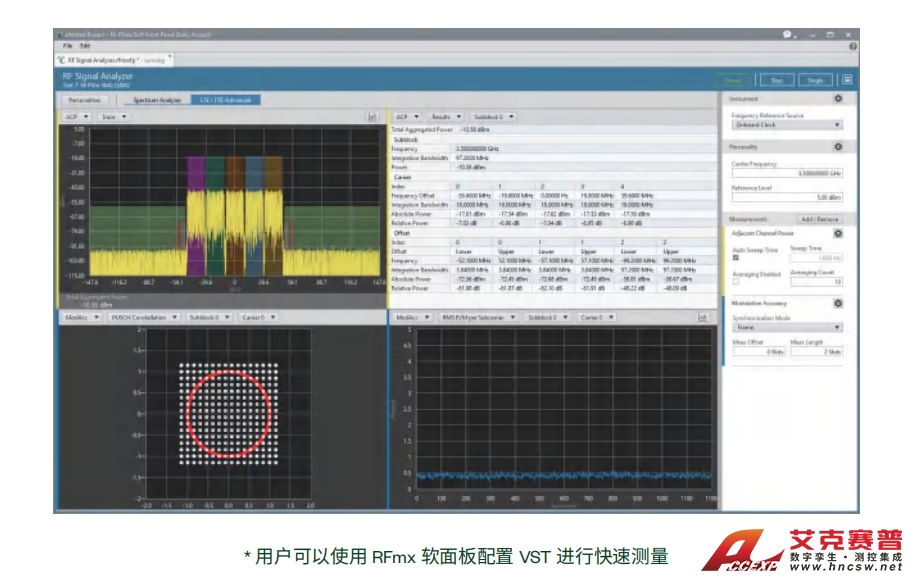

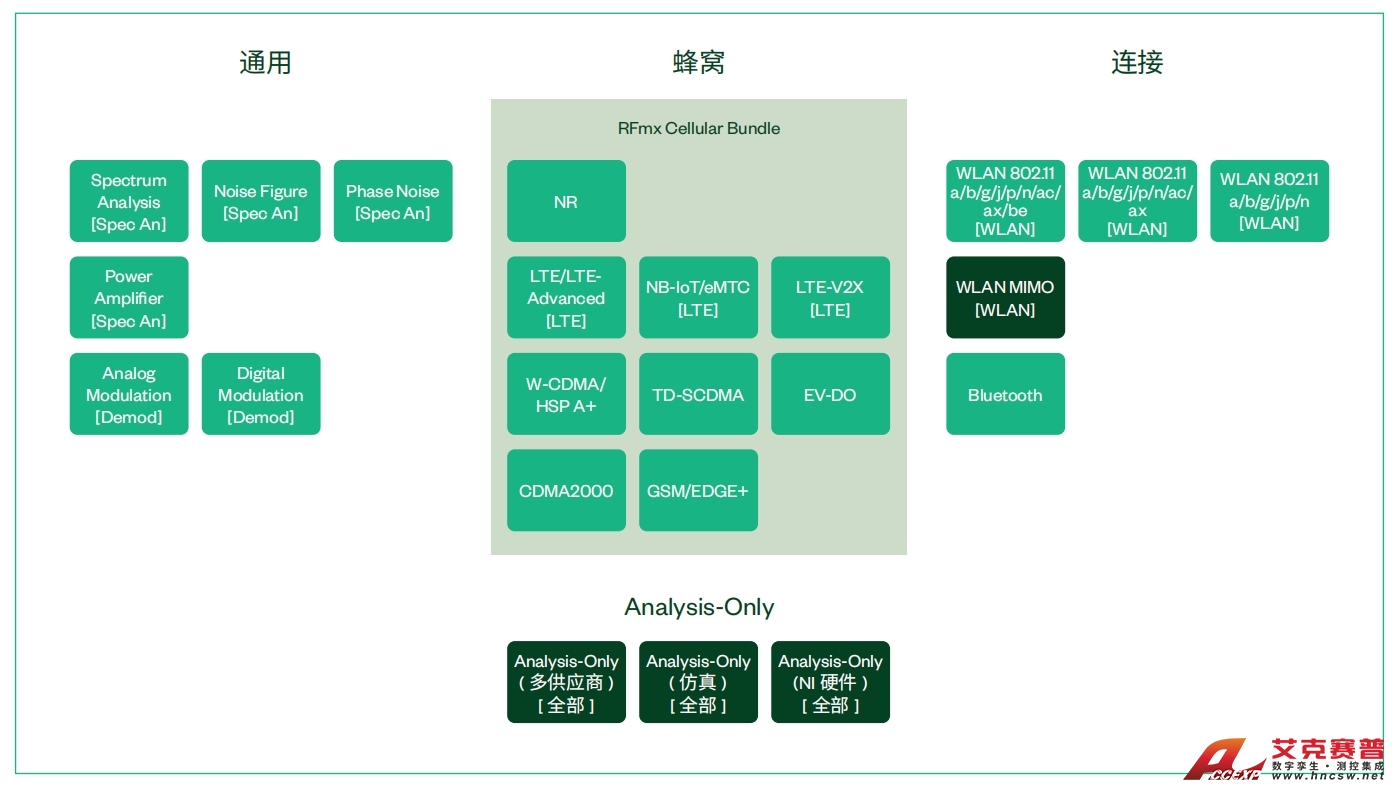

N RFmx 應用軟件就是一組可互操作的軟件程序，用于優化NRF 儀表，使其滿足通用應用、蜂窩應用、聯系應用等測試需求。借助 RFmx 軟面板，用戶可以快速、輕松地配置RF 信號發生器或分析儀，從而調試連接件并快速獲取測量結果。例如左圖，工程師可通過 RFmx 軟面板配置 VST，以便測量相鄰信道功率 (ACP)。
