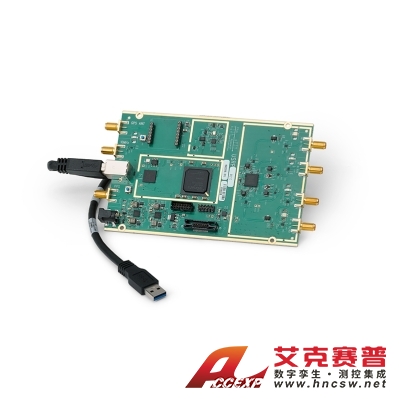

美國NI USRP B210（僅主板） 雙通道收發器 （70 MHz - 6GHz）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述USRP B210 提供完全集成的單板通用軟件無線電外設 （USRP?） 平臺，連續頻率覆蓋范圍為 70 MHz – 6 GHz。 它專為低成本實驗而設計，集成了提供高達 56MHz 實時帶寬的 RFIC 直接變頻收發器 AD9361、...
- 產品介紹
概述
USRP B210 提供完全集成的單板通用軟件無線電外設 （USRP?） 平臺，連續頻率覆蓋范圍為 70 MHz – 6 GHz。 它專為低成本實驗而設計，集成了提供高達 56MHz 實時帶寬的 RFIC 直接變頻收發器 AD9361、開放且可重新編程的 Spartan6 FPGA 以及快速 SuperSpeed USB 3.0 連接具有方便的總線電源。對 USRP 硬件驅動程序? （UHD） 軟件的全面支持允許您立即開始使用 GNU Radio 進行開發，使用 OpenBTS 制作您自己的 GSM 基站原型，并將代碼從 USRP B210 無縫過渡到更高性能、行業就緒的 USRP 平臺。綠色 PCB 設備（修訂版 6 或更高版本）的用戶可以使用外殼附件套件來組裝保護鋼外殼。
低成本特別提款權試驗
在廣泛的應用中使用 USRP B210 進行試驗，包括：FM 和電視廣播、蜂窩網絡、GPS、WiFi、ISM 等。用戶可以立即在 GNURadio 中開始原型設計，并參與開源 SDR 社區。UHD 軟件的全面支持允許從現有設計中無縫重用代碼，與 HDSDR 和 OpenBTS 等開源應用程序兼容，以及升級到行業就緒型 USRP 系統的途徑，以滿足應用需求。
B210 系統架構
USRP B210 上的集成射頻前端采用新型 Analog Devices AD9361 設計，這是一款單芯片直接變頻收發器，能夠傳輸高達 56 MHz 的實時射頻帶寬。B210使用AD9361的兩個信號鏈，提供相干MIMO功能。AD9361的板載信號處理和控制由Spartan6 XC6SLX150 FPGA執行，該FPGA使用SuperSpeed USB 3.0連接到主機PC。USRP B210 實時吞吐量以 61.44MS/s 正交為基準，為主機 PC 提供完整的 56 MHz 瞬時射頻帶寬，以便使用 GNU Radio 或使用 UHD API 的應用程序進行額外處理。有關各種 SISO 和 MIMO 配置中的詳細吞吐量功能，請參閱 USRP B200/B210 基準測試表。
特征
首款完全集成的雙通道USRP器件，具有70 MHz至6 GHz的連續射頻覆蓋范圍
全雙工，MIMO（2 Tx 和 2 Rx）操作，實時帶寬高達 56 MHz（61.44MS/s 正交）
快速便捷的超高速 USB 3.0 連接
GNURadio 和 OpenBTS 通過開源 USRP 硬件驅動程序? （UHD） 提供支持
開放且可重新配置的 Spartan 6 XC6SLX150 FPGA（適用于高級用戶）
ADI公司AD9361 RFIC的早期原型設計平臺，這是一款具有混合信號基帶的完全集成的直接變頻收發器
鋼制外殼附件套件可用于綠色 PCB 設備
