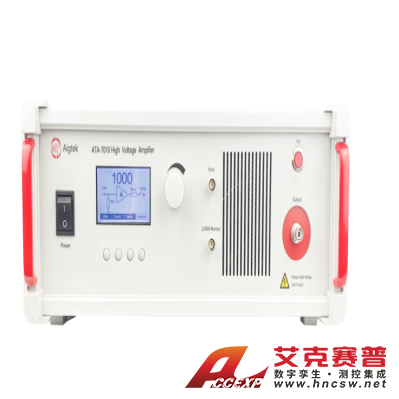

安泰 ATA-7000系列高壓放大器
名稱：其他儀器與工具
品牌：
型號：
簡介：ATA-7000系列是一款理想的可放大交、直流信號的高壓放大器。單端輸出6kVp-p（±3kVp）高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。技術參數帶寬（-3dB）DC~100kHz輸出電壓...
申請服務
- 產品介紹
ATA-7000系列是一款理想的可放大交、直流信號的高壓放大器。單端輸出6kVp-p（±3kVp）高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。
技術參數
帶寬（-3dB）DC~100kHz
輸出電壓高達6kVp-p（±3kVp）
最大輸出電流40mAp（更高電流可定制）
|
ATA-7010 |
ATA-7015 |
||
|
輸出形式 |
單端輸出 |
單端輸出 |
|
|
帶寬（-3dB） |
DC~100kHz |
DC~80kHz |
|
|
最大輸出電壓 |
2kVp-p（±1kVp） |
3kVp-p（±1.5kVp） |
|
|
最大輸出電流 |
20mAp（DC~50Hz） |
20mAp（DC~50Hz） |
|
|
40mAp（>50Hz） |
40mAp（>50Hz） |
||
|
最大輸出功率 |
40Wp |
60Wp |
|
|
保險絲 |
3A/250V |
4A/250V |
|
|
電壓增益 |
x0~1000（1 step/10 step） |
x0~1000（1 step/10 step） |
|
|
負載RL上限 |
≥49.5kΩ（DC~50Hz） |
≥74.5kΩ（DC~50Hz） |
|
|
≥24.5kΩ（>50Hz） |
≥37kΩ（>50Hz） |
||
|
輸出電阻 |
500Ω |
500Ω |
|
|
壓擺率 |
≥445V/μs |
≥534V/μs |
|
|
輸出電壓誤差 |
≤±1%@(DC，1kV) |
≤±1%@(DC，1.5kV) |
|
|
輸入電阻 |
10kΩ |
||
|
電壓監測 |
1000：1 |
||
|
輸入幅度 |
0~10Vp-pMAX |
||
|
諧波失真（THD） |
≤1%@1kHz，1kVp-p |
||
|
輸出電壓零點漂移 |
≤±1V |
||
|
輸出接口 |
SHV射頻連接器 |
||
|
保護 |
過流保護 |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
AC220V±10%，50Hz |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
尺寸（寬*高*深） |
440*163*565mm |
||
|
型號 |
ATA-7020 |
ATA-7025 |
ATA-7030 |
|
輸出形式 |
單端輸出 |
單端輸出 |
單端輸出 |
|
帶寬（-3dB） |
DC~30kHz |
DC~10kHz |
DC~5kHz |
|
最大輸出電壓 |
4kVp-p（±2kVp） |
5kVp-p（±2.5kVp） |
6kVp-p（±3kVp） |
|
最大輸出電流 |
15mAp（DC~50Hz） |
15mAp（DC~50Hz） |
15mAp（DC~50Hz） |
|
30mAp（>50Hz） |
30mAp（>50Hz） |
30mAp（>50Hz） |
|
|
最大輸出功率 |
60Wp |
75Wp |
90Wp |
|
保險絲 |
4A/250V |
4A/250V |
4A/250V |
|
電壓增益 |
x0~1000（1 step/10 step） |
x0~1000（1 step/10 step） |
x0~1000（1 step/10 step） |
|
負載RL上限 |
≥132.33kΩ（DC~50Hz） |
≥165.17kΩ（DC~50Hz） |
≥198.5kΩ（DC~50Hz） |
|
≥65.67kΩ（>50Hz） |
≥81.8kΩ（>50Hz） |
≥98.5kΩ（>50Hz） |
|
|
輸出電阻 |
1kΩ |
1.5kΩ |
1.5kΩ |
|
壓擺率 |
≥267V/μs |
≥112V/μs |
≥67V/μs |
|
輸出電壓誤差 |
≤±1%@(DC，2kV) |
≤±1%@(DC，2.5kV) |
≤±1%@(DC，3kV) |
|
輸入電阻 |
10kΩ |
||
|
電壓監測 |
1000：1 |
||
|
輸入幅度 |
0~10Vp-pMAX |
||
|
諧波失真（THD） |
≤1%@1kHz，1kVp-p |
||
|
輸出電壓零點漂移 |
≤±1V |
||
|
輸出接口 |
SHV射頻連接器 |
||
|
保護 |
過流保護 |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
AC220V±10%，50Hz |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
尺寸（寬*高*深） |
440*163*565mm |
||
