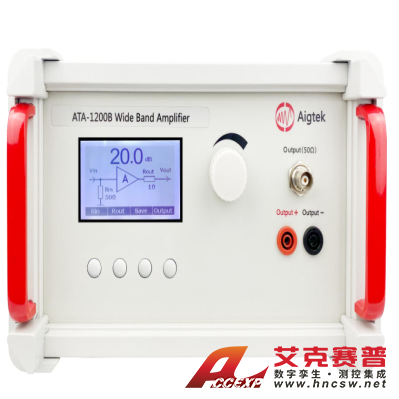

安泰 ATA-1000系列寬帶放大器
名稱：其他儀器與工具
品牌：
型號：
簡介：ATA-1000系列是一款理想的可放大交、直流信號的寬帶放大器。帶寬高達25MHz，并且具有50Ω/1MΩ（或50Ω/10kΩ）兩檔輸入電阻可選，完美匹配高、低內阻的信號源，實現信號的完美放大。輸出電阻可調，客戶可根據測試需求靈活選擇。技術...
申請服務
- 產品介紹
ATA-1000系列是一款理想的可放大交、直流信號的寬帶放大器。帶寬高達25MHz，并且具有50Ω/1MΩ（或50Ω/10kΩ）兩檔輸入電阻可選，完美匹配高、低內阻的信號源，實現信號的完美放大。輸出電阻可調，客戶可根據測試需求靈活選擇。
技術參數
帶寬（-3dB）高達DC~25MHz
最大輸出電壓70Vp-p（±35Vp）
最大輸出電流2Ap
|
型號 |
ATA-1200B |
ATA-1220D |
ATA-1372A |
|
輸出形式 |
單端輸出 |
差分輸出 |
單端輸出 |
|
帶寬（-3dB） |
DC~25MHz |
DC~21MHz |
DC~3MHz |
|
最大輸出電壓 |
30Vp-p（±15Vp） |
60Vp-p（±30Vp） |
70Vp-p（±35Vp） |
|
最大輸出電流 |
500mAp（DC~50Hz） |
500mAp（DC~50Hz） |
1Ap（DC~50Hz） |
|
1Ap（＞50Hz） |
1Ap（＞50Hz） |
2Ap（＞50Hz） |
|
|
最大輸出功率 |
15Wp |
30Wp |
70Wp |
|
電壓增益 |
20dB可調（0.5dB step） |
26dB可調（0.5dB step） |
x0~40（0.1 step/1 step） |
|
負載RL上限 |
≥29Ω（DC~50Hz） |
≥58Ω（DC~50Hz） |
≥33Ω（DC~50Hz） |
|
≥14Ω（>50Hz） |
≥28Ω（>50Hz） |
≥15.5Ω（>50Hz） |
|
|
壓擺率 |
≥1666V/μs |
≥2798V/μs |
≥467V/μs |
|
輸出電阻 |
1Ω / 50Ω |
2Ω / 100Ω |
≤（2Ω+0.4μH） |
|
輸入電阻 |
50Ω / 1MΩ 50Ω / 10kΩ |
50Ω / 10kΩ |
|
|
輸出電壓誤差 |
≤±3%FS@1kHz |
≤±2%FS@1kHz |
|
|
諧波失真（THD） |
≤0.1%@1kHz，30Vp-p |
≤1%@1kHz，70Vp-p |
|
|
輸出電壓零點漂移 |
≤±0.1V |
≤±10mV |
|
|
信噪比 |
≥80dB |
≥70dB |
|
|
輸出接口 |
BNC、4mm香蕉插座 |
BNC |
|
|
保護 |
過流保護 |
過流保護，過溫保護 |
|
|
保險絲 |
1A/250V |
2A/250V |
|
|
輸入幅度 |
0~10Vp-pMAX |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
AC220V±10%，50Hz |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
尺寸（寬*高*深） |
262*163*365mm |
||
