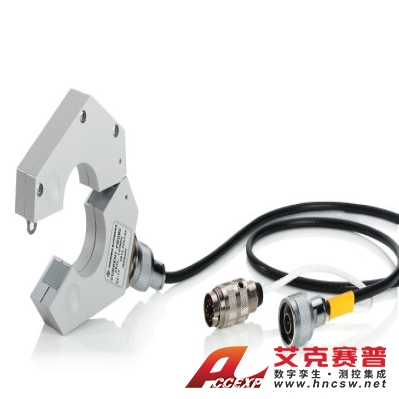

R&S羅德與施瓦茨 EZ-17 電流探頭
名稱：其他儀器與工具
品牌：
型號：
簡介：主要特點頻率范圍：20 Hz 至 100 (200) MHz內徑長達 30 mm直流電和交流電負載容量高達 300 A使用彈簧承載機構，夾持十分簡單已根據 CISPR 16-1-2 進行校準 適用于干擾電流和電...
申請服務
- 產品介紹
主要特點
- 頻率范圍：20 Hz 至 100 (200) MHz
- 內徑長達 30 mm
- 直流電和交流電負載容量高達 300 A
- 使用彈簧承載機構，夾持十分簡單
- 已根據 CISPR 16-1-2 進行校準
適用于干擾電流和電流注入測量
R&S EZ-17 電流探頭接觸導體，可用于測量設備和系統的電源和控制線路上承載的射頻電流。電流探頭用作變壓器，載流導體相當于初級繞組。在電流探頭射頻輸出端測量與初級電流成比例的電壓。電流探頭可用于將正弦波或脈沖形狀的射頻電流注入線路或電纜線束，以便進行抗擾度測量。探頭可防靜電。
特性和優點
發射測量
發射測量和屏蔽效能
R&S EZ-17 02 型號的平坦頻率響應超過 1 MHz，輸出阻抗為 50 Ω，非常適用于測量發射和屏蔽效能。02 型號符合 CISPR 16-1-2。
抗擾度和高靈敏度
抗擾度和高靈敏度測量
R&S EZ-17 03 型號具備較大的負載容量（大電流注入測試），非常適用于抗擾度測量。電流探頭在 1 MHz 至 200 MHz 范圍內具有小轉換因子，因此也推薦用于靈敏度要求較為嚴格的發射測量。
過載功能
較大的磁過載容量
R&S EZ-17 電流探頭可用于電流高達 300 A 的三相電源線，不會對射頻電流測量產生任何負面影響。電流探頭的內徑較長，但整體尺寸較小，并具備簡單的夾持機構，甚至可用于空間有限的應用。
